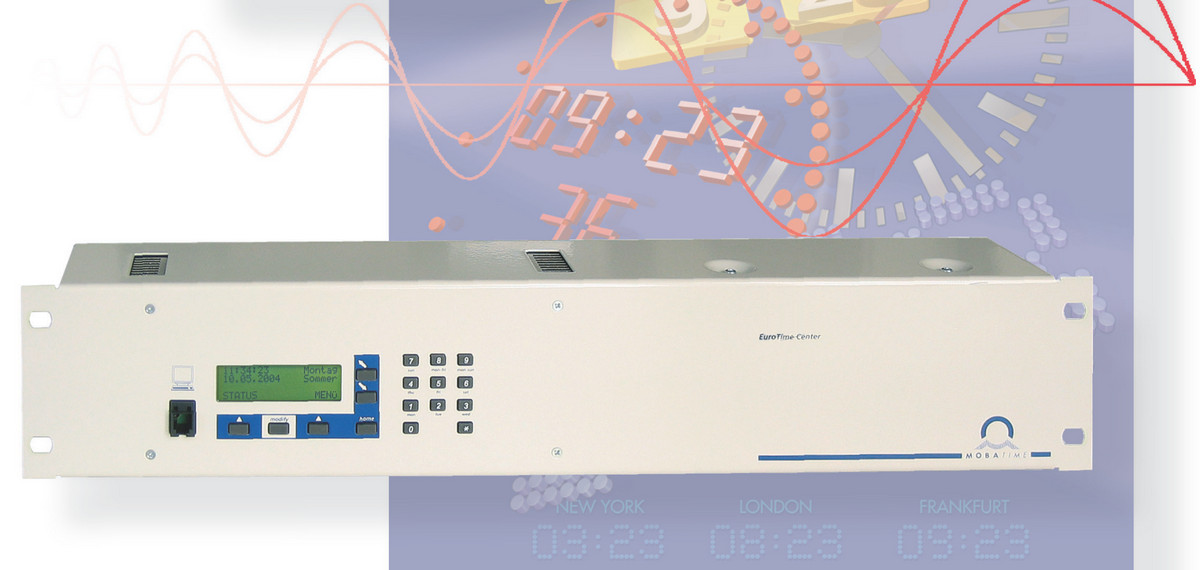

Первичные часы MOBATIME ETC 12R это микропроцессорное устройство для построения системы единого времени с использованием традиционных (импульсных) вторичных стрелочных и цифровых часов.

В дополнение к выходу линии вторичных часов, устройство оборудовано переключающимися контактами программируемых реле, позволяющими управлять внешним оборудованием (например, управление подачей школьных звонков, приборами освещения, отопления, оповещения и т.п.) в соответствии с назначенными программами.

Для обеспечения наиболее высокой точности отображаемого времени к ETC 12 могут быть подключены источники внешней синхронизации к DCF входу. DCF – это код, содержащий точное время и дату, передаваемый длинноволновым передатчиком DCF77, расположенным в Майнфлингине (Германия). Сигнал DCF77 в зависимости от времени суток и года может быть принят на максимальном расстоянии от 1900 км (днём) до 2100 км (ночью).

Для линии вторичных часов может быть выбран один из следующих типов выходного сигнала:

  • импульсный;
  • DCF;
  • комбинированный DCF-импульсный.

При установке импульсного типа линии ETC 12R генерирует разнополярные импульсы с периодом следования 1 минута, ½ минуты, 1/5 минуты, ⅛ минуты или 1 секунда (период устанавливается настройкой параметров). При установке типа выходного сигнала «DCF» генерируется синтетический активный код DCF (т. н. активный DCF). Возможен выбор одного из шести режимов. Тип «DCF-импульсный» комбинирует активный DCF и разнополярные минутные импульсы.

Программы реле состоят из 99 недельных программ и 64 канальных программ. Недельная программа описывает поведение реле в течение одной недели, независимо от даты и номера канала. Такая недельная программа может содержать несколько строк. Каждая строка содержит время события, день недели, когда оно возникает и необходимую функцию переключения, которая будет выполнена при наступлении события. Функция переключения выбирается из трёх значений: ВКЛ (включить реле), ВЫКЛ (выключить реле) и СИГНАЛ 01-99 с (включение реле на заданный период).

Канальные программы назначают каналу недельные программы в зависимости от даты. Канальные программы могут содержать несколько строк. Каждая строка содержит дату начала и номер используемой недельной программы. Таким способом можно запрограммировать до 1000 строк – это максимальное общее количество строк недельных и канальных программ.

Корпус ЕТС 12R выполнен из металла и предусматривает монтаж 19" телекоммуникационную стойку. Степень защиты корпуса - IP30.

Электропитание устройства предусмотрено от источника переменного тока напряжением 85-265 В. В случае необходимости (во время непродолжительного отключения внешнего электропитания) ЕТС 12 может быть подключено к источнику постоянного тока напряжением 24 В (батарея активного запаса хода типа BP ETC (R) 24 В / 2,3 А*ч). При снижении на батарее напряжения ниже 90% от номинального значения, устройство переходит на пассивный запас хода (работу от внутренней литиевой резервной батареи), что обеспечивает работу внутренних часов устройства (RTC) и хранение данных до момента возобновления электропитания.


Подробное описание

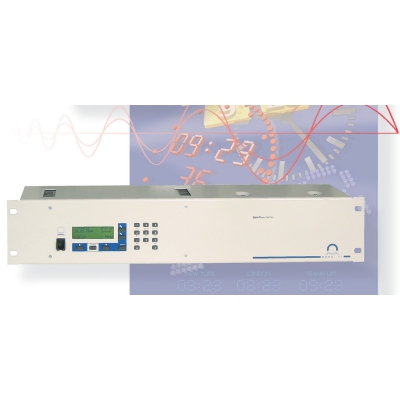

Первичные часы ETC 12R имеет габаритные размеры 483 х 88 х 80 мм.

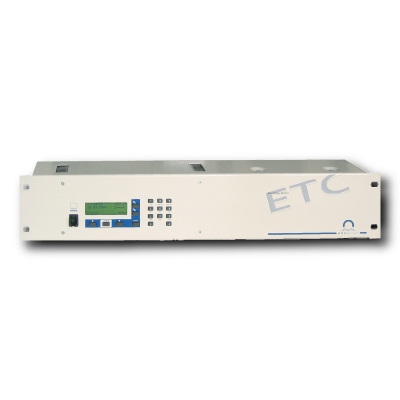

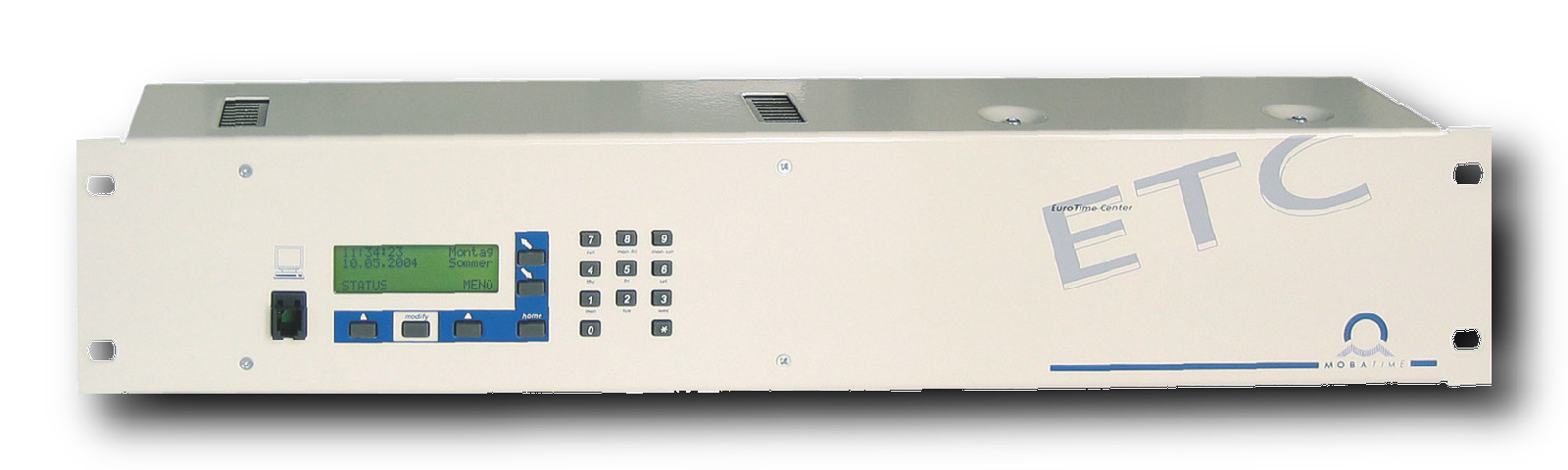

 На передней поверхности устройства расположены последовательный порт COM1,  четырёхстрочный дисплей, алфавитно-цифровая клавиатура и клавиши навигации. Последовательный порт COM1 (интерфейс RS232) обеспечивает загрузку данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm. Он подключается через разъем RJ10. ЖК дисплей имеет регулировку контрастности и подсветку и служит  для отображения данных интерфейса пользователя на русском языке.



Клавиши и их назначение:

  1.        Курсор перемещается направо и вниз.
  2.        Курсор перемещается влево и вверх.
  3.        Блок цифровых клавиш для ввода необходимых значений.
  4.        Режим, назад, отказ.
  5.        Выбор из списка необходимого элемента для изменения.
  6.        Меню, вперед, подтверждение.
  7.        Возврат к главному меню.







<< свернуть


1. Выходы синхронизации вторичных часов:
количество выходов1
тип линииимпульсная
тип сигнала на импульсной линии – импульсы чередующейся полярности (24 В)минутные, 1/2 минутные, секундные и DCF импульсы
тип сигнала на линии MOBALine-
максимальный ток по всем импульсным линиям500 мА
максимальный ток по всем линиям MOBALine-
независимый выбор типа линии, сигнала и часового пояса-
контроль значения тока на линии с выдачей сигнала ошибки-
перераспределение мощности между линиями-
автоматическая защита линий от перегрузки+
2. Программируемые релейные выходы:
количество встроенных выходов2
тип коммутации встроенных выходов («сухой контакт»)переключение
коммутируемый ток при напряжении ~230 В10 А
количество дополнительных релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine)-
программы реле99 недельных программ, 64 канальные программы, всего 1000 ячеек памяти для записи программ
шаг программы коммутации реле1 мин.
длительность коммутации типа «подача сигнала»1-99 сек.
количество логических входов, влияющих на исполнение канальных программ по схеме И/ИЛИ-
3. Контроль и управление:
индикация4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью
управлениецифровая клавиатура с навигацией с помощью меню и выбором языка меню (EN, DE, FR, RU)
агрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или PalmCOM1
мониторинг со стороны MTC-CAS (порты RS232/RS422)-
выход реле («сухой контакт») для извещения об ошибках-
4. Системные часы:
точность хода без внешней синхронизации, при температуре 20±5°С0,1 сек./сутки
автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации+
автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время)+
количество предустановленных часовых поясов80
количество программируемых часовых поясов20
пассивный запас хода (хранение шкалы времени)15 лет
5. Источники внешней синхронизации:
приёмник DCF 77, MSF 60 (активная токовая петля)DCF вход
источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231)DCF вход
порт RS232, информационные сообщения в формате IF482-
порт RS422, информационные сообщения в формате IF482, TSIP, NMEA-
модуль CAS часовой станции MTC (порты RS232/RS422)-
6. Выходы каскадирования:
синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В)DCF выход
информационные сообщения в формате IF482 (RS232)-
информационные сообщения в формате IF482 (RS422)-
7. Электроитание:
сетевое питание переменного тока50 Гц, 230 В, 12 ВА
питание от источника постоянного тока24 В, 14 Вт
8. Условия эксплуатации :
температура0 ... +50° C
относительная влажность10...90%, без конденсации паров
степень защиты корпусаIP 30
9. Габариты и вес:
габаритные размеры (Ш х В х Г), мм483х88х80
массаоколо 2 кг
10. Комплект поставки изделия:
первичные часы ETC 12R1 шт.
руководство по эксплуатации1 экз.
монтажный комплект для крепления в 19’’ телекоммуникационной стойке (4 гайки для 19’’ стойки, 4 винта М6, 4 пластиковых шайбы для винтов М6)1 компл.
инструмент для монтажа проводов в пружинные разъёмы2 шт.
комплект ответных частей разъёмов (3-х контактный разъём подключения сетевого питания, 6-контактный пружинный разъём, 5-контактный пружинный разъём, 2-контактный пружинный разъём, два 3-контактных пружинных разъёма)1 компл.
