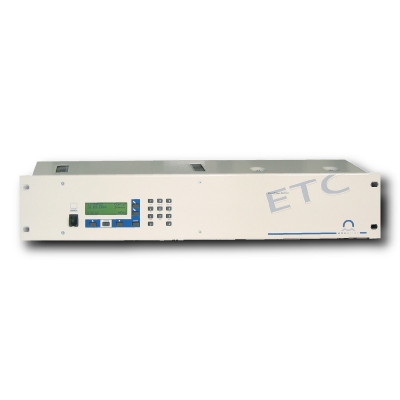

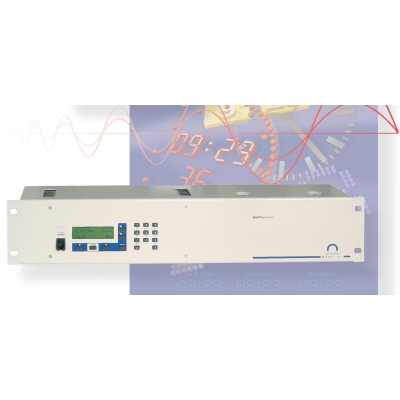

Первичные часы MOBATIME ETC 24R это микропроцессорное устройство для построения системы единого времени с использованием традиционных (импульсных) или самоустанавливающихся вторичных часов, управляемых по линии MOBALine.

В дополнение к выходам линий вторичных часов, устройство оборудовано переключающимися контактами программируемых реле, позволяющими управлять внешним оборудованием (например, управление подачей школьных звонков, приборами освещения, отопления, оповещения и т.п.) в соответствии с назначенными программами.

Для обеспечения наиболее высокой точности отображаемого времени к ETC 24R могут быть подключены источники внешней синхронизации к DCF входу, к портам COM1 (RS232) и COM2 (RS422).

DCF – это код, содержащий точное время и дату, передаваемый длинноволновым передатчиком DCF77, расположенным в Майнфлингине (Германия). Сигнал DCF77 в зависимости от времени суток и года может быть принят на максимальном расстоянии от 1900 км (днём) до 2100 км (ночью).

Через последовательный интерфейс можно осуществлять синхронизацию с помощью устройств приема последовательных файлов обмена формата IF482, содержащие данные о времени и дате в виде последовательностей ASCII-символов, передаваемые по интерфейсу RS232 (порт COM1) или  RS422/RS485 (порт COM2).

ЕТС 24R предоставляет возможность подключения приемников GPS серии 2000 и 3000 к порту COM2 с интерфейсом RS 422 и протокол ом TSIP или NMEA 0183 для синхронизации в любой точке земного шара на основе спутниковой системы GPS (GlobalPositioningSystem).

При подключении к системе МТС (Master Time Center) по протоколу CAS ЕТС 24R может работать как подчиненные первичные часы. Применяемый протокол позволяет осуществлять синхронизацию и контроль подчиненных устройств со стороны МТС. Передача данных осуществляется через интерфейс RS 232 или RS 422.  Дополнительный интерфейсный кабель позволяет осуществлять подключение через модем.

Для линий вторичных часов может быть выбран один из следующих типов выходного сигнала:

  • импульсный;
  • DCF;
  • комбинированный DCF-импульсный;
  • MOBALine.

При установке импульсного типа линии ETC 24R генерирует разнополярные импульсы с периодом следования 1 минута, ½ минуты, 1/5 минуты, ⅛ минуты или 1 секунда (период устанавливается настройкой параметров). При установке типа выходного сигнала «DCF» генерируется синтетический активный код DCF (т. н. активный DCF). Возможен выбор одного из шести режимов. Тип «DCF-импульсный» комбинирует активный DCF и разнополярные минутные импульсы.

Для ETC 24R также может быть выбран тип выходного сигнала «MOBALine».

 ETC 24R оснащено тремя управляющими входами. Они могут использоваться для управления каналами программ реле или для контроля внешнего оборудования.

При потере ожидаемого сигнала от контролируемого оборудования свыше заданного периода времени ETC 24R генерирует сообщение об ошибке (с отображением на дисплее устройства, срабатыванием реле ошибок, и, если настроено – передачей сообщения по протоколу CAS).

Программы реле состоят из 99 недельных программ и 64 канальных программ. Недельная программа описывает поведение реле в течение одной недели, независимо от даты и номера канала. Такая недельная программа может содержать несколько строк. Каждая строка содержит время события, день недели, когда оно возникает и необходимую функцию переключения, которая будет выполнена при наступлении события. Функция переключения выбирается из трёх значений: ВКЛ (включить реле), ВЫКЛ (выключить реле) и СИГНАЛ 01-99 с (включение реле на заданный период).

Канальные программы назначают каналу недельные программы в зависимости от даты. Канальные программы могут содержать несколько строк. Каждая строка содержит дату начала и номер используемой недельной программы. Таким способом можно запрограммировать до 1000 строк – это максимальное общее количество строк недельных и канальных программ.

Корпус ЕТС 24R выполнен из металла и предусматривает монтаж 19" телекоммуникационную стойку. Степень защиты корпуса - IP30.

Электропитание устройства предусмотрено от источника переменного тока напряжением 220 В. В случае необходимости (во время непродолжительного отключения внешнего электропитания) ЕТС 24R может быть подключено к источнику постоянного тока напряжением 24 В (батарея активного запаса хода типа BP ETC (R) 24 В / 2,3 А*ч). При снижении на батарее напряжения ниже 90% от номинального значения, устройство переходит на пассивный запас хода (работу от внутренней литиевой резервной батареи), что обеспечивает работу внутренних часов устройства (RTC) и хранение данных до момента возобновления электропитания.


Подробное описание

Первичные часы ETC 24R имеет габаритные размеры 483 х 88 х 80 мм.

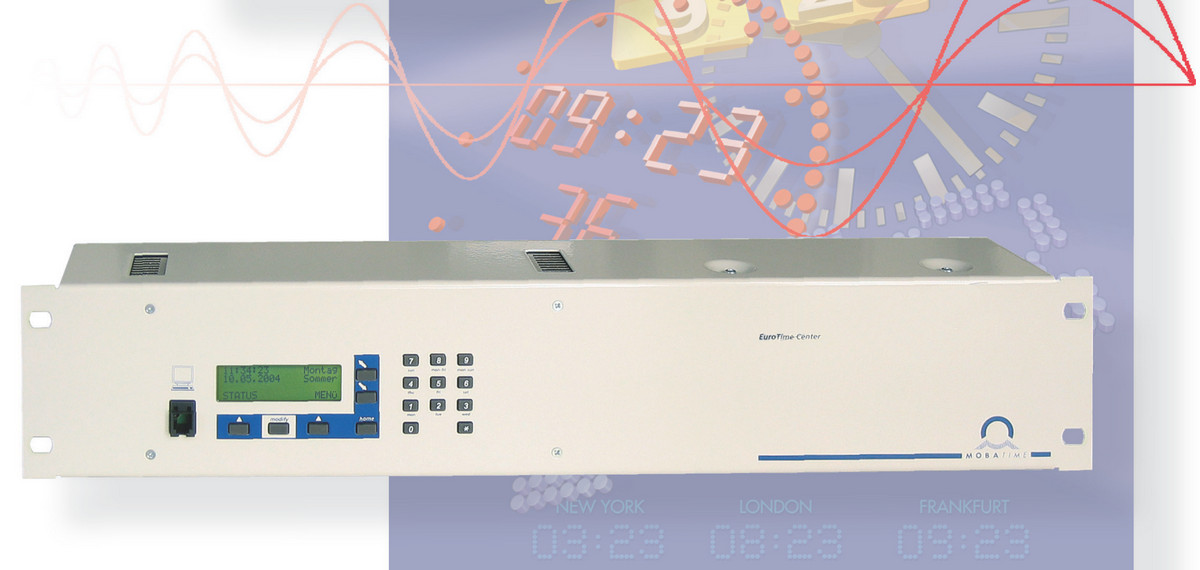

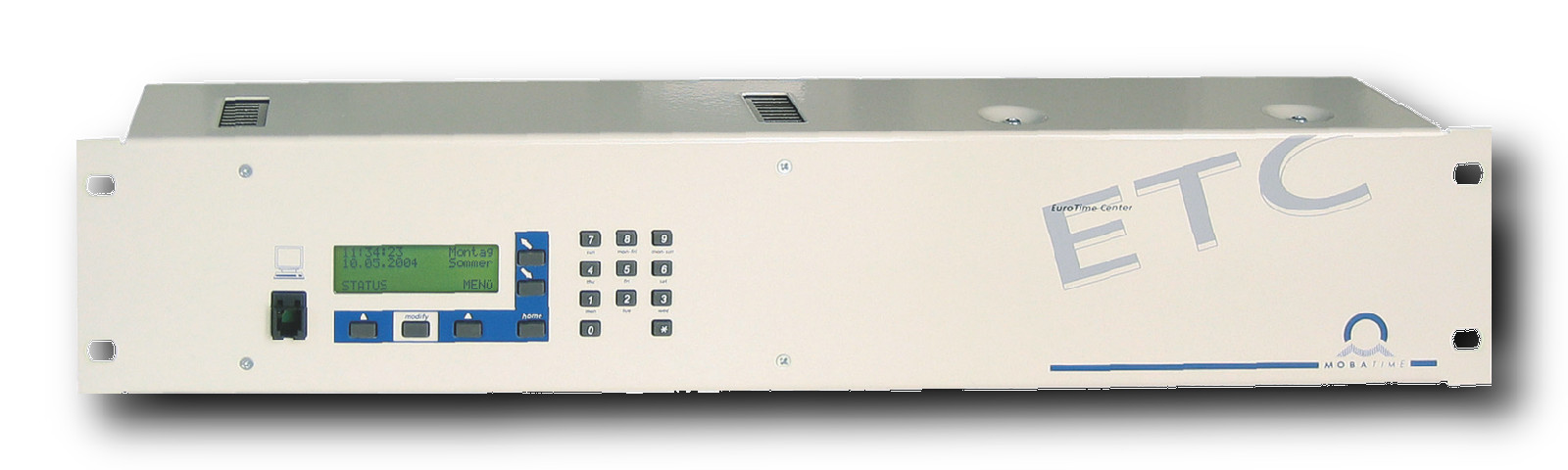

 На передней поверхности устройства расположены последовательный порт COM1,  четырёхстрочный дисплей, алфавитно-цифровая клавиатура и клавиши навигации. Последовательный порт COM1 (интерфейс RS232) обеспечивает загрузку данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm. Он подключается через разъем RJ10. ЖК дисплей имеет регулировку контрастности и подсветку и служит  для отображения данных интерфейса пользователя на русском языке.







Клавиши и их назначение:

  1.        Курсор перемещается направо и вниз.
  2.        Курсор перемещается влево и вверх.
  3.        Блок цифровых клавиш для ввода необходимых значений.
  4.        Режим, назад, отказ.
  5.        Выбор из списка необходимого элемента для изменения.
  6.        Меню, вперед, подтверждение.
  7.        Возврат к главному меню.



<< свернуть


1. Выходы синхронизации вторичных часов:
количество выходов2
тип линииинастраиваемая - импульсная/ MOBALine
тип сигнала на импульсной линии – импульсы чередующейся полярности (24 В)минутные, 1/2 минутные, секундные и DCF импульсы
тип сигнала на линии MOBALineкод MOBALine
максимальный ток по всем импульсным линиям1000 мА
максимальный ток по всем линиям MOBALine700 мА (эф.)
независимый выбор типа линии, сигнала и часового пояса+
контроль значения тока на линии с выдачей сигнала ошибки+
перераспределение мощности между линиями+
автоматическая защита линий от перегрузки+
2. Программируемые релейные выходы:
количество встроенных выходов4
тип коммутации встроенных выходов («сухой контакт»)переключение
коммутируемый ток при напряжении ~230 В10 А
количество дополнительных релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine)60
программы реле99 недельных программ, 64 канальные программы, всего 1000 ячеек памяти для записи программ
шаг программы коммутации реле1 мин.
длительность коммутации типа «подача сигнала»1-99 сек.
количество логических входов, влияющих на исполнение канальных программ по схеме И/ИЛИ3
3. Контроль и управление:
индикация4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью
управлениецифровая клавиатура с навигацией с помощью меню и выбором языка меню (EN, DE, FR, RU)
агрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или PalmCOM1
мониторинг со стороны MTC-CAS (порты RS232/RS422)COM1, COM2
выход реле («сухой контакт») для извещения об ошибках+
4. Системные часы:
точность хода без внешней синхронизации, при температуре 20±5°С0,1 сек./сутки
автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации+
автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время)+
количество предустановленных часовых поясов80
количество программируемых часовых поясов20
пассивный запас хода (хранение шкалы времени)15 лет
5. Источники внешней синхронизации:
приёмник DCF 77, MSF 60 (активная токовая петля)DCF вход
источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231)DCF вход
порт RS232, информационные сообщения в формате IF482COM1
порт RS422, информационные сообщения в формате IF482, TSIP, NMEACOM2
модуль CAS часовой станции MTC (порты RS232/RS422)COM1, COM2
6. Выходы каскадирования:
синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В)DCF выход
информационные сообщения в формате IF482 (RS232)COM1
информационные сообщения в формате IF482 (RS422)COM2
7. Электроитание:
сетевое питание переменного тока50 Гц, 85-265 В, 30 ВА
питание от источника постоянного тока24 В, 30 Вт
8. Условия эксплуатации :
температура0 ... +50° C
относительная влажность10...90%, без конденсации паров
степень защиты корпусаIP 30
9. Габариты и вес:
габаритные размеры (Ш х В х Г), мм483х88х80
массаоколо 2 кг
10. Комплект поставки изделия:
первичные часы ETC 24R1 шт.
руководство по эксплуатации1 экз.
монтажный комплект для крепления в 19’’ телекоммуникационной стойке (4 гайки для 19’’ стойки, 4 винта М6, 4 пластиковых шайбы для винтов М6)1 компл.
инструмент для монтажа проводов в пружинные разъёмы2 шт.
комплект ответных частей разъёмов 1 компл (3-х контактный разъём подключения сетевого питания, 12-контактный пружинный разъём, 8-контактный пружинный разъём, 4-контактный пружинный разъём, четыре 3-контактных пружинных разъёма)1 компл.
