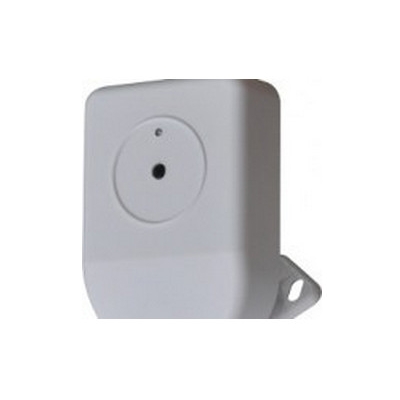

Спектрон-201Р Спектрон Инфракрасный извещатель пламени
Инфракрасный извещатель пламени Спектрон-201Р прибор способный обнаружить возгорание по инфракрасному излучению пламени, по воздействию ИК излучения на ИК датчик устройства, прибор формирует электрический сигнал и передаёт его технические средства контроля и оповещения о пожаре. Позволяет обнаруживать возгорание на дистанции до 30 м, площадь охвата датчика 900 кв.м. При включении датчика в шлейф сигнализации сигнал "Пожар" инициализируется по изменению состояния сухих контактов, состояние контактов реле может выбираться и устанавливаться как н.з. так и н.р. Область применения извещателя:
Извещатель пламени допускается к установке, в соответствие с СП12.13130.2009, в зонах категорий В-4; Г; Д. В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, появилась возможность селекции негативного влияния ламп накаливания освещённостью до 650 лк, при требуемых 250 лк, также ламп дневного света 3000 лк, при требуемых 2500 лк и появилась возможность реализовать устойчивую работу при действии рассеяного солнечного света до 20 000 лк. Опции:
Материал корпуса АБС пластик, на юстировочном кронштейне.
| |
Подробное описание
При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:
- Не следует устанавливать извещатель в подконтрольном помещении за стеклом;
- Не создавать преград между приёмником датчиком и отведённой для контроля территории;
- Периодически производить уборку пыли с поверхности устройства, которая может снизить чувствительность приёмника.
Дополнительное оборудование:
Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ИТ-08.
Для удобства монтажа может использоваться монтажная коробка.
| Спектральная чувствительность | 0,8 ÷ 1,1 мкм |
| Чувствительность: | |
| ТП5 | 30 м |
| ТП6 | 12 м |
| Время срабатывания | 7, 15, 22 (уст. заводская) с |
| Угол обзора | 120 град |
| Устойчивость к прямому свету: | |
| лампы накаливания | не менее 250 лк |
| люминесцент. лампы | не менее 2500 лк |
| Устойчивость к рассеянному солнечному свету (без модуляции) | 20 000 лк |
| Нагрузочная способность контактов реле | 5 А при 30 В |
| Время восстановления | 2 с |
| Рабочая температура | –50 ÷ +55 ºС |
| Степень защиты оболочкой по ГОСТ 14254 | IP 41 |

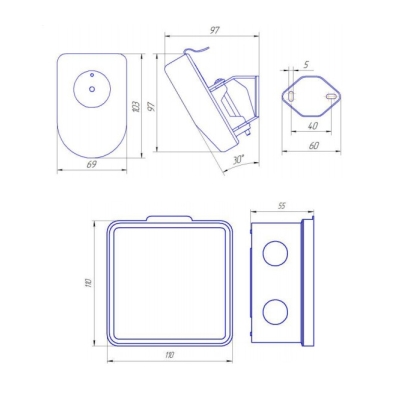

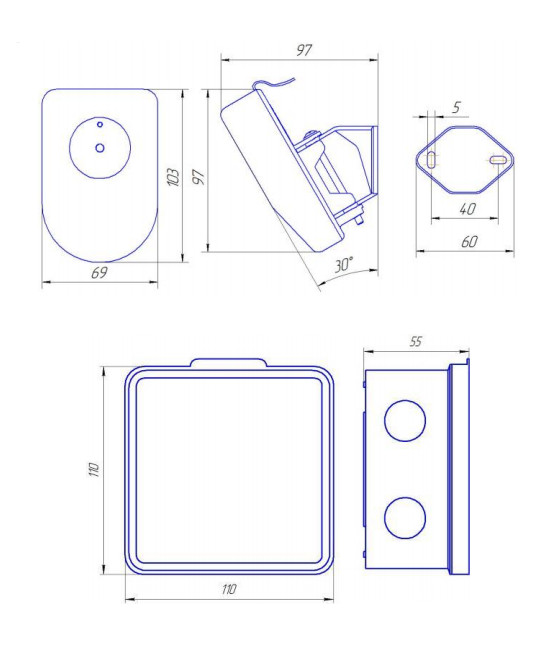

| Габаритные размеры | 69х103х45 мм |
| Вес | 100 г |
