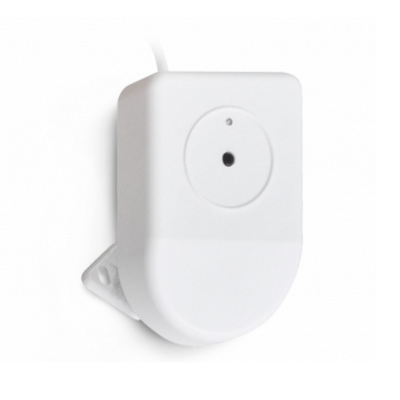

Спектрон-202 Спектрон Взрывозащищённый инфракрасный извещатель пламени

Спектрон-202 Взрывозащищённый инфракрасный извещатель пламени
Взрывозащищённый инфракрасный извещатель пламени Спектрон-202
Взрывозащищённый инфракрасный извещатель пламени Спектрон-202Взрывозащищённый инфракрасный извещатель пламени Спектрон-202
Цена опт:4 511 руб.
Цена розница:5 435 руб.
В корзину

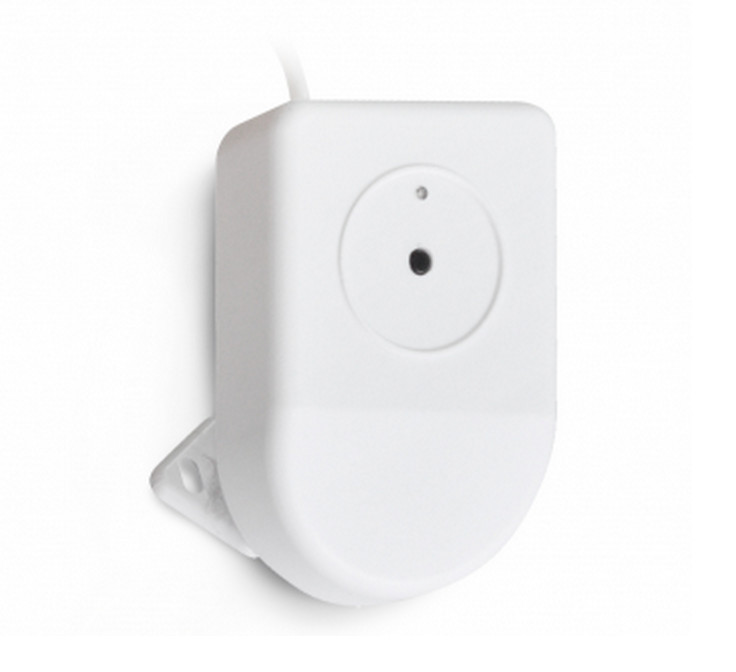

Взрывозащищённый инфракрасный извещатель пламени Спектрон-202 прибор способный обнаружить возгорание по инфракрасному излучению пламени, по воздействию ИК излучения на ИК датчик устройства, прибор формирует электрический сигнал и передаёт его на технические средства контроля и оповещения о пожаре.

Позволяет обнаруживать возгорание на дистанции до 30 м, площадь охвата датчика 930 кв.м.

Конструкция корпуса прибора позволяет применять его во взрывоопасной среде, где допускается наличие в атмосфере взрывоопасной газовой смеси и взрывоопасной пыли.

Маркировка взрывозащиты 1ЕхmllТ6Х.

Степень защиты от внешних воздействий среды IP 68.

Область применения извещателя:

  • промышленные производства;
  • предприятия добычи и переработки природных ископаемых;
  • складские комплексы;
  • пищевые производства;
  • предприятия металлургии.

В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, появилась возможность селекции негативного влияния ламп накаливания освещённостью до 650 лк, при требуемых 250 лк, также ламп дневного света 3000 лк, при требуемых 2500 лк и появилась возможность реализовать устойчивую работу при действии рассеянного солнечного света до 20 000 лк.

Материал корпуса АБС пластик, на юстировочном кронштейне.

Монтаж производится на поверхность, при использовании штатного кронштейна.




Подробное описание

Принцип работы заключается в следующем, подключенный в шлейф связи извещатель получает питание от этой линии, при срабатывании устройства оно меняет сопротивление, увеличивается потребляемый ток, что и служит командой для прибора контроля.

Подключение производится как в 2-х, так и 4-х проводную линию связи.

  • В случае подключения к 2-х проводному ШС, решение о срабатывании прибора производится по изменению потребляемого тока, добавочное сопротивление имеет возможность предустановки.
  • А случае подключения к 4-х проводному ШС, где контроль ведется отдельно от питания, принятие решения на сработку производится при помощи встроенного реле с "сухими контактами".

При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:

  1. Не следует устанавливать извещатель в подконтрольном помещении за стеклом;
  2. Не создавать преград между приёмником датчиком и отведённой для контроля территории;
  3. Периодически производить уборку пыли с поверхности устройства, которая может снизить чувствительность приёмника.

Дополнительное оборудование:

Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ТП5.



<< свернуть


Технические характеристики:
Маркировка взрывозащиты1ExmIIT6Х
Напряжение питания9 ÷ 28 В
Спектральная чувствительность0,8 ÷ 1,1 мкм
Чувствительность:
ТП530 м
ТП612 м
Время срабатывания7, 15, 22 (уст. заводская) с
Угол обзора120 град
Устойчивость к прямому свету:
лампы накаливанияне менее 250 лк
люминесцент. лампыне менее 2500 лк
Устойчивость к рассеянному солнечному свету (без модуляции)20 000 лк
Потребляемый ток "Дежурный режим" 9-12 В0,35 мА
Потребляемый ток "Дежурный режим" 12-28 В0,35 мА
Потребляемый ток по 4-х проводной линии связи2 мА
Нагрузочные характеристики «сухого» контакта релепо напряжению 30 В
Нагрузочные характеристики «сухого» контакта релепо току 100 мА
Степень защиты оболочкой по ГОСТ 14254IP 68
Время восстановления2 с

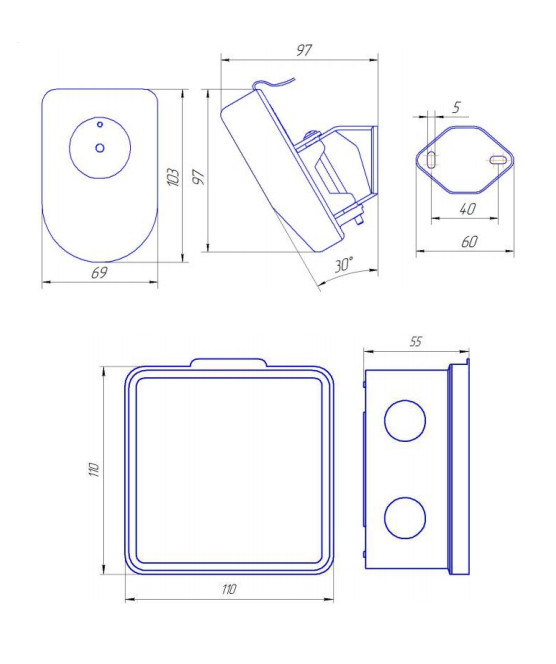

Габаритные размеры69х103х45 мм
Рабочая температура–50 ÷ +55 ºС
Вес200 г
