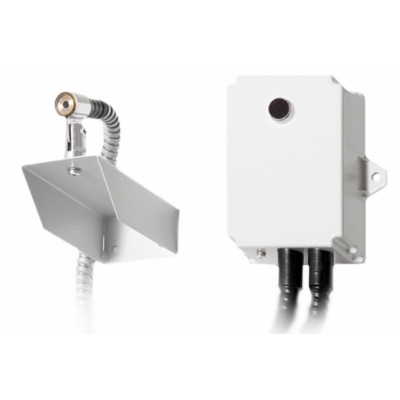

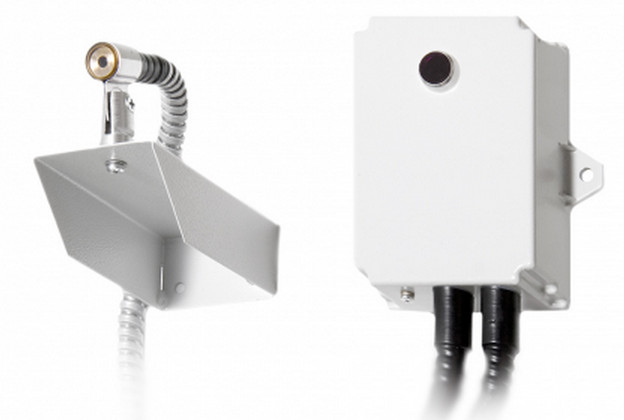

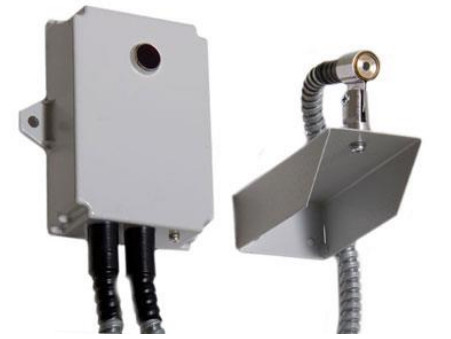

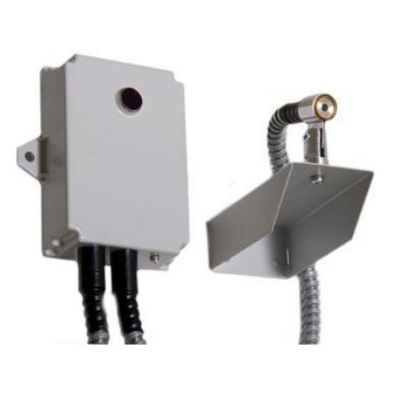

Спектрон-210 Спектрон Инфракрасный извещатель пламени
Инфракрасный извещатель пламени Спектрон-210 прибор способный обнаружить возгорание по инфракрасному излучению пламени, по воздействию ИК излучения на ИК датчик устройства, прибор формирует электрический сигнал и передаёт его технические средства контроля и оповещения о пожаре. Основной особенностью данной модели служит выносной датчик ИК излучения на электрическом кабеле, с возможности удаления от основного устройства на расстояние от 1 м до 45 м. Позволяет обнаруживать возгорание на дистанции до 30 м, площадь охвата датчика 900 кв.м. Область применения извещателя:
Используя возможности, удаления чувствительного элемента извещателя, область применения может быть направлена на использование его в помещениях с максимальными требованиями к отделки помещения, в виду возможности скрытого монтажа. Извещатель пламени допускается к установке, в соответствие с СП12.13130.2009, в зонах категорий В-4; Г; Д. В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, появилась возможность селекции негативного влияния ламп накаливания освещённостью до 650 лк, при требуемых 250 лк, также ламп дневного света 3000 лк, при требуемых 2500 лк и появилась возможность реализовать устойчивую работу при действии рассеяного солнечного света до 20 000 лк. Опции:
Материал корпуса алюминиевый сплав пластик, на юстировочном кронштейне.
|
Подробное описание
При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:
- Не следует устанавливать извещатель в подконтрольном помещении за стеклом;
- Не создавать преград между приёмником датчиком и отведённой для контроля территории;
- Периодически производить уборку пыли с поверхности устройства, которая может снизить чувствительность приёмника.
При включении датчика в двухпроводную линию сигнал "Пожар" инициализируется по изменению тока потребления устройства, которое может задаваться в настройках.
Дополнительное оборудование:
Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ИТ-08.
При выборе места установки датчика:
- необходимо исключить попадание на приёмник ИК сигнала прямого или отраженного солнечного излучения;
- исключить из области охвата извещателя приборы с изменяемой интенсивностью вырабатываемого свечения;
- исключить возможность использования движущихся световых приборов;
- исключить месторасположение на местах подверженных вибрации.
Оптимальное расположение на оконным проёмам ниже уровня потолка, при этом сориентировав оптическую ось прибора по диагонали помещения, а при условии нескольких датчиков, обеспечить максимальный охват территории.
Напряжение питания | 9- 28 В |
Спектральная чувствительность | 0,8 ÷ 1,1 мкм |
Чувствительность: | |
ТП5 | 30 м |
ТП6 | 12 м |
Время срабатывания | 7, 15, 22 (уст. заводская) с |
Угол обзора | 90 град |
Устойчивость к прямому свету: | |
лампы накаливания | не менее 250 лк |
люминесцент. лампы | не менее 2500 лк |
Устойчивость к рассеянному солнечному свету (без модуляции) | 20 000 лк |
Время восстановления | 2 с |
Рабочая температура | –50 ÷ +70 ºС |
Степень защиты оболочкой по ГОСТ 14254 | IP 68 |
Степень защиты выносного датчика | IP 68 |
Габаритные размеры | 82x120x26 мм |
Габаритные размеры выносного датчика | 18х40 мм |
Вес | 550 г |
