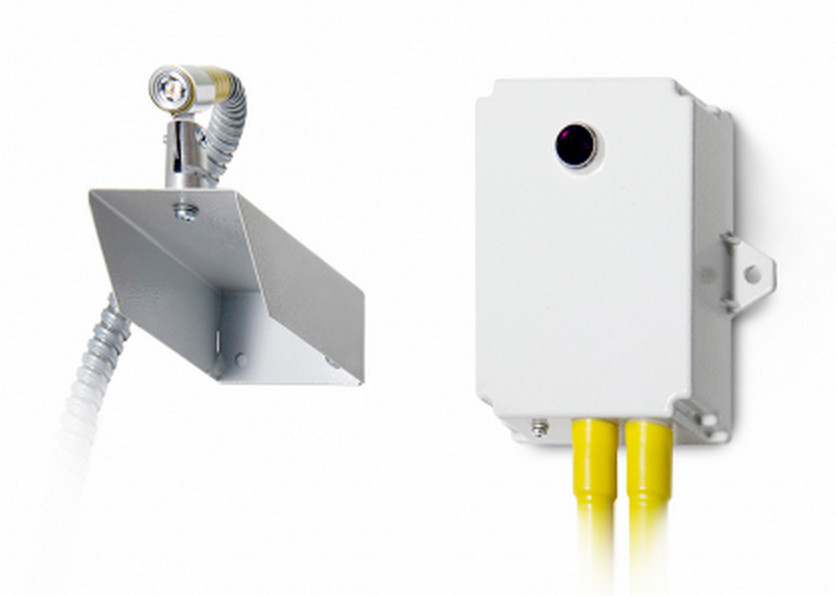

Спектрон-220Р Ex Спектрон Взрывозащищённый инфракрасный извещатель пламени

Спектрон-220Р Ex Взрывозащищённый инфракрасный извещатель пламени

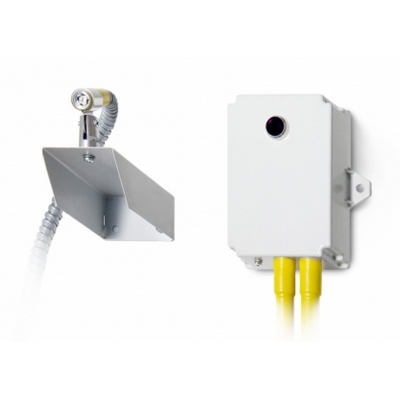

Взрывозащищённый инфракрасный извещатель пламени Спектрон-220Р Ex
Цена опт:10 063 руб.
Цена розница:12 125 руб.
В корзину

Взрывозащищённый инфракрасный извещатель пламени Спектрон-220Р Ex, прибор способный обнаружить возгорание по инфракрасному излучению пламени, по воздействию ИК излучения на ИК датчик устройства, прибор формирует электрический сигнал и передаёт его на технические средства контроля и оповещения о пожаре.

Позволяет обнаруживать возгорание на дистанции до 30 м, площадь охвата датчика 700 кв.м.

Конструкция корпуса прибора позволяет применять его во взрывоопасной среде, где допускается наличие в атмосфере взрывоопасной газовой смеси и взрывоопасной пыли.

Особенностью конструкции прибора является разделённое нахождение прибора и датчика.

Маркировка взрывозащиты выносного датчика 0ExsIIT6, при этом основной корпус прибора не является взрывобезопасным.

Степень защиты от внешних воздействий среды IP 68, IP 66 для выносного датчика.

Область применения извещателя:

  • промышленные производства;
  • предприятия добычи и переработки природных ископаемых;
  • складские комплексы;
  • пищевые производства;
  • предприятия металлургии.

В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, появилась возможность селекции негативного влияния ламп накаливания освещённостью до 650 лк, при требуемых 250 лк, также ламп дневного света 3000 лк, при требуемых 2500 лк и появилась возможность реализовать устойчивую работу при действии рассеянного солнечного света до 20 000 лк.

Материал корпуса алюминиевый сплав.

Монтаж электрической части устройства производится на поверхность,а выносного датчика удалённо до 45 м, оптоволоконным кабелем, при использовании штатного кронштейна.




Подробное описание

Принцип работы заключается в следующем, подключенный в шлейф связи извещатель получает питание от этой линии, при срабатывании устройства оно меняет сопротивление, увеличивается потребляемый ток, что и служит командой для прибора контроля.

Подключение производится как в 2-х, так и 4-х проводную линию связи.

  • В случае подключения к 2-х проводному ШС, решение о срабатывании прибора производится по изменению потребляемого тока, добавочное сопротивление имеет возможность предустановки.
  • А случае подключения к 4-х проводному ШС, где контроль ведется отдельно от питания, принятие решения на сработку производится при помощи встроенного реле с "сухими контактами".

При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:

  1. Не следует устанавливать извещатель в подконтрольном помещении за стеклом;
  2. Не создавать преград между приёмником датчиком и отведённой для контроля территории;
  3. Периодически производить уборку пыли с поверхности устройства, которая может снизить чувствительность приёмника.

Дополнительное оборудование:

Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ТП5.



<< свернуть


Технические характеристики:
Маркировка взрывозащиты прибора1ExmIIT6Х
Маркировка взрывозащиты выносного датчика0ExsIIT6
Напряжение питания9 ÷ 28 В
Спектральная чувствительность0,8 ÷ 1,1 мкм
Чувствительность:
ТП530 м
ТП612 м
Время срабатыванияне более 30 с
Угол обзора90 град
Устойчивость к прямому свету:
лампы накаливанияне менее 250 лк
люминесцент. лампыне менее 2500 лк
Устойчивость к рассеянному солнечному свету (без модуляции)20 000 лк
Потребляемый ток "Дежурный режим" 9-12 В0,2 мА
Потребляемый ток по 4-х проводной линии связи22 мА
Нагрузочные характеристики «сухого» контакта релепо напряжению 50 В
Нагрузочные характеристики «сухого» контакта релепо току 0,2 мА
Время восстановления2 с
Степень защиты оболочкой по ГОСТ 14254 прибораIP 68
Степень защиты оболочкой по ГОСТ 14254 выносного датчикаIP 66
Габаритные размеры прибора125х130х35 мм
Габаритные размеры выносного датчикаØ 18х40 мм
Рабочая температура прибора–50 ÷ +55 ºС
Рабочая температура выносного датчика–60 ÷ +120 ºС
Вес500 г
