Взрывозащищённый ультрафиолетовый извещатель пламени Спектрон-401ВП прибор способный обнаружить возгорание по ультрафиолетовому излучению пламени, по воздействию УФ излучения на УФ датчик устройства, прибор формирует электрический сигнал и передаёт его технические средства контроля и оповещения о пожаре.

Позволяет обнаруживать возгорание на дистанции до 50 м.

Имея особую маркировку взрывозащиты 0ExiasIICT4X извещатель допускается применять на промышленных предприятиях, предприятиях переработки где допускается наличие в атмосфере горючего газа и пыли. Допускается к установке, в соответствие с ГОСТ Р 52350.14-2006, гл. 7.3 ПУЭ и другими нормативными документами.

В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, а возможность работы в спектре ИК излучения с длиной волны в пределах 185 нм - 260 нм, позволяет исключить приём сигнала от солнечного излучения, так как в данном диапазоне частот атмосфера планеты поглощает УФ излучение, что позволяет защититься от ложного срабатывания извещателя. А применение специализированных алгоритмов обработки сигналов позволяет исключить принятие решения устройством от отражённых бликов и осветительных приборов.

Опции:

  • отстройка тока в режиме "Пожар";
  • настройка времени срабатывания извещателя.

Материал корпуса АБС пластик, на юстировочном кронштейне.

Наличие подогрева внутренних элементов извещателя, позволяет расширить рабочую температуру до -  60°С.




Подробное описание

При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:

  1. Не следует устанавливать извещатель в подконтрольном помещении за стеклом;
  2. Не создавать преград между приёмником датчиком и отведённой для контроля территории;
  3. Периодически производить уборку пыли с поверхности устройства, которая может снизить чувствительность приёмника.
  4. Для исключения возможности попадания влаги рекомендовано опускать оптическую ось прибора на 10-20 градусов.
  5. Ориентация датчика должна быть произведена в зону возможного возгорания.
  6. Не подвергать устройство вибрациям.

При включении датчика в двухпроводную линию сигнал "Пожар"  инициализируется по изменению тока потребления устройства, которое может задаваться в настройках.

Дополнительное оборудование:

Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ИТ-09, который позволяет на дистанции до 7 м сформировать тестовый сигнал.

Для удобства монтажа может использоваться монтажная коробка.

<< свернуть


Технические характеристики:
Напряжение питания9 - 28 В
Потребляемый ток "Дежурный режим" 9-12 В0,35 мА
Потребляемый ток "Дежурный режим" 12-28 В0,25 мА
Потребляемый ток , режим "Пожар"3-15 мА
Напряжение цепи подогрева14,4 В
Ток цепи подогрева300 мА
Спектральная чувствительность185 - 260 нм
Чувствительность:
ТП550 м
ТП625 м
Время срабатывания3, 7, 15, 22 (уст. заводская) с
Угол обзора120 град
Устойчивость к прямому свету:
лампы накаливанияне менее 250 лк
люминесцент. лампыне менее 2500 лк
Устойчивость к рассеянному солнечному свету (без модуляции)80 000 лк
Время восстановления2 с
Рабочая температура–40 ÷ +55 ºС
Степень защиты оболочкой по ГОСТ 14254IP 68

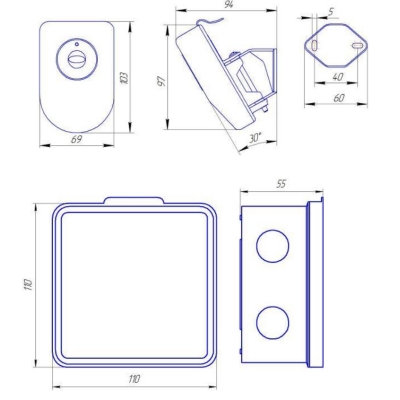

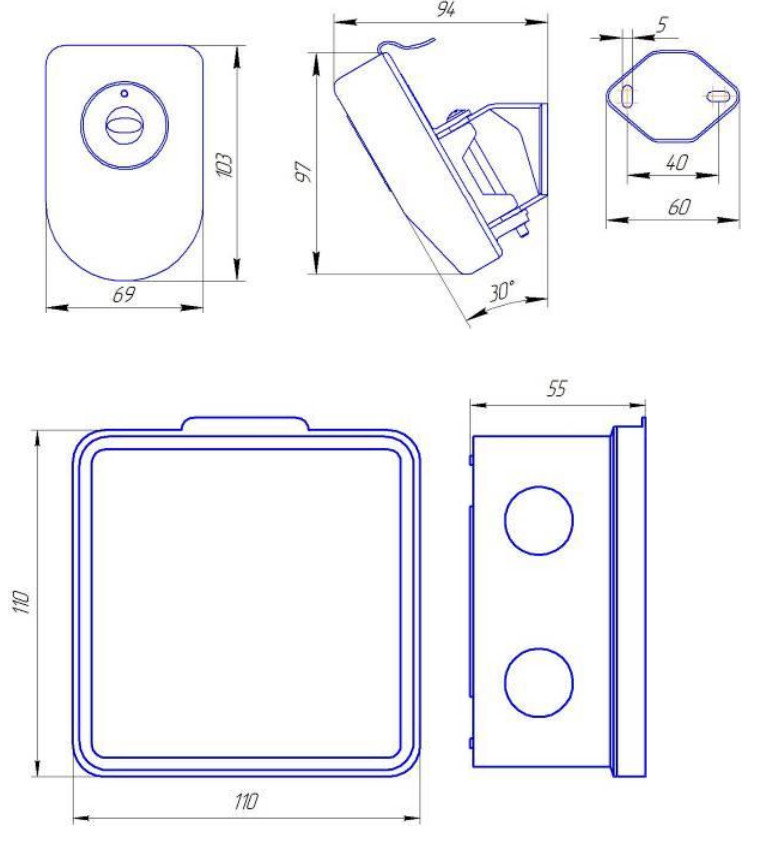

Габаритные размеры69х103х45 мм
Вес200 г
