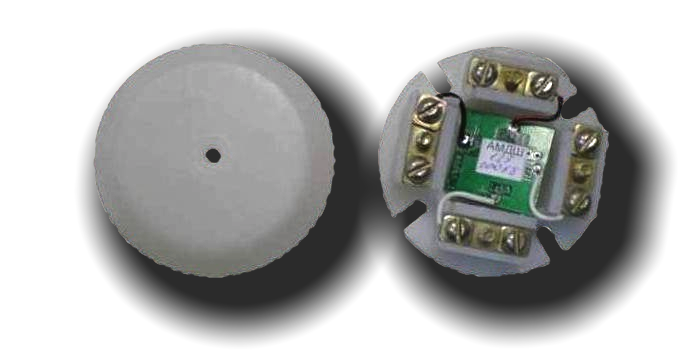

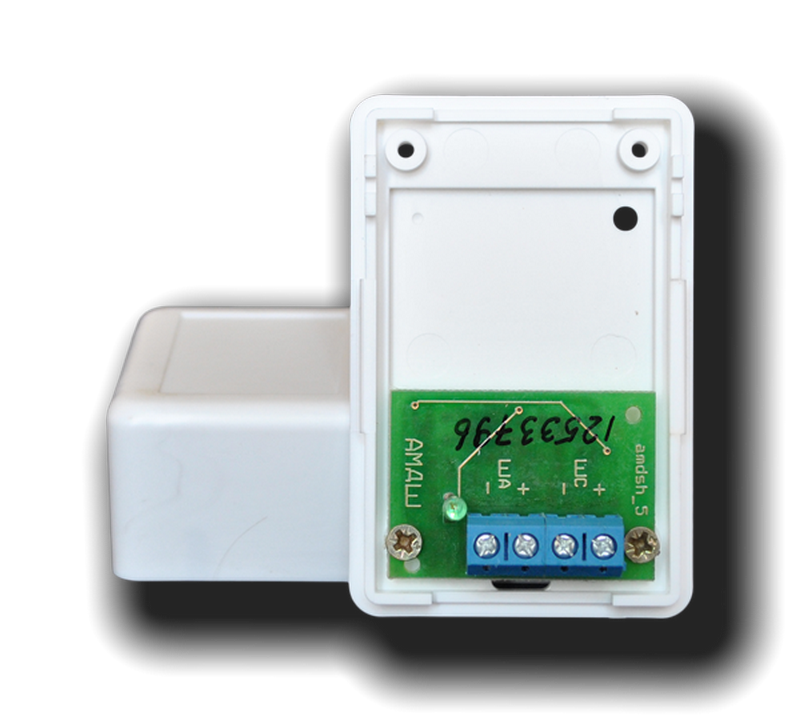

Адресная метка АМДШ (В) производства ООО НПП «НИТА» предназначена для адресации порогового шлейфа сигнализации (ШС) размещаемого во взрывоопасных зонах с любыми нормально-разомкнутыми контактными датчиками и включения порогового ШС в адресный шлейф сигнализации (ША) блока центрального ПКП-1А (протокол Дозор-07а) прибора охранного-пожарного приемно-контрольного и управления «Дозор-1А» (ППКОПиУ 01059-56-1). Пороговый ША подключается к АМДШ (В), а АМДШ (В) соответственно к ША.

Использование АМДШ (В) позволяет присвоить уникальный адрес пороговому ШС с любыми пороговыми извещателями или технологическими нормально-разомкнутыми контактными датчиками (суммарный ток потребления подключаемых датчиков в дежурном режиме до 0,6 мА,  длинна ШС до 50 м), а также контролировать состояние ШС, с точным определением места нахождения ШС при срабатывании или возникновении неисправности. АМДШ (В) может распознавать срабатывание одного или двух и более датчиков в ШС.

В случае размещения АМДШ (B) во взрывоопасной зоне монтаж необходимо выполнять во взрывозащищенном корпусе.

АМДШ (В) выдает извещения в зависимости от своего состояния:

  • в случае когда контакты включенных в пороговый ШС АМДШ (В) датчиков (извещателей) находится в разомкнутом состоянии и исправны, выдается извещение «Норма»;
  • в случае когда контакты включенного в пороговый ШС АМДШ (В) одного датчика (извещателя) включенного по схеме с токоограничивающим резистором находится в замкнутом состоянии, выдается извещение «Внимание»;
  • в случае когда контакты включенных в пороговый ШС АМДШ (В) двух и более датчиков (извещателей)  включенных по схеме с токоограничивающим резистором или одного и более включенного по схеме без токоограничивающего резистора находится в замкнутом состоянии, выдается извещение «Сработал»;
  • в случае возникновения обрыва или короткого замыкания (КЗ) в ШС АМДШ (В), выдается извещение «Неисправность».

Электропитание АМДШ (В) предусмотрено от ША. При подключении АМДШ (В) к ША необходимо соблюдение полярности. Также соблюдение полярности необходимо при подключении порогового ШС к АМДШ (В).

Для более гибкой настройки ППКОПиУ АМДШ (В) может быть включен в программные группы с другими адресными устройствами. Также для уменьшения нагрузки на ША возможно программное отключение порогового ШС АМДШ (В) после срабатывания одного или более нормально-разомкнутого датчика с передачей на ПКП-1А (протокол Дозор-07а) информации о последнем состоянии порогового ШС.

Для построения системы (включения в ШС) могут  использоваться недорогие пороговые извещатели (охранные, пожарные), а также любые нормально-разомкнутые контактные датчики. Питание, управление и обмен информацией с АМДШ (В) осуществляется по двухпроводному ША (дополнительные кабели не требуются). Как правило АМДШ (В) устанавливается на вводе в отдельное помещение, в котором размещен пороговый ШС. Эти факторы значительно снижает общую стоимость системы с применением АМДШ (В).

Структурная схема ППКОПиУ Дозор-1А (АМДШ (В) включен в двухпроводный ША).


Подробное описание

Расположение контактов АМДШ (В).

Габаритные и установочные  размеры  АМДШ (В).

Схема включения АМДШ (В) в ША ПКП-1А (протокол Дозор-07а) ППКОПиУ «Дозор-1А».

<< свернуть


Технические характеристики адресной метка АМДШ (В):
Максимальная длина формируемого шлейфа сигнализации (до оконечного элемента), м50
Суммарный ток потребления подключаемых датчиков в дежурном режиме, не более, мА0,6
Ток, потребляемый от адресного шлейфа в дежурном режиме, не более, мА3,2
Ток, потребляемый от адресного шлейфа при сработавшем датчике, не более, мА11
Напряжение на подключенных датчиках в дежурном режиме, В13...20
Максимальное количество АМДШ в адресном шлейфе, не более80
Напряжение питания, В15...39
Габаритные размеры, не более, мм∅ 65 х 20
Масса прибора, не более, кг0,2
