УКЛО-Т Устройство контроля линии оповещения

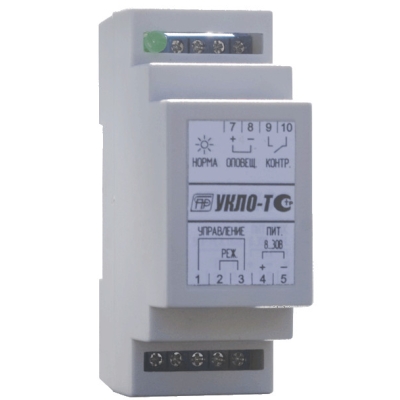

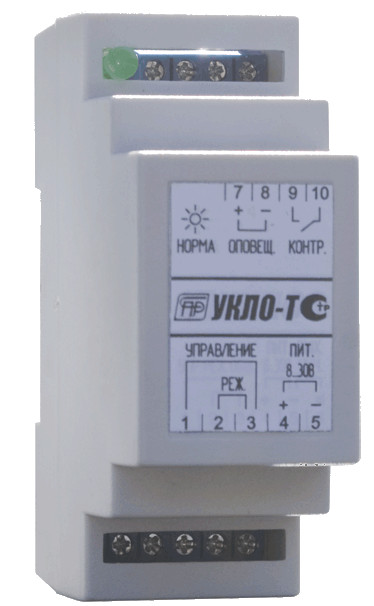

Устройство контроля линии оповещения УКЛО-Т

Устройство контроля линии оповещения УКЛО-Т предназначен для контроля работоспособности (целостности) одной линии оповещения в охранно-пожарной системе развернутой на объекте.  Используется прибор в системах оповещения с нормально включенными сиренами табло рупорами и пр. (за исключением речевых оповещателей). Контроль цепи на обрыв и замыкание осуществляется как от УКЛО до пульта управления так и от УКЛО до прибора оповещения, при этом устройство оборудовано световой индикацией целостности подконтрольной цепи.

Устройство контроля линии оповещения "УКЛО-Т" не предназначено для монтажа и эксплуатации во взрывоопасных зонах, корпус выполнен под крепление на стандартную (35 мм) DIN рейку установленную в герметичном шкафу.


Технические харарктеристики
Степень защиты оболочкиIP20,
Диапазон рабочих температурот -40 до +85 ºС,
Диапазон рабочих напряжений питания8 - 30 В,
Потребляемый ток в режиме контроля, не более25 мА,
Максимальное коммутируемое напряжение по выходу «Контроль», не более60 В,
Максимальный коммутируемый ток по выходу «Контроль», не более250 мА,
Максимальный суммарный ток нагрузки по выходу «Оповещение», не более2 А,
Количество радиальных линий подключенных к выходу «Оповещение»1 - 10 шт,
Максимальное сопротивление проводов линии от ПУ до УКЛО, не более220 Ом,
Максимальное суммарное сопротивление проводов линии от УКЛО до УО, не более470 Ом,
Габаритные размеры ВхШхГ, не более92x37x58 мм,
Масса, не более150 г.
