МИП-2И-Ex Спецприбор Модуль интерфейсный пожарный взрывозащищённый

МИП-2И-Ex Модуль интерфейсный пожарный взрывозащищённый

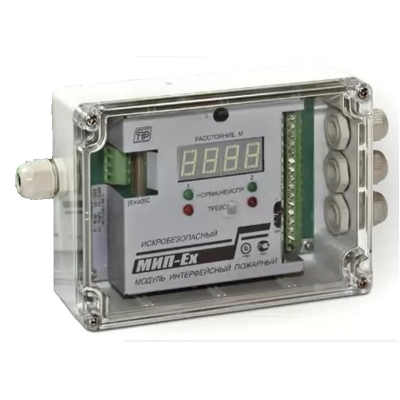

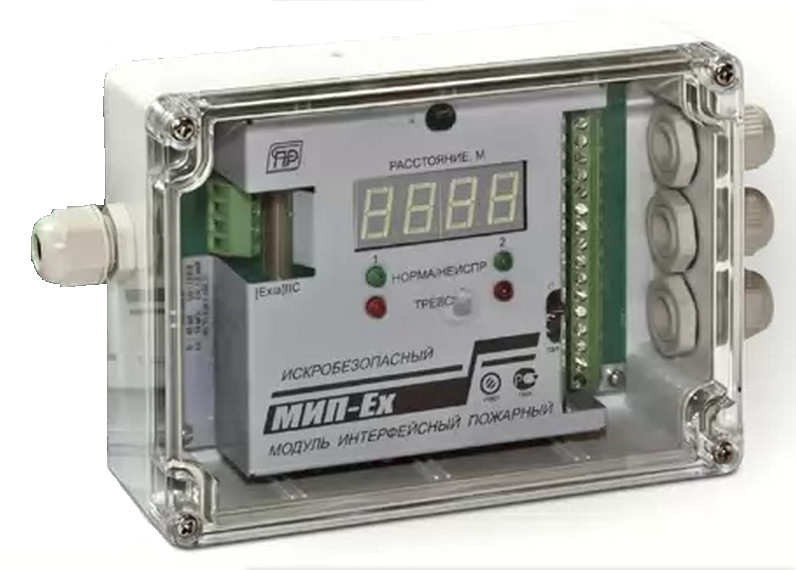

Модуль интерфейсный пожарный взрывозащищённый МИП-2И-Ex

Модуль интерфейсный пожарный взрывозащищенный МИП-2И-Ex применяется в системе пожарной сигнализации развернутой на объекте. Применяется в качестве извещателя термокабеля  ИП104 "Гранат-термокабель" производства ООО Спецприбор или аналогов.

Особенностью модуля является возможность контролировать термокабель удаленно, по средством подключения обычного медного кабеля к модулю, при осуществлении колибровки после монтажа модуля, МИП-2И-Ex контролирует и различает замыкания в подводящем медном кабеле и замыканием в термокабеле при пожаре. При таком построение цепи необходимо установить, в месте соединения термокабеля и медного провода, дополнительное защитное сопротивление.

Модуль МИП-2И-Ех оборудован интерфейсом RS-485, позволяющим передачу извещений на приборы ЦПН, а также программирование модуля включая установку величины погонного сопротивления термокабеля.

Индикатор расстояния, которым оборудован модуль, позволяет с точностью до 1 метра оределить место срабатывания (возгорания), числовая индикация обозначает расстояние, в метрах, от начало термокабеля до точки срабатывания.

Модуль обеспечивает искробезопастность линий термокабеля, соответсвует маркировке взрывозащиты [Exiа]IIС, НЕ предназначены для эксплуатации во взрывоопасных зонах.

  Длина термокабеля подключаемого к модулю определяется суммой сопротивлений, что состовляет не больше 1.3 кОм. Таким образом максимальная длина контролируемого термокабеля подключенного к одному шлейфу сигнализации типов: GTSW или PHSC- до 2000 метров, Proline TH- до 7000 метров.


Технические характеристики
Исполнение и степень защиты корпусанастенное, IP65,
Маркировка взрывозащиты[Exiа]IIС,
Кол-во подключаемых ШС2 шт.,
Искробезопасностьесть "ia",
Индикация расстоянияесть,
Температура окружающей среды-40 +55°С,
Питающее напряжение9-30 В,
Макcимальный потребляемый ток, не более, в дежурном режиме /в режиме пожар30/ 40 мА,
Максимальное напряжение/ ток, коммутируемое выходными контактами48 В/ 0.2 А,
Габаритные размеры прибора220х125х55 мм,
Масса прибора0,7 кг.
