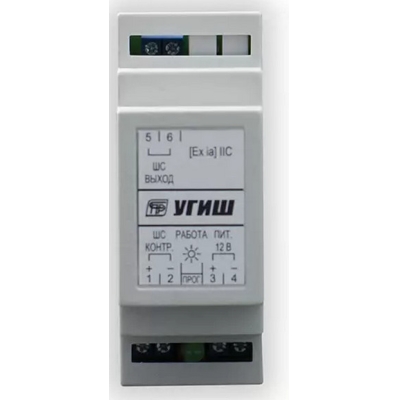

Устройство гальванической изоляции шлейфа УГИШ

Устройство гальванической изоляции шлейфа УГИШ в базовом исполнении применяется для контроля охранно-пожарного щлейфа сигнализации не являющегося искробезопасным и трансляции поступающих сигналов в искробезопастный ШС приборов. Устройство УГИШ по существу является своего рода обратным барьером искрозащиты, позволяя ПКП одновременно контролировать шлейфы сигнализации приборов и щвещетелей с различными маркировками взрывозащиты, так и не имеющих маркировку, не нарушая искробезопастность ПКП. Основная область применения в охранно-пожарных системах на предприятиях и производствах имеющих как обычные, так и взрывоопасные зоны.

Корпус выполнен для монтажа на стандартную DIN -рейку, с эксплуатацией внутри герметичного шкафа при температуре окр. среды в диапазоне от -40°С до +55°С, соответствует маркировке взрывозащиты [Exiа]IIС, что обязует монтировать и эксплуатировать Устройство вне взрывоопасных зон.








Технические характеристики
Маркировка взрывозащиты[Exiа]IIС,
Степень защиты оболочкиIP20,
Диапазон рабочих температурот -40 до +55 ºС,
Диапазон рабочих напряжений питания9 - 14 В,
Потребляемый ток в режиме ДЕЖУРНЫЙ не более80 мА,
Потребляемый ток в режиме ТРЕВОГА не более100 мА,
Максимальное напряжение в ШС при обрыве24 В,
Ток ограничения в ШС при замыкании18 мА,
Напряжение питания активных извещателей в в режиме ДЕЖУРНЫЙ20 (±2) В,
Максимальное суммарное сопротивление проводов линии ШС не более220 Ом,
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами48 В / 0,2 А,
Габаритные размеры не более100 х 40 х 70 мм,
Масса не более0,2 кг.
