Устройство гальванической изоляции шлейфа УГИШ-01 УГИШ-01

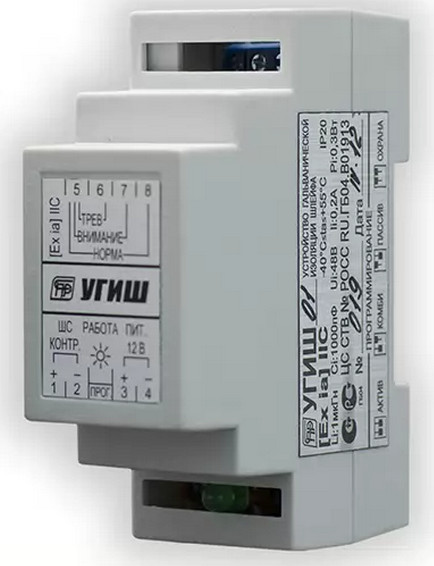

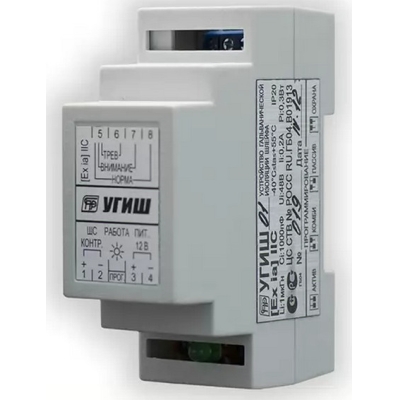

Устройство гальванической изоляции шлейфа УГИШ-01 в данном исполненииможет подключаться к шлейфам любых искробезопасных приемных приборов за счет подбора внешних резисторов. Применяется для контроля охранно-пожарного щлейфа сигнализации не являющегося искробезопасным и трансляции поступающих сигналов в искробезопастный ШС приборов. Устройство УГИШ-01 по существу является своего рода обратным барьером искрозащиты, позволяя ПКП одновременно контролировать шлейфы сигнализации приборов и щвещетелей с различными маркировками взрывозащиты, так и не имеющих маркировку, не нарушая искробезопастность ПКП. Основная область применения в охранно-пожарных системах на предприятиях и производствах имеющих как обычные, так и взрывоопасные зоны.

Корпус выполнен для монтажа на стандартную DIN -рейку, с эксплуатацией внутри герметичного шкафа при температуре окр. среды в диапазоне от -40°С до +55°С, соответствует маркировке взрывозащиты [Exiа]IIС, что обязует монтировать и эксплуатировать Устройство вне взрывоопасных зон.




Технические характеристики
Маркировка взрывозащиты[Exiа]IIС,
Степень защиты оболочкиIP20,
Диапазон рабочих температурот -40 до +55 ºС,
Диапазон рабочих напряжений питания9 - 14 В,
Потребляемый ток в режиме ДЕЖУРНЫЙ не более80 мА,
Потребляемый ток в режиме ТРЕВОГА не более100 мА,
Максимальное напряжение в ШС при обрыве24 В,
Ток ограничения в ШС при замыкании18 мА,
Напряжение питания активных извещателей в режиме ДЕЖУРНЫЙ20 (±2) В,
Максимальное суммарное сопротивление проводов линии ШС не более220 Ом,
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами48 В/ 0,2 А,

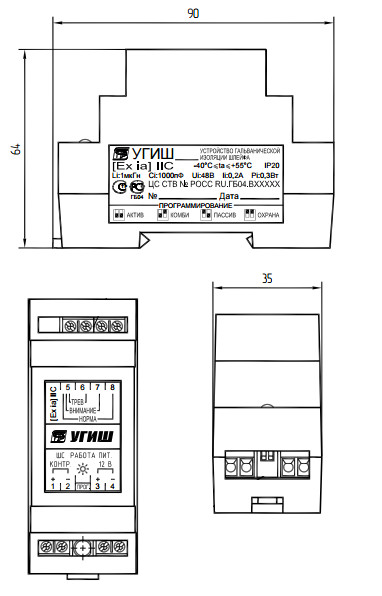

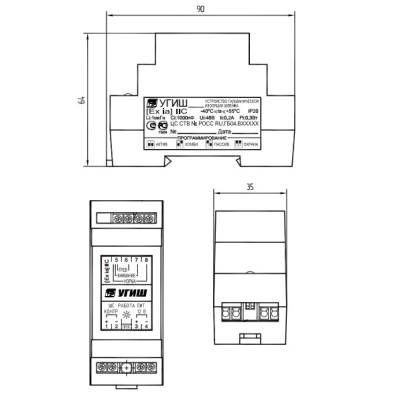

Габаритные размеры не более100 х 40 х 70 мм,
Масса не более0.2 кг.
