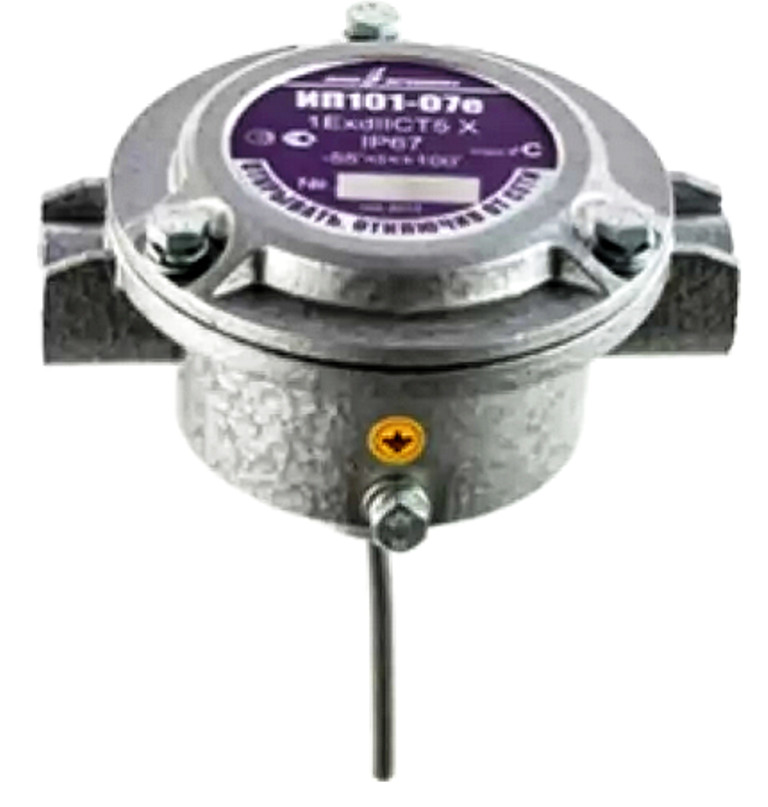

ИП101-07е Эридан Взрывозащищённый извещатель пожарный тепловой

ИП101-07е Взрывозащищённый извещатель пожарный тепловой
Взрывозащищённый извещатель пожарный тепловой ИП101-07е

Взрывозащищённый извещатель пожарный тепловой ИП101-07е предназначен для применения в системе пожарной охраны на объекте где в воздухе могут присутствовать разного рода взрывоопасные смеси горючих газов, пыли, веществ.

Принцип работы извещателя заключается в реагировании на повышении температуры окружающего воздуха выше заданного значения, путем выдачи электрического сигнала на контрольный прибор. Электрический сигнал формируется за счёт размыкания (замыкания) цепи ШС.

 ! Температурный порог сробатывания фиксированный (задается при изготовлении) и перенастройке не подлежит.

Взрывозащищённый извещатель пожарный тепловой ИП101-07е выпускаются в 2-ух модификациях:

1.  ИП101-07е с видом взрывозащиты “взрывонепроницаемая оболочка” и маркировкой взрывозащиты 1ExdIICT5/T6 X по ГОСТ Р 51330.0;

2. ИП101-07е-ОЭ оборудован оконечным элементом и имеет вид взрывозащиты “взрывонепроницаемая оболочка”, внутренняя искробезопасная цепь [ia], маркировку взрывозащиты 1Exd[ia]IICT5/T6 X по ГОСТ Р 51330.0.

Соответствие маркировке взрывозащиты позволяет эксплуатировать во взрывоопасных зонах класса 0 и ниже, при условии подключения в искробезопасный шлейф сигнализации.

Комплектация поставки предусматривает различные варианты штуцеров под различные виды вводов.

ШТ½(¾) - штуцер для трубной разводки с резьбой G½" или G¾"; КВБ12(17) - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм (17 мм); КВМ15(20) - кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=15 мм (20 мм). По согласованию с заказчиком комплектация извещателя может производиться различными кабельными вводами из предложенных комплектаций, а также заглушками ЗГ или оконечным элементом ОЭ с индикацией


Технические характеристики
Маркировка взрывозащиты1ЕхdIICТ4/Т5/T6 X,
Маркировка взрывозащиты в модификации с оконечным элементом1Ехd[ia]IICТ4/Т5/T6 X,
Степень защиты оболочкиIР67,
Условия эксплуатации,температура окружающего воздуха для соответствующих температурных классовТ4 от - 60 до + 115°С, Т5 от - 60 до + 100°С, Т6 от - 60 до + 85°С,
Температурный класс настройки извещателяА1, A2 , A3, B, C, D, E,
Температура срабатывания54-130°С,
Напряжение питания8-28 В,
Максимальный потребляемый ток30 мкА,
Габаритные размеры, не более180 x 94 x 160 мм,
Масса, не более1,0 кг,
Срок службы, не менее10 лет,
Гарантийный срок5 лет.
