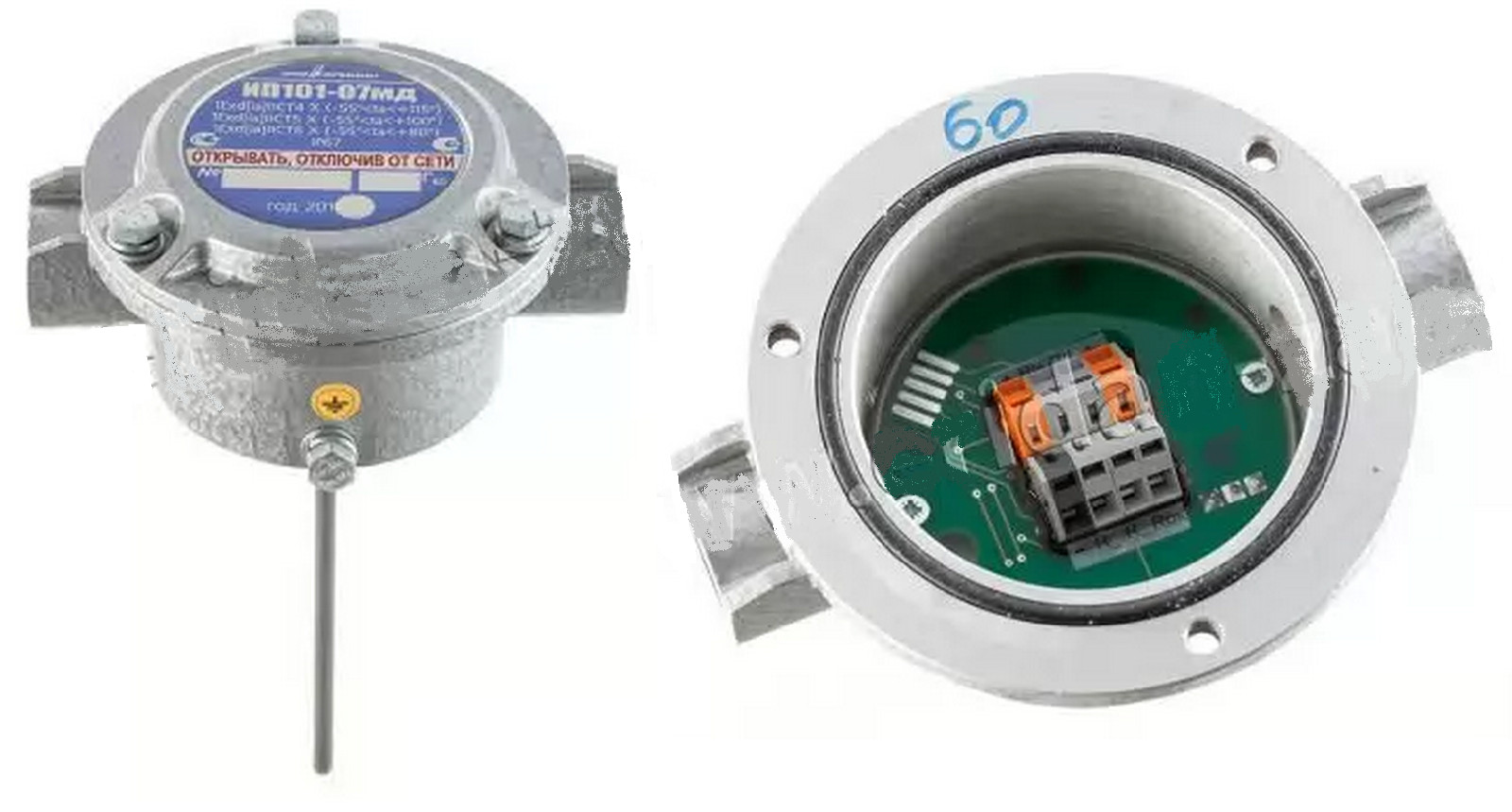

ИП101-07мд Эридан Взрывозащищённый пожарный тепловой извещатель максимально-дифференциальный

ИП101-07мд Взрывозащищённый пожарный тепловой извещатель максимально-дифференциальный

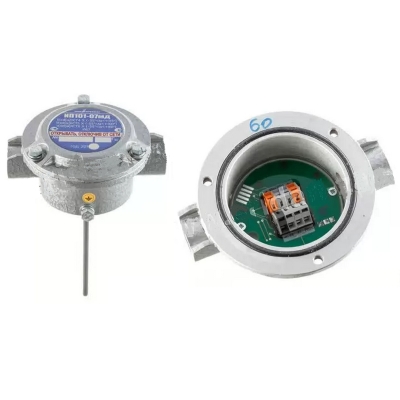

Взрывозащищённый пожарный тепловой извещатель максимально-дифференциальный ИП101-07мд

Взрывозащищённый пожарный тепловой извещатель максимально-дифференциальный ИП101-07мд предназначен для применения в системе пожарной охраны на объекте где в воздухе могут присутствовать разного рода взрывоопасные смеси горючих газов, пыли, веществ категории IIA, IIВ и IIС.

Принцип работы извещателя заключается в реагировании на повышении температуры окружающего воздуха выше заданного значения, путем выдачи электрического сигнала на контрольный прибор. Электрический сигнал формируется за счёт размыкания либо замыкания цепи ШС. Для визуализации состояния прибор оборудован встроенным светодиодом. В режиме ДЕЖУРНЫЙ индикатор моргает зеленым, в режиме ПОЖАР индикатор моргает красным.

! Температура срабатывания устанавливается при производстве и изменению не подлежит. По умолчанию диф. канал настраивается на значение ΔТ равеное 5°С, по заказу минимальное значение ΔТ может быть выбрано из таблицы ниже.

Извещатель ИП101-07ем имеет взрывозащищенное исполнение, со взрывозащитой вида “взрывонепроницаемая оболочка” и внутренняя искробезопасная электрическая цепь [ia].Соответствует маркировке взрывозащиты 1Exd[ia]IICТ4/Т5/T6 Х.

Соответствие маркировке взрывозащиты позволяет эксплуатировать во взрывоопасных зонах класса 0 и ниже, при условии подключения в искробезопасный шлейф сигнализации.

Комплектация поставки предусматривает различные варианты штуцеров под различные виды вводов.

ШТ½(¾) - штуцер для трубной разводки с резьбой G½" или G¾"; КВБ12(17) - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм (17 мм); КВМ15(20) - кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=15 мм (20 мм). По согласованию с заказчиком комплектация извещателя может производиться различными кабельными вводами из предложенных комплектаций, а также заглушками ЗГ или оконечным элементом ОЭ с индикацией


Технические характеристики
Маркировка взрывозащиты1Ехd[ia]IICT4/T5/T6 X
Степень защиты оболочкиIР67,
Условия эксплуатацииот -60 до +85°С,
Напряжение питания8-28 В,
Температурный класс настройки извещателяА1R, А2R, А3R, BR, CR, DR, ER
Температура окружающего воздуха для соответствующих температурных классов,Т4 от - 60 до + 115°С, Т5 от - 60 до + 100°С, Т6 от - 60 до + 85°С,
Температура срабатывания максимальная функция54-130°С,
Время готовности извещателя к работе после включения электропитания, не более10 сек,
Время сброса извещателя при отключении электропитания, не более4 сек,
Максимальный потребляемый ток200 мкА,
Скорость повышения температуры5°С/мин, 10°С/мин, 20°С/мин, или 30°С/мин,
Габаритные размеры, не более180 x 94 x 200 мм,
Масса, не более1,0 кг,
Срок службы, не менее10 лет,
Гарантийный срок5 лет.
Распечатать информацию о товаре

Полезные файлы

Дополнительно

ОЭ  Оконечный элемент

Оконечный элемент

Оконечный элемент. Световая индикация.

Цена розница:705 руб.
В корзину

ЗГ  Оконечная заглушка

Оконечная заглушка

Оконечная заглушка. Материал сталь,

Цена розница:76 руб.
В корзину

КВМ20.  Кабельный ввод для монтажа металлорукавом

Кабельный ввод для монтажа металлорукавом

Кабельный ввод для монтажа металлорукавом, Ø условного прохода до 20мм . Материал - сталь.

Цена розница:470 руб.
В корзину

КВМ15.  Кабельный ввод для монтажа металлорукавом

Кабельный ввод для монтажа металлорукавом

Кабельный ввод для монтажа металлорукавом, Ø условного прохода до 15мм . Материал - сталь.

Цена розница:370 руб.
В корзину

КВБ17  Кабельный ввод для монтажа бронированным кабелем или металлорукавом

Кабельный ввод для монтажа бронированным кабелем или металлорукавом

Кабельный ввод для монтажа бронированным кабелем или металлорукавом с Ø брони до 17мм. Материал - сталь.

Цена розница:430 руб.
В корзину

КВБ12  Кабельный ввод для монтажа бронированным кабелем или металлорукавом

Кабельный ввод для монтажа бронированным кабелем или металлорукавом

Кабельный ввод для монтажа бронированным кабелем или металлорукавом с Ø брони до 12мм. Материал - сталь.

Цена розница:322 руб.
В корзину

ШТ 3/4"  Штуцер для монтажа в трубной разводке G = 1/2 "

Штуцер для монтажа в трубной разводке G = 1/2 "

Штуцер для монтажа в трубной разводке ШТ 3/4". Материал - сталь.

Цена розница:180 руб.
В корзину

ШТ 1/2"  Штуцер для монтажа в трубной разводке G = 1/2 "

Штуцер для монтажа в трубной разводке G = 1/2 "

Штуцер для монтажа в трубной разводке ШТ 1/2". Материал - сталь с гальваническим покрытием.

Цена розница:124 руб.
В корзину
