ИП103-2/1-ТР Эридан Взрывозащищённый извещатель пожарный тепловой

ИП103-2/1-ТР Взрывозащищённый извещатель пожарный тепловой

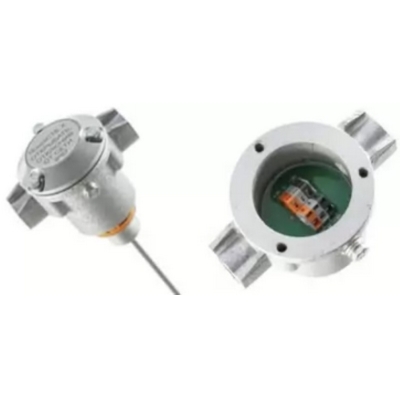

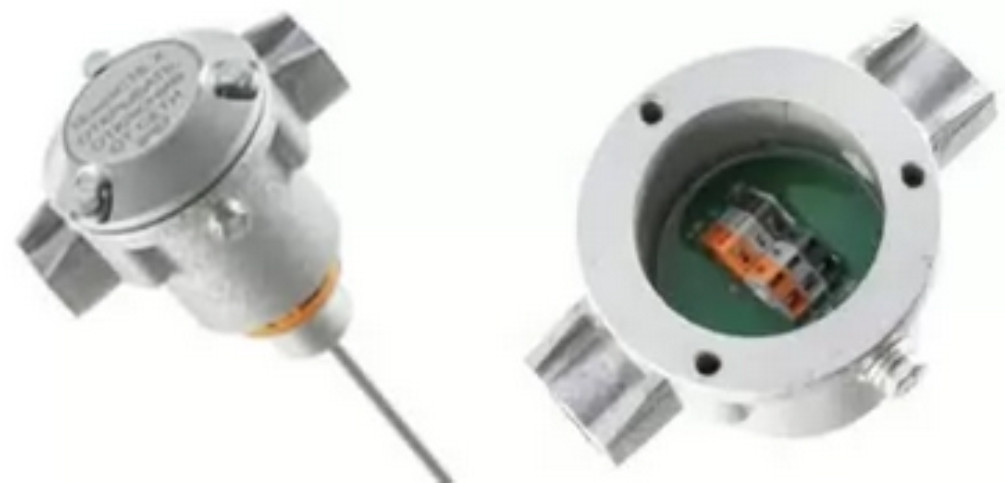

Взрывозащищённый извещатель пожарный тепловой ИП103-2/1-ТР

Взрывозащищённый извещатель пожарный тепловой ИП103-2/1-ТР предназначен для применения в системе пожарной охраны на объекте где в воздухе могут присутствовать разного рода взрывоопасные смеси горючих газов, пыли, веществ.

Принцип работы извещателя заключается в реагировании на повышении температуры окружающего воздуха выше заданного значения, путем выдачи электрического сигнала на контрольный прибор. Электрический сигнал формируется за счёт размыкания (имеет одну пару нормально замкнутых контактов) цепи ШС.

 ! Температурный порог сробатывания фиксированный и перенастройке не подлежит.

Взрывозащищённый извещатель пожарный тепловой ИП103-2/1-ТР выпускаются в 2-ух модификациях:

1.  ИП103-2/1-ТР с видом взрывозащиты “взрывонепроницаемая оболочка” и маркировкой взрывозащиты 1ExdIICT5/T6 X по ГОСТ Р 51330.0;

2. ИП103-2/1-ТР-ОЭ оборудован оконечным элементом и имеет вид взрывозащиты “взрывонепроницаемая оболочка”, внутренняя искробезопасная цепь [ia], маркировку взрывозащиты 1Exd[ia]IICT5/T6 X по ГОСТ Р 51330.0.

Соответствие маркировке взрывозащиты позволяет эксплуатировать во взрывоопасных зонах класса 0 и ниже, при условии подключения в искробезопасный шлейф сигнализации.

Комплектация поставки предусматривает различные варианты штуцеров под различные виды вводов.

ШТ½(¾) - штуцер для трубной разводки с резьбой G½" или G¾"; КВБ12(17) - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм (17 мм); КВМ15(20) - кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=15 мм (20 мм). По согласованию с заказчиком комплектация извещателя может производиться различными кабельными вводами из предложенных комплектаций, а также заглушками ЗГ или оконечным элементом ОЭ с индикацией


Технические характеристики
Маркировка взрывозащиты1ЕхdIICТ5/Т6 X,
Маркировка взрывозащиты в модификации с оконечным элементом1Ехd[ia]IICТ5/Т6 X,
Степень защиты оболочкиIР67,
Температурный класс настройки извещателя75°С, 90°С (классы В, С) А3 - по заказу
Условия эксплуатации, температура окружающего воздуха для соответствующих температурных классовТ5 - от - 55°С до +100°С, Т6 - от - 55°С до + 85°С,
Напряжение питания6-28 В,
Предельный коммутируемый ток0.1 А,
Габаритные размеры, не более265x80x190 мм,
Масса, не более0.9 кг,
Срок службы, не менее10 лет,
Гарантийный срок5 лет,
Комплектность поставки
Извещатель1 шт.,
Кабельный ввод2 шт. по заявке,
Кольцо уплотнительное d6-8 мм для кабелей Ø6-8 мм2 шт. по заявке,
Кольцо уплотнительное d8-10 мм для кабелей Ø8-10 мм2 шт. по заявке,
Кольцо уплотнительное d10-12 мм для кабелей Ø10-12 мм2 шт. по заявке,
Шайба d10 мм2 шт. по заявке,
Шайба d12 мм2 шт. по заявке,
Заглушка1 шт. На упаковку,
Клеммный ключ WAGO1 шт. На упаковку,
Спец. ключ1 шт. На упаковку,
Защитный колпачок1 шт.,
Кронштейн с крепежом1 шт. По заказу,
Руководство по эксплуатации1 шт. На упаковку
Паспорт1 шт.,
Сертификат соответствия ПБ1 шт. На партию,
Сертификат соответствия ТР ТС1 шт. На партию,
Свидетельство РМРСПри заказе.
