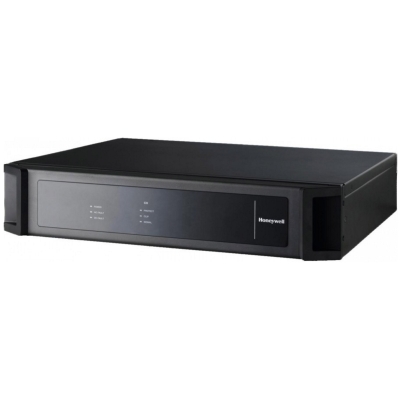

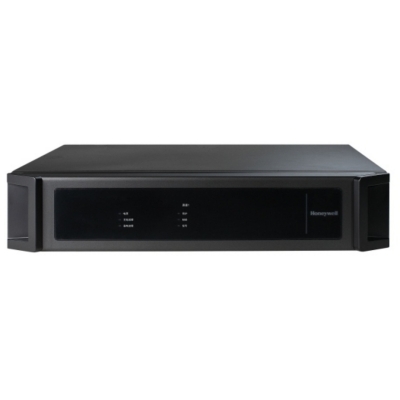

X-DA1500EN Honeywell Усилитель мощности

X-DA1500EN Усилитель мощности
Усилитель мощности X-DA1500EN
Усилитель мощности X-DA1500ENУсилитель мощности X-DA1500EN
Цена розница:126 836 руб.
В корзину

Усилитель мощности одноканальный X-DA1500EN предназначен для усиления цифрового сигнала подаваемого с блока цифрового модуля выходов X-DCS2000/EN. Работает только с элементами системы X-618, в рамках построения четырёх канальной системы оповещения и трансляции музыкальных сигналов  с максимальной мощностью сигнала на выходе 500 Вт на один канал и дальнейшего распределения на две зоны трансляции.

Относится к категории высокоэффективных усилителей D - класса.

Мощность усилителя 500 Вт, напряжение трансляционной линии 100/70 В.

Усилитель имеет входы для подключения аварийного источника питания, аккумулятор 24 В.

Интегрирована функция самодиагностики, по отклонению от рабочих параметров происходит формирование выходного сигнала аварии.

В случае перегрузки автоматически может снижаться выходное напряжение.

На выходе устройства формируется симметричный и не симметричный аудиосигнал.

В усилитель встроены вентиляторы принудительного охлаждения.


Подробное описание

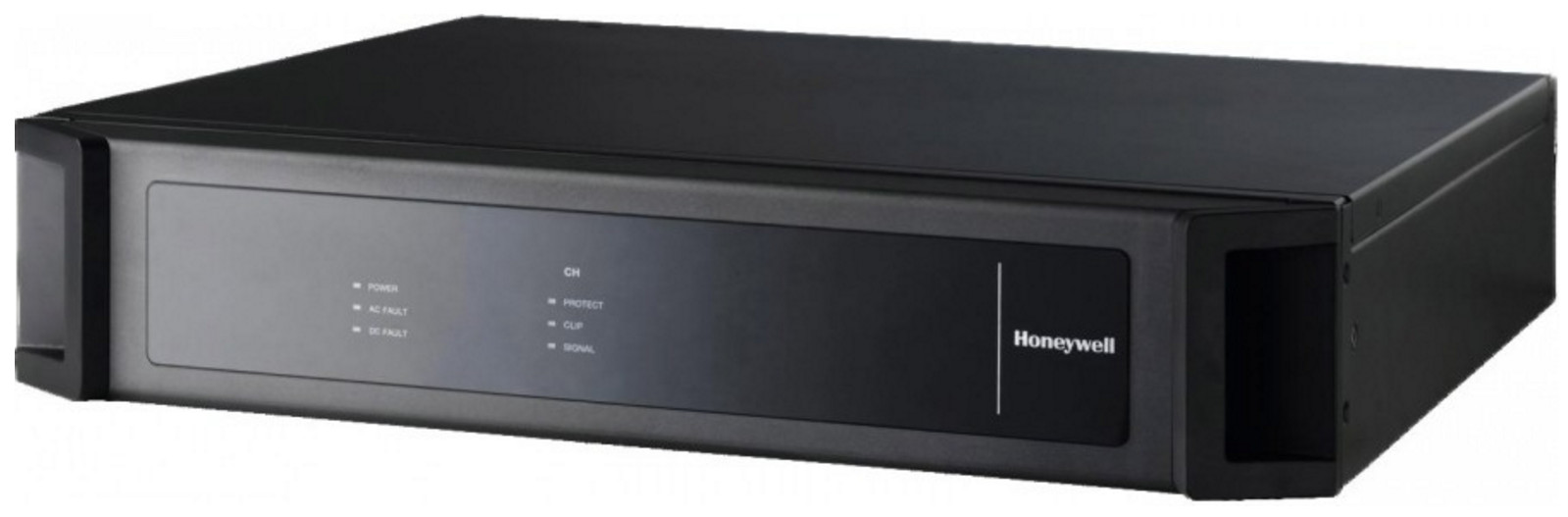

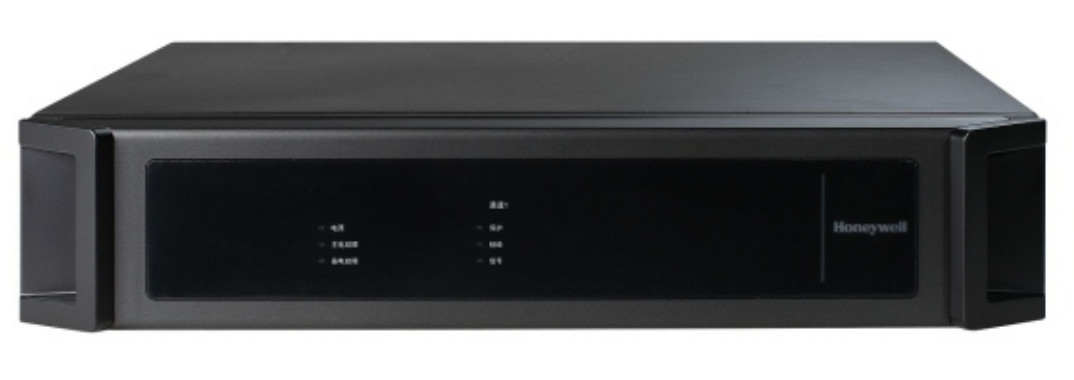

На передней панели усилителя находятся элементы индикации:



  1. Индикация наличия напряжения основного питания.
  2. Индикация аварии основного источника питания.
  3. Индикация аварии дополнительного источника питания.
  4. Индикация аварийного режима работы канала усилителя.
  5.  Индикация превышения амплитуды входного сигнала.
  6. Индикация наличия сигнала.

Задняя панель усилителя, назначение разъёмов и элементов:

  1. Порт входящего цифрового сигнала.
  2. Вентилятор охлаждения.
  3. FAULT А В контакты выхода сигнала ошибки, в результате самодиагностики,  + /- /G  симметричного входа.
  4. 100/70 В выход усилителя.
  5. Вентилятор охлаждения.
  6. Контакты основного питания.
  7. Предохранитель.
  8. Контакты аварийного питания.
  9. Выключатель питания.
  10. Контакт заземления.

 Ниже на схеме показан принцип подключения усилителей X-DA15000EN к модулю цифровых выходов X-DCS2000/EN.

На схеме показано, чтобы усилить цифровой сигнал, который поступает с блока  X-DCS2000/EN или центрального сетевого контроллера X-NRI/EN, через блок X-DCS2000/EN,  и распределить его по каналам и зонам, необходимо его подать на  сетевой порт, далее усилитель производит цифроаналоговое преобразование и усиление до выходного сигнала 100/70 В, далее с каждого усилителя усиленный сигнал передаётся на блок X-DCS2000/EN,  на соответствующий каждому каналу и усилителю вход.

Далее на выходе с блока X-DCS2000/EN мы можем получить сигнал соответствующего канала и разделить его по двум зонам трансляции, при помощи встроенного селектора зон в блок цифрового модуля выходов.

В данной системе X-618, усилитель выполняет фактически только одну возложенную на него функцию - усиление входящего сигнала, никакой селекции по зонам и прочих функций он не выполнят.

<< свернуть


Технические характеристики X-DA1500EN:
Номинальная выходная мощность 100/70 В500 Вт
Напряжение основного питания100 - 240 В, 50/60 Гц
Напряжение аварийного питания21,5 В - 28,5 В DC
Потребляемая мощностьменее 700 Вт
Напряжение трансляционной линии100/70 В
Частотный диапазон70 Гц - 18 кГц
Чувствительность по входу1,414 Вскз
Импеданс на выходе20 кОм
Отношение сигнал/шум100 дБ
Нелинейные искаженияменее 0,05%
Рабочая температура0 ~+40 град C
Габаритные размеры482 х 88 х 420 мм
Вес10,8 кг
