X-DA4125EN Honeywell Усилитель мощности

X-DA4125EN Усилитель мощности
Усилитель мощности X-DA4125ENУсилитель мощности X-DA4125EN
Усилитель мощности X-DA4125ENУсилитель мощности X-DA4125ENУсилитель мощности X-DA4125EN
Цена розница:188 820 руб.
В корзину

Усилитель мощности четырёхканальный X-DA4125EN предназначен для усиления цифрового сигнала подаваемого с блока цифрового модуля выходов X-DCS2000/EN. Работает только с элементами системы X-618, в рамках построения четырёхканальной системы оповещения и трансляции музыкальных сигналов, с максимальной мощностью на канал 125 Вт и распределению её на 2 зоны трансляции.

Относится к категории высокоэффективных усилителей D - класса.

Мощность усилителя 500 Вт, распределённая на 4 канала трансляции ( 4 х 125 Вт), напряжение трансляционной линии 100/70 В.

Усилитель имеет входы для подключения аварийного источника питания, аккумулятор 24 В.

Интегрирована функция самодиагностики, по отклонению от рабочих параметров происходит формирование выходного сигнала аварии.

В случае перегрузки автоматически может снижаться выходное напряжение.

На выходе устройства формируется симметричный и не симметричный аудиосигнал.

В усилитель встроены вентиляторы принудительного охлаждения.


Подробное описание

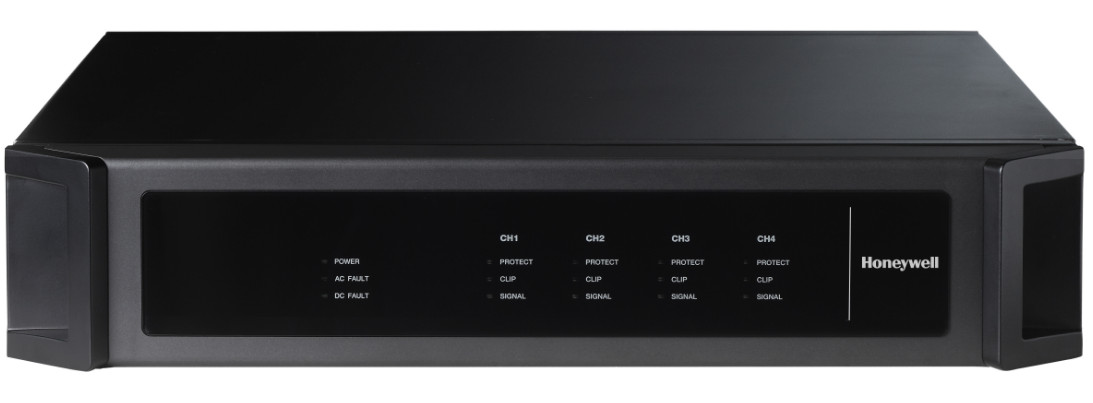

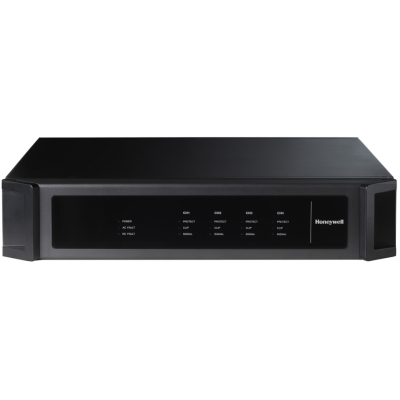

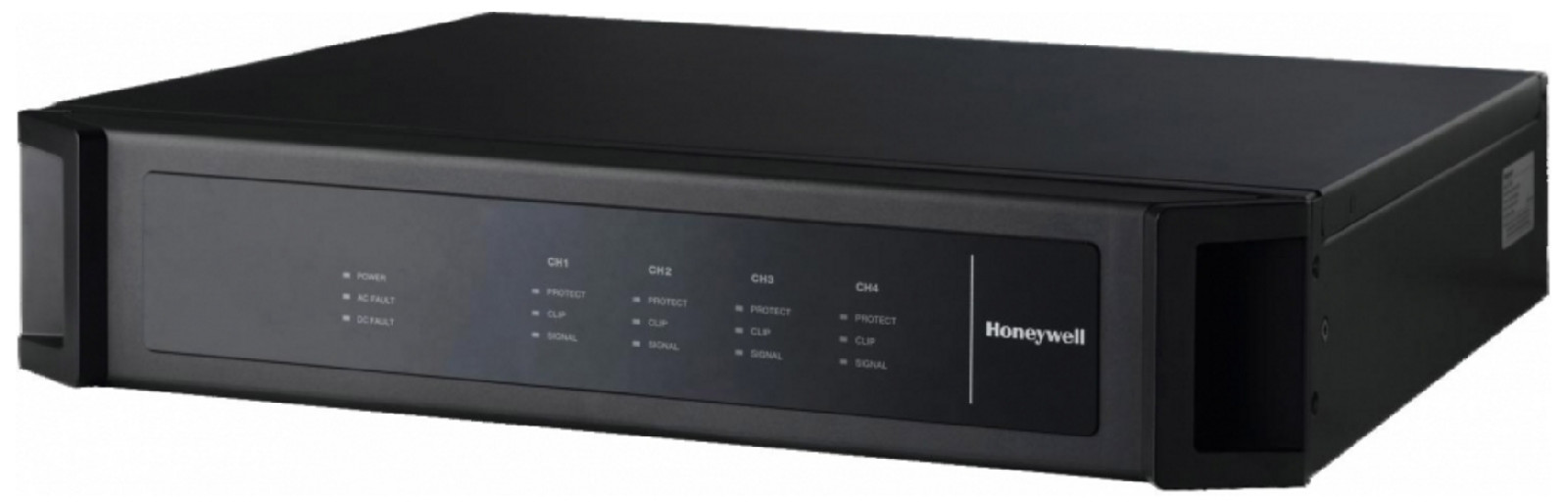

На передней панели усилителя находятся элементы индикации:



  1. Индикация наличия напряжения основного питания.
  2. Индикация аварии основного источника питания.
  3. Индикация аварии дополнительного источника питания.
  4. Индикация аварийного режима работы канала 1 усилителя.
  5.  Индикация превышения амплитуды входного сигнала по 1 каналу.
  6. Индикация наличия сигнала по 1 каналу.
  7. Индикация аварийного режима работы канала 2 усилителя.
  8. Индикация превышения амплитуды входного сигнала по 2 каналу.
  9. Индикация наличия сигнала по 2 каналу.
  10. 13. Индикация аварийного режима работы канала 3, 4 усилителя.
  11. 14. Индикация превышения амплитуды входного сигнала по 3, 4 каналу.
  12. 15. Индикация наличия сигнала по 3, 4 каналу.

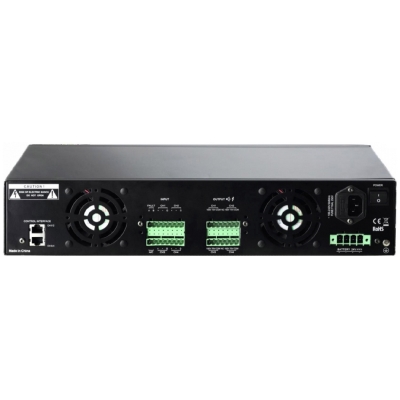

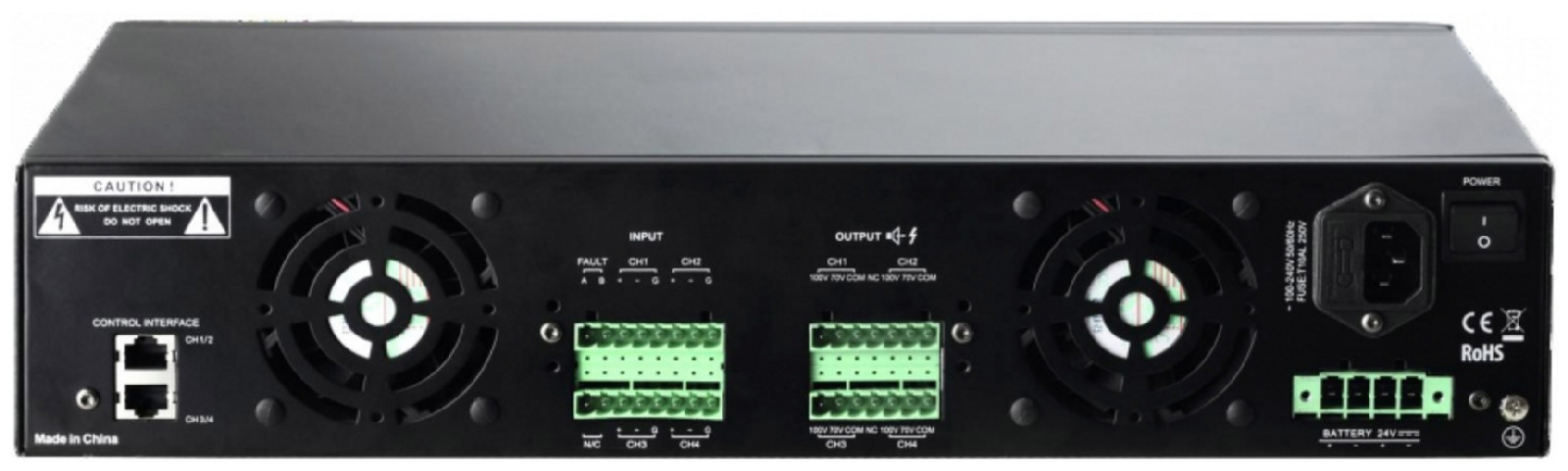

Задняя панель усилителя, назначение разъёмов и элементов:

  1. Порт входящего цифрового сигнала 2 х RG45.
  2. Вентилятор охлаждения.
  3. FAULT А В контакты выхода сигнала ошибки, в результате самодиагностики,  4  х + /- /G  симметричного входа, по двум каналам.
  4. 100/70 В выход усилителя по 1, 2, 3, 4 каналам.
  5. Вентилятор охлаждения.
  6. Контакты основного питания.
  7. Предохранитель.
  8. Контакты аварийного питания.
  9. Выключатель питания.
  10. Контакт заземления

Ниже на схеме показан принцип подключения усилителя X-DA4125EN к цифровому модулю выходов X-DCS2000/EN.

На схеме показано, чтобы усилить цифровой сигнал, который поступает с блока  X-DCS2000/EN или центрального сетевого контроллера X-NRI/EN, через блок X-DCS2000/EN, и распределить его по каналам и зонам, необходимо его подать на один из сетевой порт, далее усилитель производит цифроаналоговое преобразование, поканальное распределений и усиление до выходного сигнала 100/70 В, далее с каждого из выходного канала усиленный сигнал передаётся на блок X-DCS2000/EN, соответствующий ему вход.

Далее на выходе с блока X-DCS2000/EN мы можем получить сигнал соответствующего канала и разделить его по двум зонам трансляции, при помощи встроенного селектора зон в блок цифрового модуля выходов.

В данной системе X-618, усилитель выполняет фактически только одну возложенную на него функцию - усиление входящего сигнала, никакой селекции по зонам и прочих функций он не выполнят.



<< свернуть


Технические характеристики X-DA4125EN:
Номинальная выходная мощность 100/70 В4 х 125 Вт
Напряжение основного питания100 - 240 В, 50/60 Гц
Напряжение аварийного питания21,5 В - 28,5 В DC
Потребляемая мощностьменее 700 Вт
Напряжение трансляционной линии100/70 В
Частотный диапазон70 Гц - 18 кГц
Чувствительность по входу1,414 Вскз
Импеданс на выходе20 кОм
Отношение сигнал/шум100 дБ
Нелинейные искаженияменее 0,05%
Рабочая температура0 ~+40 град C
Габаритные размеры482 х 88 х 420 мм
Вес11,4 кг
