X-NPMI Honeywell Микрофонная консоль

X-NPMI Микрофонная консоль

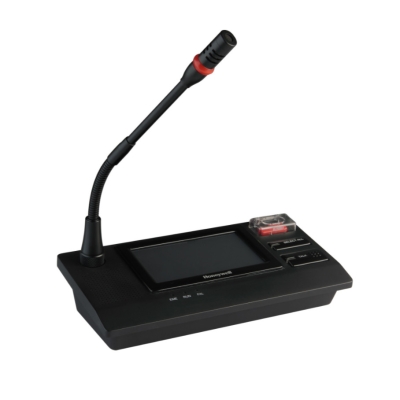

Микрофонная консоль X-NPMI
Микрофонная консоль X-NPMI
Артикул: sp875
Производитель: Honeywell
Розничная цена:94 092 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

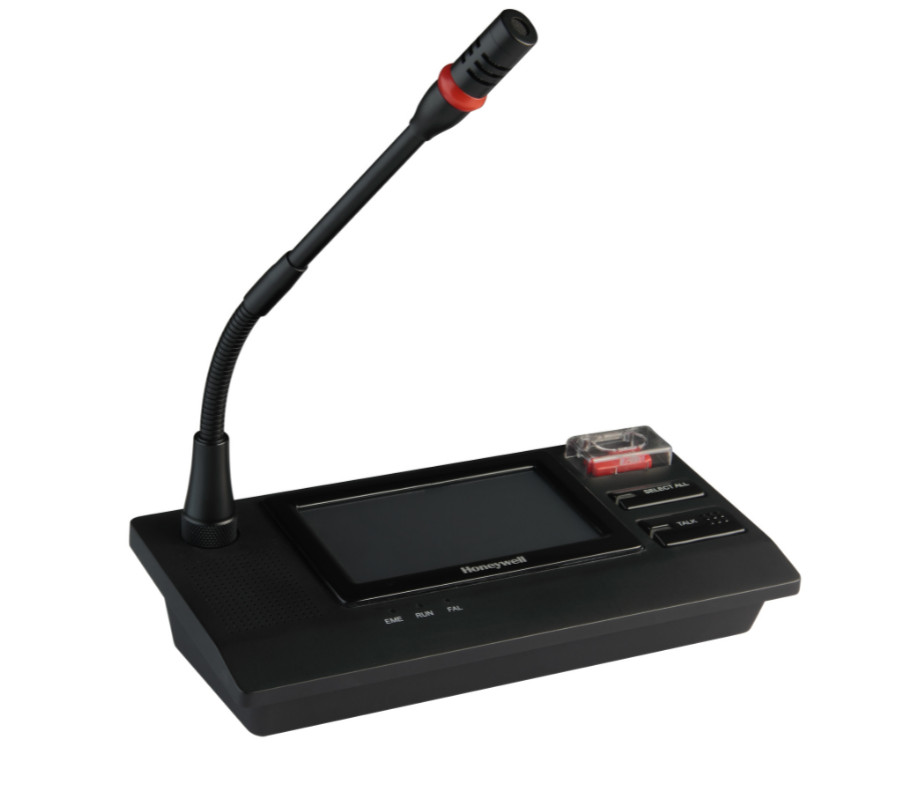

Микрофонная консоль X-NPMI Honeywell предназначена для передачи голосового сигнала и сигнала со входа AUX в зоны и группы зон.

В рамках системы оповещения и трансляции звуковых сигналов X-618 возможно подключить до 20 единиц изделия. Подключение производится по Ethernet, что без дополнительных линий позволяет расширять систему в рамках локальной сети.

Подключенная в общую систему  микрофонная консоль X-NPMI может взаимодействовать не только с конкретным блоком X-DCS2000/EN, но и с другими блоками системы X-DCS2000/EN.

Микрофонная консоль имеет цветной сенсорный дисплей с диагональю экрана 4,3" и при наличии интуитивно понятного интерфейса, позволяет отображать состояние системы и при нажатии в одно касание выбрать зону или группы зон для трансляции звуковых сигналов с данного рабочего места. Пиктограммы экрана могут быть легко настроены на конкретные задачи пользователя. Уникальная конструкция данной консоли позволяет её встраивать на поверхность плоскостей, для этого опционально используется  установочный бокс.

Наличие отсоединяющегося микрофона позволит подключить микрофон другого типа со схожими характеристиками.

Имеется встроенный громкоговоритель, наличие которого позволяет не только производить мониторинг звуковых сигналов в выбранной зоне, но и вести полноценную дуплексную связь между абонентами системы, у которых на рабочем месте установлены данные устройства X-NPMI, в рамках расширенной системы X-618.

Подробное описание

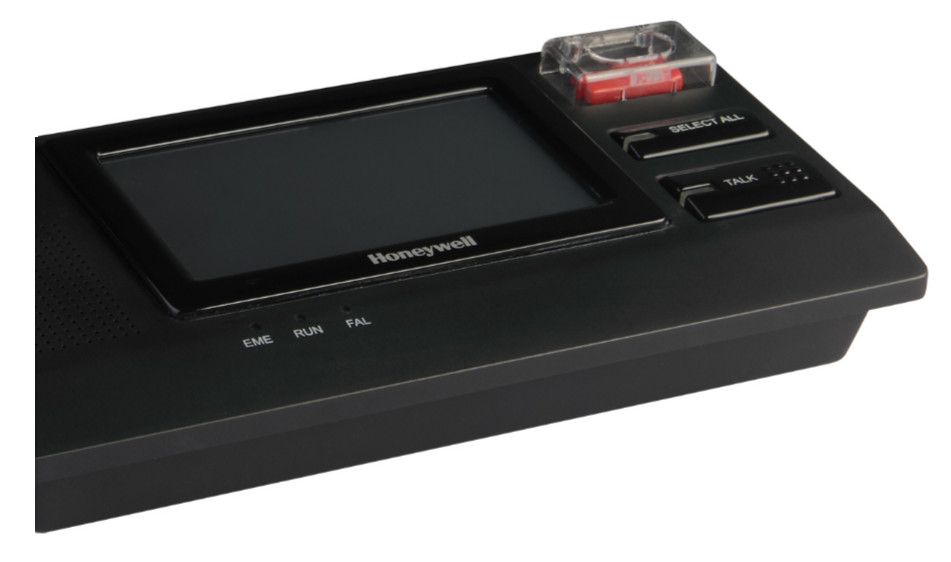

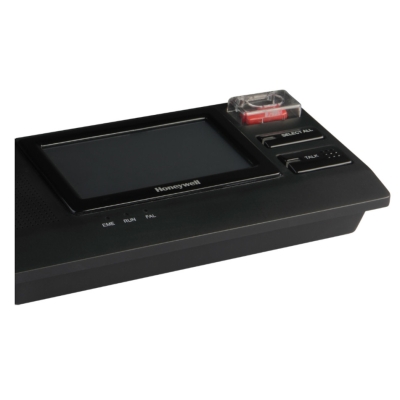

На лицевой панели микрофонной консоли X-NPMI находятся три кнопки:

  • кнопка включения микрофона при передачи голосового сигнала;
  • кнопка быстрого выбора всех зон;
  • кнопка аварийного оповещения, закрытая прозрачной оболочкой от случайного нажатия, при нажатие которой будет сформировано записанное аварийное сообщение.

Кнопки индикации позволяют производить контроль состояния системы и микрофонной консоли.

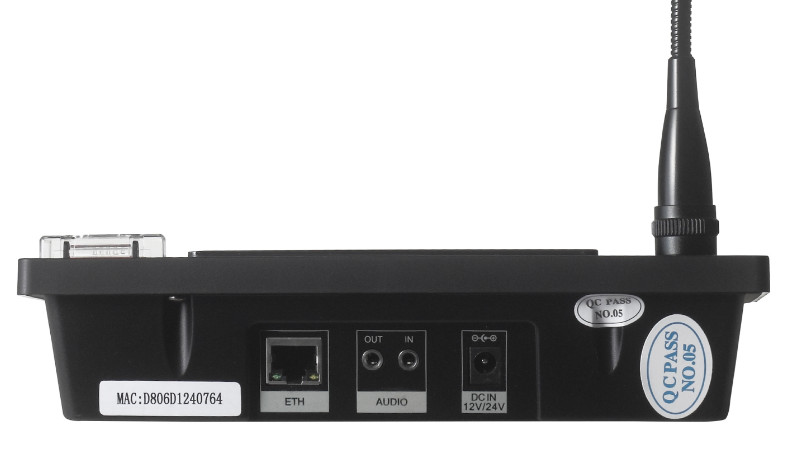

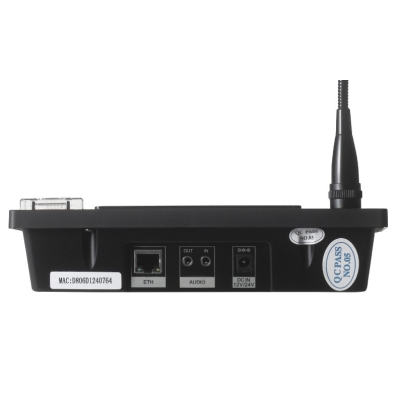

Задняя панель X-NPMI:

  • разъём для подключения к сети Ethernet;
  • аудио вход и аудиовыход;
  • разъём для подключения питания.

Ниже рассмотрен скриншот экрана монитора X-NPMI и назначение пиктограмм:

  1. Нажатие данной иконки позволяет начать оповещение или сделать объявление ( в данном случае выбран этот режим работы консоли).
  2. Иконка настройки громкости.
  3. Иконка прослушивания звукового сигнала в зоне.
  4. Иконка для связи между микрофонными консолями.
  5. Иконка для вывода на экран IP  адреса устройства.
  6. Группа иконок с обозначением зон трансляции.
  7. Иконки Zone/Group для выбора зон или группы зон.
  8. Возврат к предыдущей странице меню.
  9. Возврат к последующей странице меню.
  10. Выбор всех зон.
  11. Отмена выбора всех зон.
  12. Группа иконок для выбора входного сигнала.
  13. Отключить вещание от внешних источников сигналов.
  14. Иконка включения микрофона, для подачи с него голосового сигнала.

Иконка EMERGENCY позволяет прервать трансляцию в выбранных зонах или всех зонах и выдать в них аварийный сигнал. При поступлении на систему аварийного сигнала она будет подсвечена красным цветом. Вид экрана представлен на картинке ниже.

В режиме регулировки громкости экран выглядит таким образом, где можно выставить громкость микрофона и встроенного громкоговорителя.

Режим прослушивания сигнала в выбранной зоне, экран выглядит таким образом, работа производится выбором необходимой зоны прослушивания и нажатием клавиши Start monitoring.

В режиме переговорного устройства необходимо выбрать интересующего абонента или группу абонентов и нажатием иконки Start talking начать переговор.



Сервисный раздел понадобится в случае настройки системы, будут выведены данные IP адреса, маска подсети, адрес шлюза.

свернуть

Технические характеристики X-NPMI:
Напряжение питания 12/24 В DC
Аудио вход 0 дБ
Импеданс по входу 10 кОм
Частотный диапазон 60 Гц ... 16 кГц
Микрофонный вход - 51 дБ
Аудио выход 0 дБ
Встроенный громкоговоритель 2 Вт / 8 Ом
Уровень звукового давления встроенного громкоговорителя 65 дБ 1м
Рабочая температура -10 - + 55 С
Габаритные размеры 210 × 55 × 100 мм
Вес 0,78 кг
