Аналоговый адаптер DS-6

Аналоговый адаптер DS-6 обеспечивает подключение аналоговых переговорных устройств, усилителей и других аналоговых компонентов к децентрализованной коммуникационной системе DS-6. Аналоговый адаптер даёт возможность подключения для восьми переговорных устройств или восьми усилителей максимально до четырёх контуров громкоговорителя на каждый. Возможно также подключение любой комбинации из переговорных устройств, усилителей и аналоговых компонентов.
В аналоговый адаптер DS-6 интегрированы два сетевых коммутатора с резервированием, через которые соединяются между собой 8 аналоговых абонентов. Аналоговый адаптер создаёт, таким образом, уже одним прибором меленький кросс для восьми аналоговых абонентов. Дополнительно каждый сетевой коммутатор имеет четыре порта Ethernet для создания резервной сети и для резервного каскадирования приборов.


Подробное описание

Оснащение;

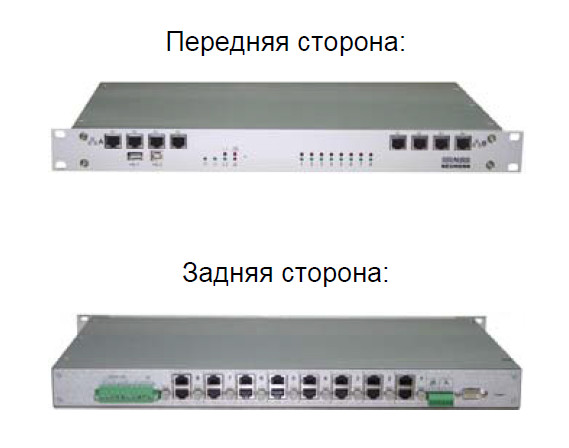

• На передней панели находятся 8 разъёмов RJ45, 2 разъёма USB и 16+6 световых диодов.
• На задней панели находятся 8 x 2 разъёма RJ45, 1 разъём RS232, 2 контакта сообщений о неисправностях, 9 предохранителей и клеммы подключения электропитания.
Характеристики:
• Возможность конфигурации через серийный интерфейс.
• Контроль состояния предохранителей.
• Контроль рабочего напряжения аналогового адаптера.
• Контроль рабочего напряжения подключения линий и электропитания переговорных устройств.
• Контроль рабочего тока переговорных устройств.
• Контроль температуры.
• Сторожевая схема.
• Возможность переключения входного и выходного импеданса.
• Возможность раздельной конфигурации режима работы каждого порта компонентов.
• Возможны особые режимы работы, например, возможно подключение переговорных устройств до 32 линий
• 2 переключающих контакта сообщений о неисправностях
• Гальванически раздельные провода линий / управления
• Возможность конфигурации точки управления «c» и линейных напряжений через вставные перемычки.

Арт.№ 3 331 0.

<< свернуть


Технические характеристики.
Рабочее напряжение48 В…60 В
Потребляемый ток0,6 А
Уровень в линии0 дБ / 775 мВ
Сетевой интерфейсLAN: 100-BASE-T Autonegotiation Ethernet: Ethernet nach IEEE 802.3u (100 Mбит/сек)
Диапазон частот300 Гц…10 кГц
Входной импедансRi = 600R или 10K (конфигурируемое)
Выходной импедансRi = 600R или 100R (конфигурируемое)
Буфер очередей2,5 MB
Климатические условия-5... +40°C, 5... 95 % отн. влажн.
Габариты43 x 483 x 284 мм
Вес4,1 кг
