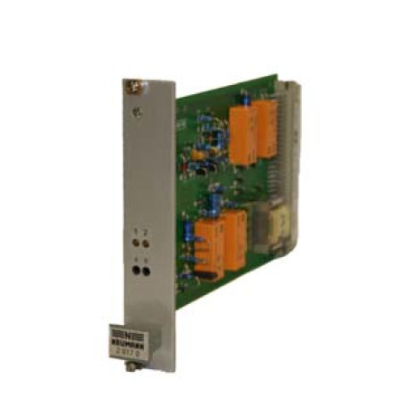

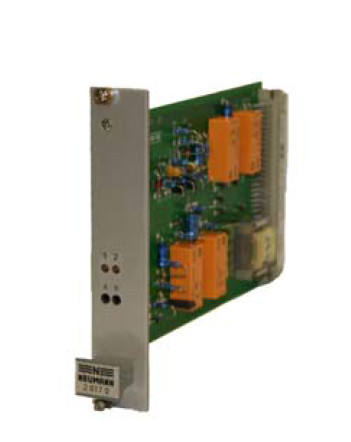

ZZ NEUMANN ELEKTRONIK Модуль соединений

ZZ Модуль соединений
Модуль соединений  ZZ

Модуль соединений ZZ обеспечивает речевые соединения между двумя переговорными устройствами двух различных централей WL/EL. Для этого он передаёт наряду с речевыми частотами также и все необходимые сигналы управления через одну единственную пару жил между обеими централями. В качестве сигналов управления используются не слышимые постоянные напряжения.
Описанный модуль предусмотрен для применения в системах DS-6.
Кроме того он работает также и с имеющимися модулями ZZ 2 725 6 (для EZV-централей) и 2 921 4 (для MZV-централей), управляемыми постоянным током. Его нельзя комбинировать с модулями ZZ, управляемыми звуком. Дополнительно требуется модуль подключений DS-6 (Арт.№ 2 390 4).


Подробное описание

Оснащение:
• 9-полюсная штекерная панель по DIN 41612 конструкция C
• 2 светодиода для индикации линии переговорного устройства
(1) и линии ZZ (2)
• 2 проверочных разъёма (a’ b’) с напряжением звуковой частоты

Модуль соединений ZZ Арт.№ 2 017 0.

<< свернуть


Технические характеристики.
Рабочая температура0…+50°C
Габариты5 MU и 3 HU
Вес50 г
