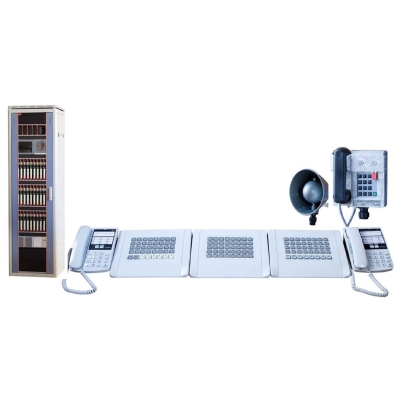

Комплекс шахтной телефонной связи искробезопасный ШТСИ4

Комплекс ШТСИ4 предназначен для организации телефонной автоматической связи абонентов искробезопасной сети между собой и с абонентами поверхностной сети через общешахтную АТС, а также оперативно-диспетчерской связи, громкоговорящего оповещения и анализа производственных шумов на шахтах, в том числе опасных по газу или пыли.

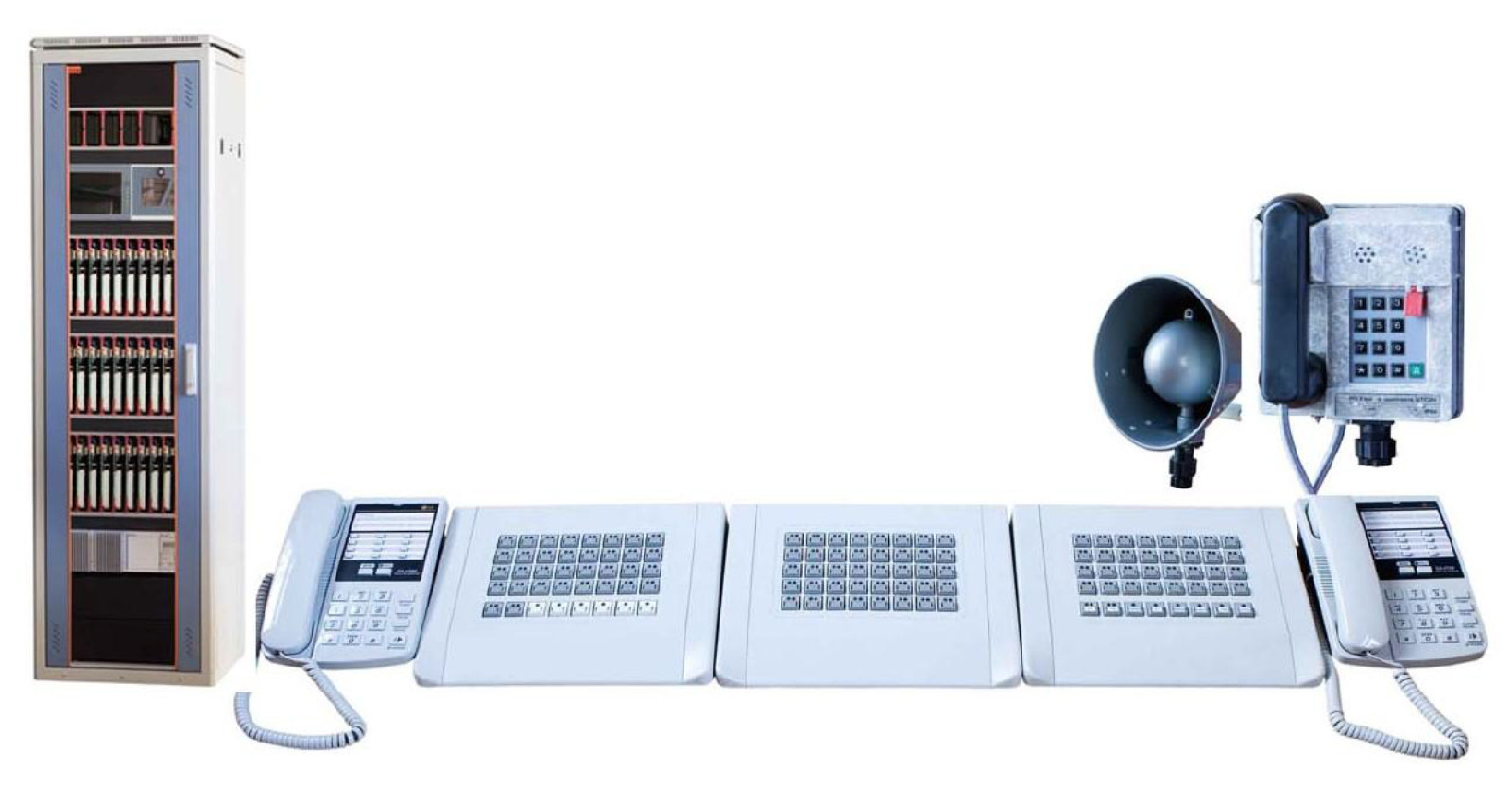

Состав комплекса ШТСИ4:

  • Пульт связи, выпускаемый в 2-х модификациях. Первая модификация представляет собой объединенное рабочее место диспетчера и оператора и состоит из двух базовых блоков пульта и, при необходимости иметь емкость пульта свыше 64 прямых абонентов, одной или двух консолей, а также блока питания БП60/5 В. Максимальная емкость пульта связи горного диспетчера – 144 абонента.

Вторая модификация – пульт связи сенсорный на базе промышленного компьютера с сенсорным монитором. Данный вариант исполнения пульта имеет только одно рабочее место горного диспетчера, при необходимости организации второго рабочего места для оператора устанавливается второй такой же пульт. Максимальная емкость сенсорного пульта – 320 абонентов.

  • Кроме описанных выше пультов в состав комплекса ШТСИ4 могут входить еще до 4-х пультов связи (например, пульт штаба ликвидации аварии, пульт энергодиспетчера и т.д.). Это могут быть либо сенсорные пульты, аналогичные пульту связи горного диспетчера, либо пульты состоящие из базового блока пульта диспетчера и до 2-х консолей.
  • Шкаф связи. В зависимости от емкости комплекса, определяемой заказом, поставляется один шкаф (от 4-х до 160 абонентов) или несколько. Максимальная емкость комплекса – 800 абонентов, причем все они или их часть могут являться абонентами одного или нескольких диспетчерских пультов, либо только абонентами АТС, использующими в шкафу ШТСИ только искрозащитный барьер. В шкаф связи входят блок питания и управления, промышленный компьютер, обеспечивающий взаимодействие всех узлов комплекса между собой и управление всеми режимами аппаратуры, и блоки абонентских субблоков, предназначенных для осуществления всех видов коммутации, требуемых в процессе установления соединения, а также обеспечивающих искрозащиту абонентских линий. По требованию заказчика в комплект поставки может быть включено электропитающее устройство с автоматическим переключением на резервное питание от аккумуляторной батареи.

           Максимальное расстояние от пульта до шкафа связи без применения специального оборудования 1200 м. По требованию заказчика в комплект поставки могут быть включены блоки, позволяющие выносить один или несколько шкафов связи на неограниченное расстояние от пультов и друг от друга;

  • взрывозащищенные телефонные аппараты ТАШ1-1 (телефонный режим) и ТАШ1-15 с  громкоговорителем HS-20 B (телефонный режим, громкоговорящее оповещение и прослушивание шумов). Аппараты ТАШ1-15-01 отличаются от аппаратов ТАШ1-15 возможностью совместной работы с устройствами аварийной световой сигнализации ТАШ-СС-15.



  • Устройство световой сигнализации вызова ТАШ-СС-1
  • Устройство аварийной световой сигнализации ТАШ-СС-15





  • Комплект радиотелефонной аппаратуры КРТА. Служит для организации искробезопасной радиотелефонной связи на прямолинейных участках подземной шахтной сети.



Подземные искробезопасные линии связи строятся на базе шахтных телефонных кабелей связи марки ТППШт или ТАШ со следующими параметрами:  52 £R<100 Ом/км; L£ 0,6 мГн/км; С0 £ 0,06 мкФ/км.


Подробное описание

             Комплекс ШТСИ4 обеспечивает выполнение следующих функций:

  •  телефонную автоматическую связь абонентов искробезопасной сети между собой и с абонентами поверхностной сети через общешахтную АТС;
  • телефонную автоматическую связь абонентов искробезопасной сети между собой и с абонентами поверхностной сети через встроенную АТС;
  • телефонную оперативную связь абонентов искробезопасной сети с диспетчером и оператором шахты;
  • световое дублирование сигнала вызова, поступающего на телефонные аппараты ТАШ1-1;
  • громкоговорящее оповещение с пульта диспетчера абонентов подземной сети, снабженных телефонными аппаратами ТАШ1-15, об аварийной ситуации;
  • посылка сигнала «сирена» громкоговорящим абонентам при возникновении аварии;
  • световое дублирование акустического сигнала «сирена»;
  • анализ диспетчером производственных шумов у абонентов, снабженных аппаратами ТАШ1-15;
  • симплексная громкоговорящая связь диспетчера с абонентами, у которых установлены аппараты ТАШ1-15;
  • оперативный вызов диспетчера нажатием кнопки «диспетчер» на аппаратах ТАШ1-1 и ТАШ1-15 либо набором цифр «555»;
  • возможность работы части телефонных аппаратов в качестве телефонов прямой связи с посылкой вызова диспетчеру сразу же при снятии микротелефонной трубки;
  • аварийный вызов диспетчера нажатием кнопки «авария» на аппаратах ТАШ1-1 и ТАШ1-15 либо набором цифр «333»;
  • автоматическое подключение к линии диспетчера прямой линии ВГСЧ при получении диспетчером сигнала «АВАРИЯ» с организацией конференц-связи: абонент – горный диспетчер – диспетчер ВГСЧ;
  • возможность экстренного подключения диспетчера к занятым абонентам, и, при необходимости, разрыва их соединения и продолжения разговора с одним из них;
  • возможность подключения диспетчера к соединительным линиям от АТС и ведения переговоров по ним (по 2 линии на каждое рабочее место пульта), прием вызова (акустический и оптический), набор номера в импульсном и тональном режимах;
  • возможность удержания как абонентов АТС, так и подземных абонентов (режим справки);
  • групповое громкоговорящее оповещение нажатием на одну заранее запрограммированную кнопку ( до 8 групп по 8 абонентов в каждой группе);
  • возможность разговора с рабочего места пульта как в телефонном режиме (по трубке), так и в дуплексном громкоговорящем режиме;
  • одновременную независимую работу нескольких пультов (например, горный диспетчер, энергодиспетчер, оператор УОФ, пульт главного инженера и т.п.). Максимальное количество пультов - 5, причем один из пультов (горного диспетчера)– с 2-мя рабочими местами.
  • возможность разнесения шкафов связи на значительные расстояния с помощью РЛС или оптоволоконных линий связи для обеспечения их работы на удаленных промплощадках;
  • обеспечение бесперебойной телефонной связи горного диспетчера с подземными абонентами в случае выхода комплекса из строя по 2-м резервным линиям;
  • тестирование абонентских линий в ручном или автоматическом режиме до нескольких раз в сутки;
  • возможность оперативного изменения конфигурации комплекса в процессе эксплуатации;
  • прямую телефонную связь между всеми пультами комплекса;
  • организация радиотелефонной связи стандарта DECT на прямолинейных участках шахтной сети;
  • запись переговоров со всех пультов с подачей абонентам предупреждающего акустического сигнала.
