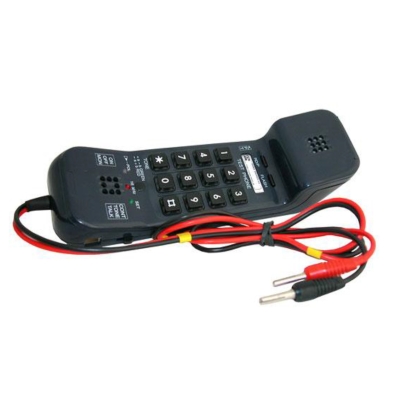

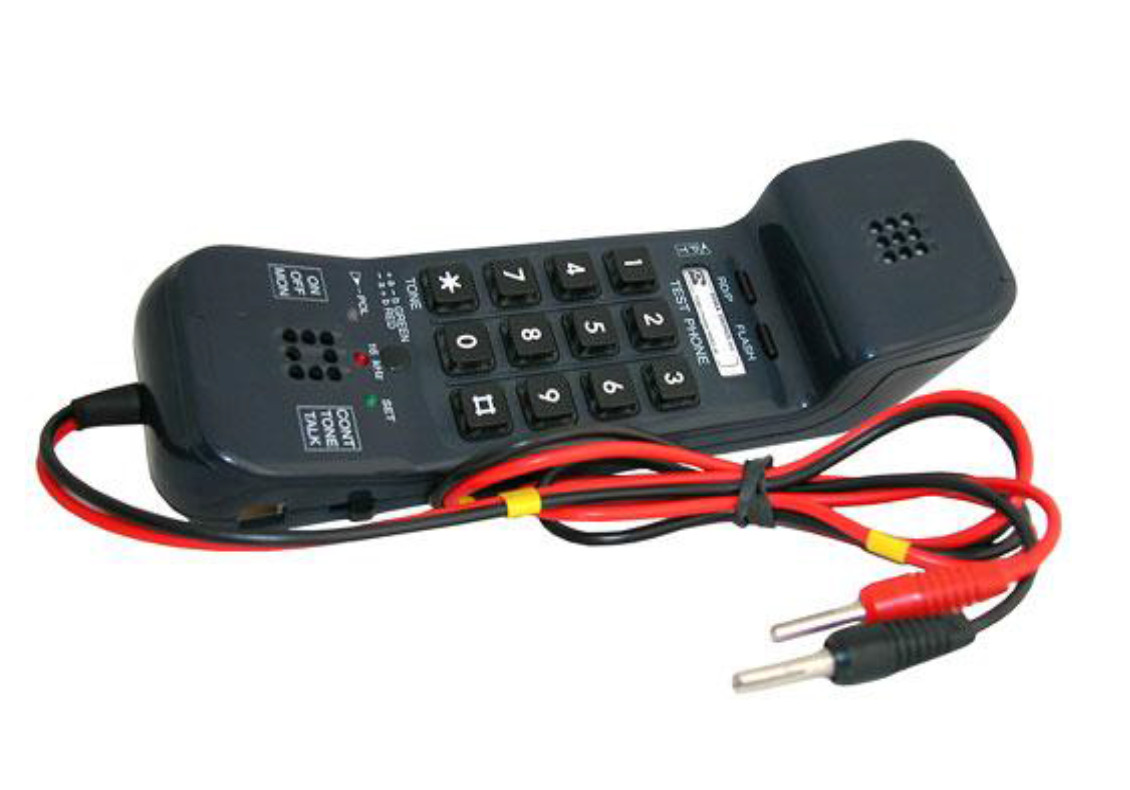

Монтёрский телефонный аппарат 4 FР 122 40.  Многофункциональны аппарат для проверки и контроля телефонной линии и конечного оборудования.

Телефон предназначен для тестирования телефонных линий в пределах питающего тока 15-70 мА. Три светодиода позволяют получить оптическую индикацию о ходе тестирования. Прибор позволяет осуществлять контроль проводимости линии, замыкания линии, передачу НЧ сигнала 900 Гц, определение полярности при помощи светодиодов, оптический и акустический контроль наличия тарификационных импульсов 16 кГц, контроля НЧ сигнала и мониторинг линии с большим входным сопротивление.

Набор номера может быть выполнен в импульсном, тональном и смешанном режиме.

Прибор допускает набор последнего набранного номера повторно и вкладывание паузы между сериями RD/P.

Основные функции:

  • импульсный, тональный и смешанный набор номера абонента;
  • повтор набранного номера, вкладывание паузы между сериями;
  • калибрированное прерывание линии, применяемое для доступа к службам, которые предоставляет телефонный коммутатор;
  • долговременное изменение режима набора, временное изменение режима набора;
  • оптический контроль полярности линии, контроль производится двухцветным светодиодом при правильной полярности зеленый свет и красный свет при неправильной полярности;
  • оптический и акустический контроль наличия тарификационных импульсов 16 кГц;
  • оптический контроля разговорного состояния телефона;
  • мониторинг НЧ сигнала;
  • контроль наличия вызываемого сигнала;
  • передача НЧ сигнала на абонентскую линию;
  • световой и звуковой контроль  проводимости линии;
  • световой контроль работоспособности батареи;
  • укладка в футляр.

В прибор устанавливается элемент питания типа 6F22.




Подробное описание

Комплектация прибора.

1. Зажим красный          1 шт;

2. Зажим чёрный           1 шт;

3. Кожаный футляр        1 шт;

4. Инструкция по эксплуатации;

5. Гарантийные условия.

<< свернуть


Технические характеристики
Разговорная цепь:
Относительное передающее затуханиеот + 2 до +7 дБ
Относительное принимающее затуханиеот - 2 до - 7 дБ
Относительное затухание местной связиот + 15 дБ
Однонаправленное сопротивлениеменее 320 Ом
Входной разговорный импеданс600 +/- 20% Ом
Кнопочный номеронабиратель.
Импульсный набор:
Частота набора10 +/- 0,5 Гц
Импульсное соотношение1,5 +/- 0,1
Пауза между цифрамиболее 800 мс
Пауза между сериямиболее 3 с
Частотный набор:
Частота наборасогласно CCITT
Уровень сигнала строка- 6 +/- 2 дБ
Уровень сигнала столбец- 3 +/- 2 дБ
Калибрированное прерывание100 +/- 20 мс
Дополнительные функции:
Чувствительность детектора тарификационных импульсов16 кГц +/- 80 Гц мин. 43,6 мВ
Генератор НЧ сигнала900 +/- 150 Гц / 4 +/- Vrms
Входное сопротивление для мониторинга НЧ сигналамин. 4200 Ом/1000 Гц
Контроль проводимости линиимакс. до 27 кОм
Импеданс вызывной цепиболее 4 кОм / 25/50 Гц
Вес комплекта0,48
Габаритные размеры215х59х76 макс. мм
Длинна кабеля до зажимов
Рабочая среда- 10 до + 40 град. С, не более 95%
