ETC 14 МОБАТАЙМ СИСТЕМС Первичные часы

ETC 14 Первичные часы

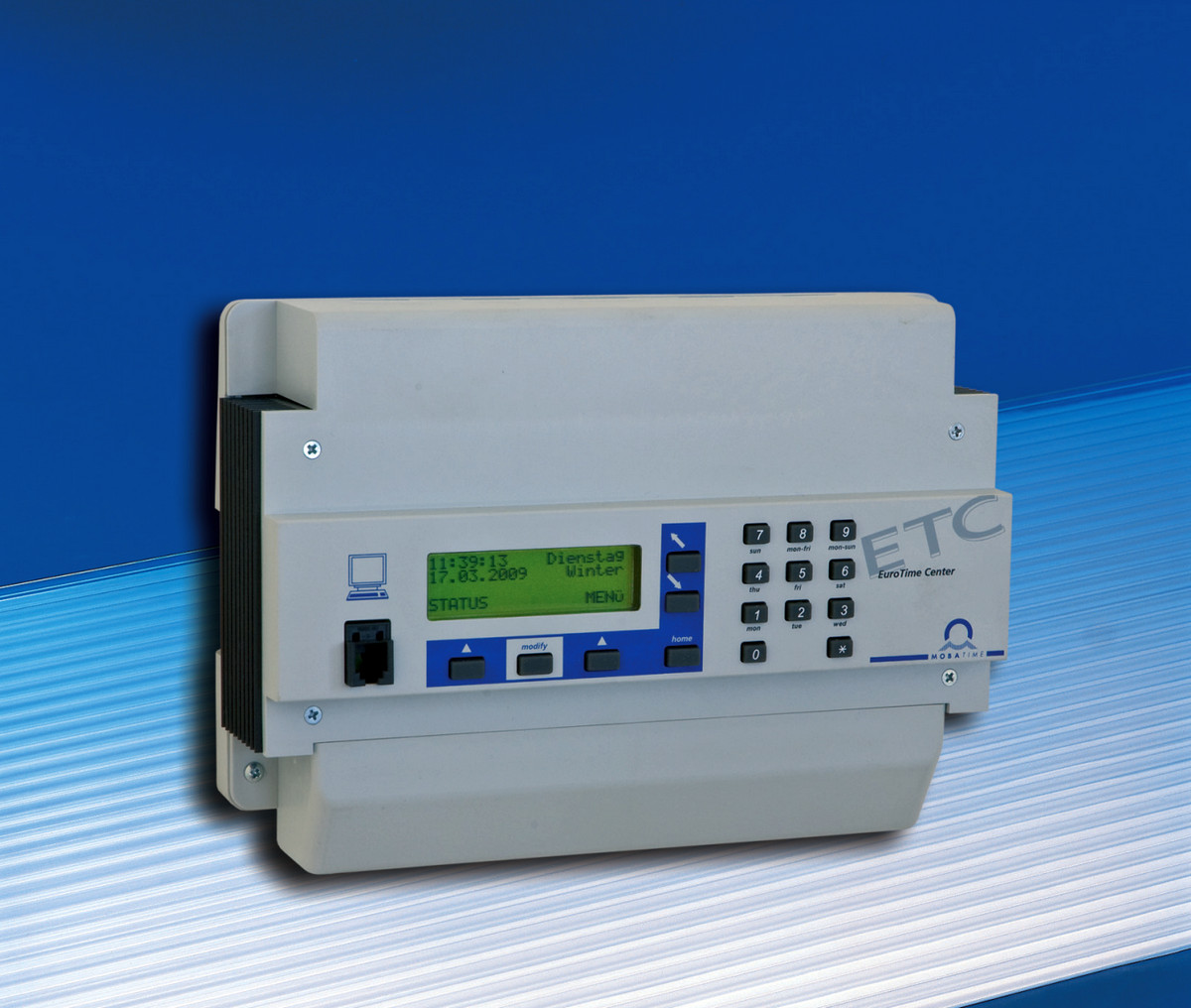

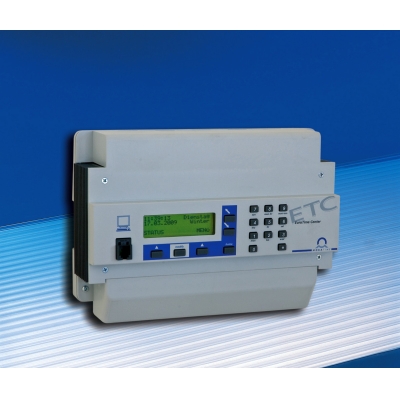

Первичные часы ETC 14
Артикул: sp884
Производитель: МОБАТАЙМ СИСТЕМС
Розничная цена:По запросу

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

Первичные часы MOBATIME ETC 14 это микропроцессорное устройство для построения системы единого времени с использованием традиционных (импульсных) или самоустанавливающихся вторичных часов, управляемых по линии MOBALine.

В дополнение к выходу линии вторичных часов, устройство оборудовано переключающимися контактами программируемых реле, позволяющими управлять внешним оборудованием (например, управление подачей школьных звонков, приборами освещения, отопления, оповещения и т.п.) в соответствии с назначенными программами.

Для обеспечения наиболее высокой точности отображаемого времени к ETC 14 могут быть подключены источники внешней синхронизации к DCF входу, к портам COM1 (RS232) и COM2 (RS422).

DCF – это код, содержащий точное время и дату, передаваемый длинноволновым передатчиком DCF77, расположенным в Майнфлингине (Германия). Сигнал DCF77 в зависимости от времени суток и года может быть принят на максимальном расстоянии от 1900 км (днём) до 2100 км (ночью).

Через последовательный интерфейс можно осуществлять синхронизацию с помощью устройств приема последовательных файлов обмена формата IF482, содержащие данные о времени и дате в виде последовательностей ASCII-символов, передаваемые по интерфейсу RS232 (порт COM1) или  RS422/RS485 (порт COM2).

ЕТС 14 предоставляет возможность подключения приемников GPS серии 2000 и 3000 к порту COM2 с интерфейсом RS 422 и протокол ом TSIP или NMEA 0183 для синхронизации в любой точке земного шара на основе спутниковой системы GPS (GlobalPositioningSystem).

Для линии вторичных часов может быть выбран один из следующих типов выходного сигнала:

  • импульсный;
  • DCF;
  • комбинированный DCF-импульсный;
  • MOBALine.

При установке импульсного типа линии ETC 14 генерирует разнополярные импульсы с периодом следования 1 минута, ½ минуты, 1/5 минуты, ⅛ минуты или 1 секунда (период устанавливается настройкой параметров). При установке типа выходного сигнала «DCF» генерируется синтетический активный код DCF (т. н. активный DCF). Возможен выбор одного из шести режимов. Тип «DCF-импульсный» комбинирует активный DCF и разнополярные минутные импульсы.

Для ETC 14 также может быть выбран тип выходного сигнала «MOBALine».

Программы реле состоят из 99 недельных программ и 64 канальных программ. Недельная программа описывает поведение реле в течение одной недели, независимо от даты и номера канала. Такая недельная программа может содержать несколько строк. Каждая строка содержит время события, день недели, когда оно возникает и необходимую функцию переключения, которая будет выполнена при наступлении события. Функция переключения выбирается из трёх значений: ВКЛ (включить реле), ВЫКЛ (выключить реле) и СИГНАЛ 01-99 с (включение реле на заданный период).

Канальные программы назначают каналу недельные программы в зависимости от даты. Канальные программы могут содержать несколько строк. Каждая строка содержит дату начала и номер используемой недельной программы. Таким способом можно запрограммировать до 1000 строк – это максимальное общее количество строк недельных и канальных программ.

Корпус ЕТС 14 выполнен из пластика и предусматривает монтаж на рейку DIN. Степень защиты корпуса - IP30.

Электропитание устройства предусмотрено от источника переменного тока напряжением 220 В. В случае необходимости (во время непродолжительного отключения внешнего электропитания) ЕТС 14 может быть подключено к источнику постоянного тока напряжением 24 В (батарея активного запаса хода типа BP ETC (R) 24 В / 2,3 А*ч). При снижении на батарее напряжения ниже 90% от номинального значения, устройство переходит на пассивный запас хода (работу от внутренней литиевой резервной батареи), что обеспечивает работу внутренних часов устройства (RTC) и хранение данных до момента возобновления электропитания.

Подробное описание

Первичные часы ETC 14 имеет габаритные размеры 202 х 145 х 64 мм.

Первичные часы ETC 12 имеет габаритные размеры 202 х 145 х 64 мм.

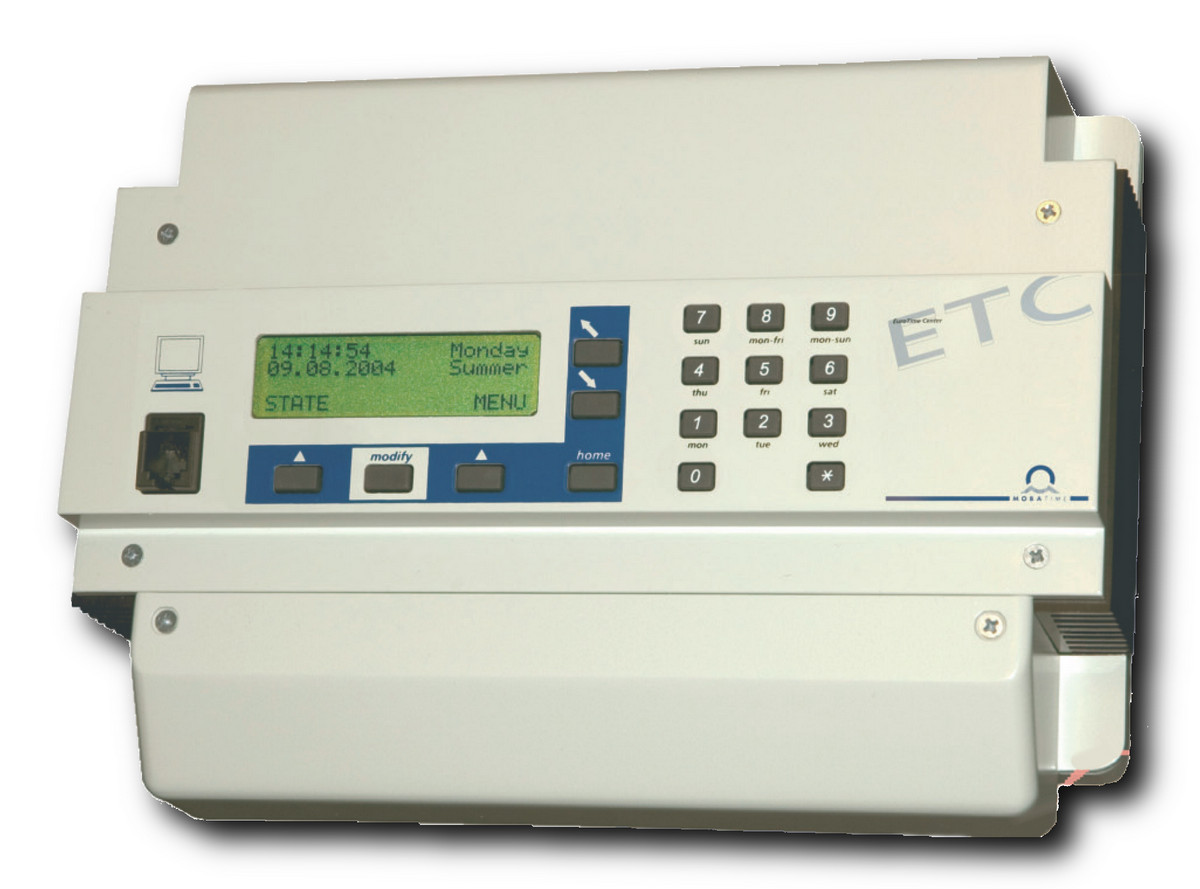

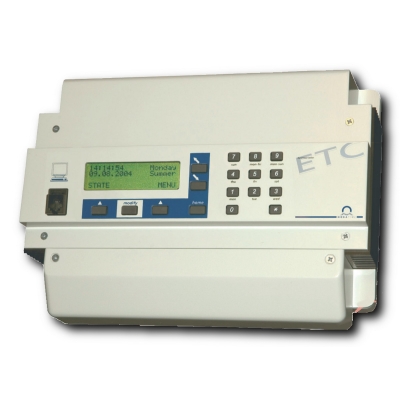

 На передней поверхности устройства расположены последовательный порт COM1,  четырёхстрочный дисплей, алфавитно-цифровая клавиатура и клавиши навигации. Последовательный порт COM1 (интерфейс RS232) обеспечивает загрузку данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm. Он подключается через разъем RJ10. ЖК дисплей имеет регулировку контрастности и подсветку и служит  для отображения данных интерфейса пользователя на русском языке.







Клавиши и их назначение:

  1.        Курсор перемещается направо и вниз.
  2.        Курсор перемещается влево и вверх.
  3.        Блок цифровых клавиш для ввода необходимых значений.
  4.        Режим, назад, отказ.
  5.        Выбор из списка необходимого элемента для изменения.
  6.        Меню, вперед, подтверждение.
  7.        Возврат к главному меню.




количество выходов 1
тип линии инастраиваемая - импульсная/ MOBALine
тип сигнала на импульсной линии – импульсы чередующейся полярности (24 В) минутные, 1/2 минутные, секундные и DCF импульсы
тип сигнала на линии MOBALine код MOBALine
максимальный ток по всем импульсным линиям 700 мА
максимальный ток по всем линиям MOBALine 500 мА (эф.)
независимый выбор типа линии, сигнала и часового пояса +
контроль значения тока на линии с выдачей сигнала ошибки -
перераспределение мощности между линиями -
автоматическая защита линий от перегрузки +
количество встроенных выходов 4
тип коммутации встроенных выходов («сухой контакт») переключение
коммутируемый ток при напряжении ~230 В 10 А
количество дополнительных релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine) 60
программы реле 99 недельных программ, 64 канальные программы, всего 1000 ячеек памяти для записи программ
шаг программы коммутации реле 1 мин.
длительность коммутации типа «подача сигнала» 1-99 сек.
количество логических входов, влияющих на исполнение канальных программ по схеме И/ИЛИ -
индикация 4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью
управление цифровая клавиатура с навигацией с помощью меню и выбором языка меню (EN, DE, FR, RU)
агрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm COM1
мониторинг со стороны MTC-CAS (порты RS232/RS422) -
выход реле («сухой контакт») для извещения об ошибках -
точность хода без внешней синхронизации, при температуре 20±5°С 0,1 сек./сутки
автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации +
автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время) +
количество предустановленных часовых поясов 80
количество программируемых часовых поясов 20
пассивный запас хода (хранение шкалы времени) 15 лет
приёмник DCF 77, MSF 60 (активная токовая петля) DCF вход
источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231) DCF вход
порт RS232, информационные сообщения в формате IF482 COM1
порт RS422, информационные сообщения в формате IF482, TSIP, NMEA COM2
модуль CAS часовой станции MTC (порты RS232/RS422) -
синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В) DCF выход
информационные сообщения в формате IF482 (RS232) COM1
информационные сообщения в формате IF482 (RS422) COM2
сетевое питание переменного тока 50 Гц, 85-265 В, 30 ВА
питание от источника постоянного тока 24 В, 30 Вт
температура 0 ... +50° C
относительная влажность 10...90%, без конденсации паров
степень защиты корпуса IP 30
габаритные размеры (Ш х В х Г), мм 202х145х64
масса около 2 кг
первичные часы ETC 14 1 шт.
руководство по эксплуатации 1 экз.
монтажный комплект для настенного крепления (1 DIN-рейка, 2 винта, 2 пластиковых дюбеля) 1 компл.
