Спектрон-220 Р Спектрон Взрывозащищённый инфракрасный извещатель пламени

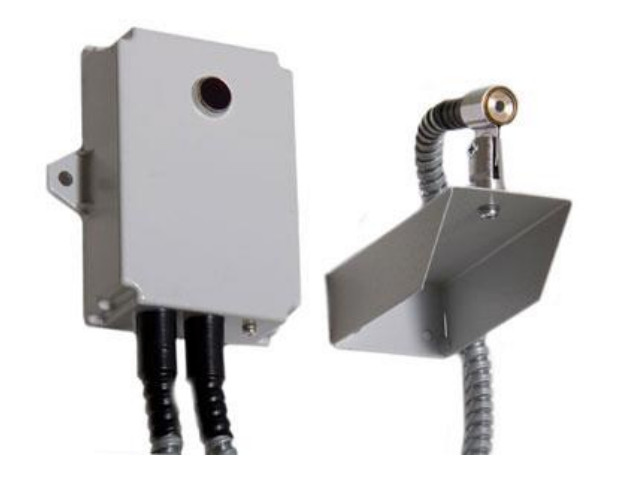

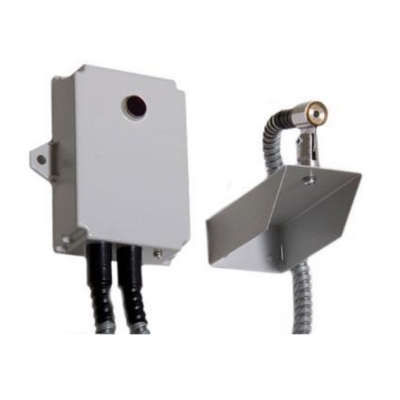

Спектрон-220 Р Взрывозащищённый инфракрасный извещатель пламени
Артикул: sp596
Производитель: Спектрон
Розничная цена:9 220 ₽/шт.
Оптовая цена:7 652 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

Взрывозащищённый инфракрасный извещатель пламени Спектрон-220Р, прибор способный обнаружить возгорание по инфракрасному излучению пламени, по воздействию ИК излучения на ИК датчик устройства, прибор формирует электрический сигнал и передаёт его на технические средства контроля и оповещения о пожаре.

Позволяет обнаруживать возгорание на дистанции до 30 м, площадь охвата датчика 700 кв.м.

Конструкция корпуса прибора позволяет применять его во взрывоопасной среде, где допускается наличие в атмосфере взрывоопасной газовой смеси и взрывоопасной пыли.

Особенностью конструкции прибора является разделённое нахождение прибора и датчика.

Маркировка взрывозащиты выносного датчика 0ExsIIT6, при этом основной корпус прибора не является взрывобезопасным.

Степень защиты от внешних воздействий среды IP 68, IP 66 для выносного датчика.

Область применения извещателя:

  • промышленные производства;
  • предприятия добычи и переработки природных ископаемых;
  • складские комплексы;
  • пищевые производства;
  • предприятия металлургии.

В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, появилась возможность селекции негативного влияния ламп накаливания освещённостью до 650 лк, при требуемых 250 лк, также ламп дневного света 3000 лк, при требуемых 2500 лк и появилась возможность реализовать устойчивую работу при действии рассеянного солнечного света до 20 000 лк.

Материал корпуса алюминиевый сплав.

Монтаж электрической части устройства производится на поверхность,а выносного датчика удалённо до 45 м, оптоволоконным кабелем, при использовании штатного кронштейна.



Подробное описание

Принцип работы заключается в следующем, подключенный в шлейф связи извещатель получает питание от этой линии, при срабатывании устройства оно меняет сопротивление, увеличивается потребляемый ток, что и служит командой для прибора контроля.

Подключение производится как в 2-х, так и 4-х проводную линию связи.

  • В случае подключения к 2-х проводному ШС, решение о срабатывании прибора производится по изменению потребляемого тока, добавочное сопротивление имеет возможность предустановки.
  • А случае подключения к 4-х проводному ШС, где контроль ведется отдельно от питания, принятие решения на сработку производится при помощи встроенного реле с "сухими контактами".

При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:

  1. Не следует устанавливать извещатель в подконтрольном помещении за стеклом;
  2. Не создавать преград между приёмником датчиком и отведённой для контроля территории;
  3. Периодически производить уборку пыли с поверхности устройства, которая может снизить чувствительность приёмника.

Дополнительное оборудование:

Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ТП5.




Маркировка взрывозащиты выносного датчика 0ExsIIT6
Напряжение питания 9 ÷ 28 В
Спектральная чувствительность 0,8 ÷ 1,1 мкм
Чувствительность:
ТП5 30 м
ТП6 12 м
Время срабатывания не более 30 с
Угол обзора 90 град
Устойчивость к прямому свету:
лампы накаливания не менее 250 лк
люминесцент. лампы не менее 2500 лк
Устойчивость к рассеянному солнечному свету (без модуляции) 20 000 лк
Потребляемый ток "Дежурный режим" 9-12 В 0,2 мА
Потребляемый ток по 4-х проводной линии связи 22 мА
Нагрузочные характеристики «сухого» контакта реле по напряжению 50 В
Нагрузочные характеристики «сухого» контакта реле по току 0,2 мА
Время восстановления 2 с
Степень защиты оболочкой по ГОСТ 14254 IP 68
Степень защиты оболочкой по ГОСТ 14254 выносного датчика IP 66
Габаритные размеры прибора 125х130х35 мм
Габаритные размеры выносного датчика Ø 18х40 мм
Рабочая температура прибора –50 ÷ +55 ºС
Рабочая температура выносного датчика –60 ÷ +120 ºС
Вес 500 г
