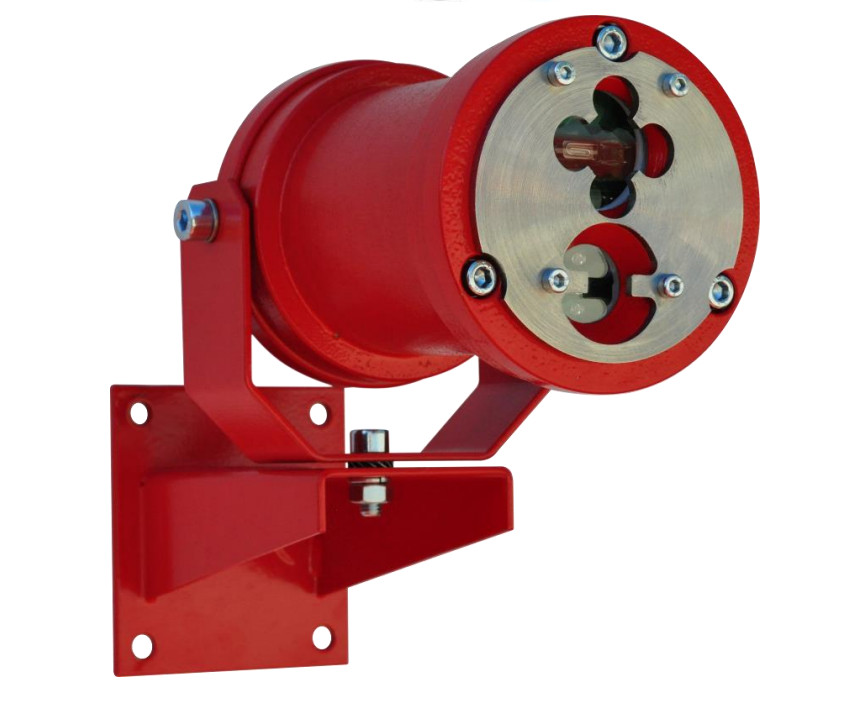

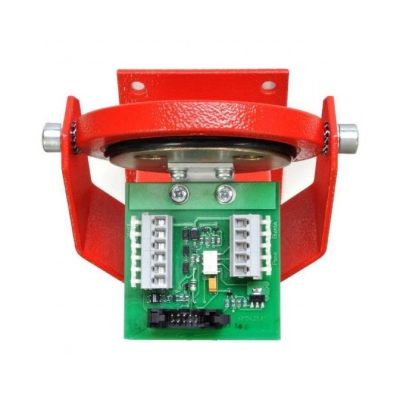

Взрывозащищённый инфракрасный/ультрафиолетовый цифровой извещатель пламени Спектрон-601-Exd-М (HART) прибор способный обнаружить возгорание как по инфракрасному так и по ультрафиолетовому излучению пламени, по воздействию ИК излучения на ИК датчик устройства и воздействию УФ излучения на УФ датчик устройства, прибор формирует электрический сигнал и передаёт его технические средства контроля и оповещения о пожаре, используя при этом частотно-модулированный сигнал - протокол HART.
Маркировка взрывозащиты РВ ExdI/1ExdIICT5, по Р 51330.0 ( МЭК 60079-0) и могут применяться в помещениях подверженных наличием в атмосфере легковоспламеняющихся газов и пожароопасной пыли, с требованием для группы I с подгруппой IIА, IIВ, IIС.
Материал корпуса оцинкованная сталь, с повышенной устойчивостью к механическому воздействию, на юстировочном кронштейне.
Область применения извещателя:
В данном устройстве реализована дискретная обработка сигнала, что значительно повысило уровень помехоустойчивости, а возможность работы в спектре УФ излучения с длиной волны в пределах 185 нм - 260 нм, позволяет исключить приём сигнала от солнечного излучения, так как в данном диапазоне частот атмосфера планеты поглощает УФ излучение, что позволяет защититься от ложного срабатывания извещателя. А в диапазоне ИК излучения 0,8 - 1,1 мкм позволяет принимать сигналы на других частотах что позволяет повысить производительность устройства. Применение специализированных алгоритмов обработки сигналов позволяет исключить принятие решения устройством от отражённых бликов и осветительных приборов.
Протокол HART позволяет производить передачу сигналов от датчика на контрольное устройство по средствам передачи цифрового сигнала, частотно-модулированной аналоговой последовательностью, что значительно позволяет ускорить скорость передачи сигнала, а также при использовании модема допускается удалённо производить программирование устройства. Питание передаётся фантомно, по одной и той же линии вместе с информационным сигналом.
На выходе из устройства датчик формирует двоичный сигнал аварии "Пожар", либо сигнал самоконтроля "Неисправность.
При выборе месторасположения объекта следует помнить физические возможности приёмника ИК излучения пламени:
При включении датчика в двухпроводную линию сигнал "Пожар" инициализируется по изменению тока потребления устройства, которое может задаваться в настройках.
Дополнительное оборудование:
Для диагностики устройства и тестирования зоны охвата применяют излучатель тестового сигнала ТП-5, ТП-6, который позволяет сформировать тестовый сигнал.
Маркировка взрывозащиты | РВ ExdI/1ExdIICT5 |
Напряжение питания | 9 - 28 В |
Потребляемый ток "Дежурный режим" 9-12 В | 0,35 мА |
Потребляемый ток "Дежурный режим" 12-28 В | 0,25 мА |
Потребляемый ток , режим "Пожар" | 3-15 мА |
Спектральная чувствительность | |
УФ | 185 - 260 нм |
ИК | 0,8 - 1,1 мкм |
Чувствительность: | |
ТП5 | 30 м |
ТП6 | 12 м |
Время срабатывания | 3, 7, 15, 22 (уст. заводская) с |
Угол обзора | 120 град |
Устойчивость к прямому свету: | |
лампы накаливания | не менее 250 лк |
люминесцент. лампы | не менее 2500 лк |
Устойчивость к рассеянному солнечному свету (без модуляции) | 80 000 лк |
Время восстановления | 2 с |
Рабочая температура | –60 ÷ +75 ºС |
Степень защиты оболочкой по ГОСТ 14254 | IP 68 |

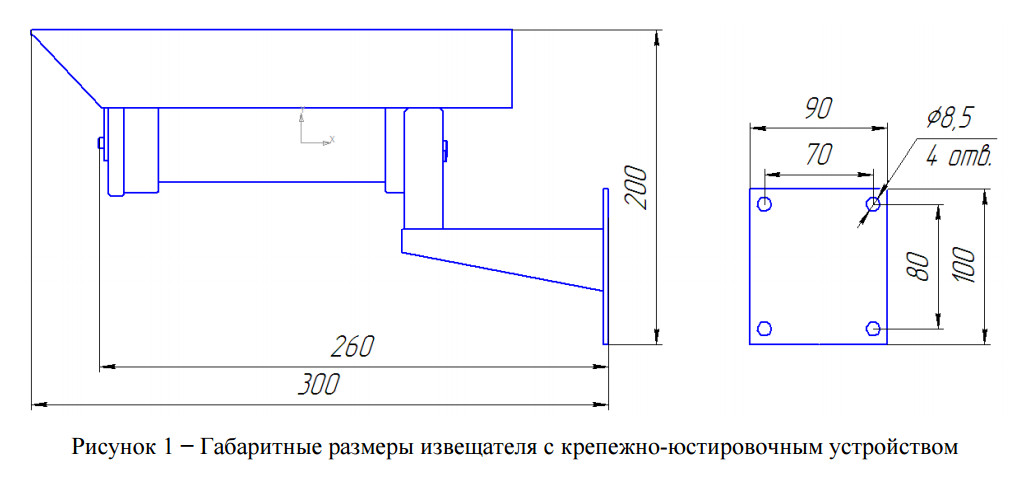

Габаритные размеры | 300х200х90 мм |
Вес | 4 кг |
