ИП 101Спектрон-Т-Р Н Спектрон Взрывозащищённый тепловой извещатель пламени

ИП 101Спектрон-Т-Р Н Взрывозащищённый тепловой извещатель пламени

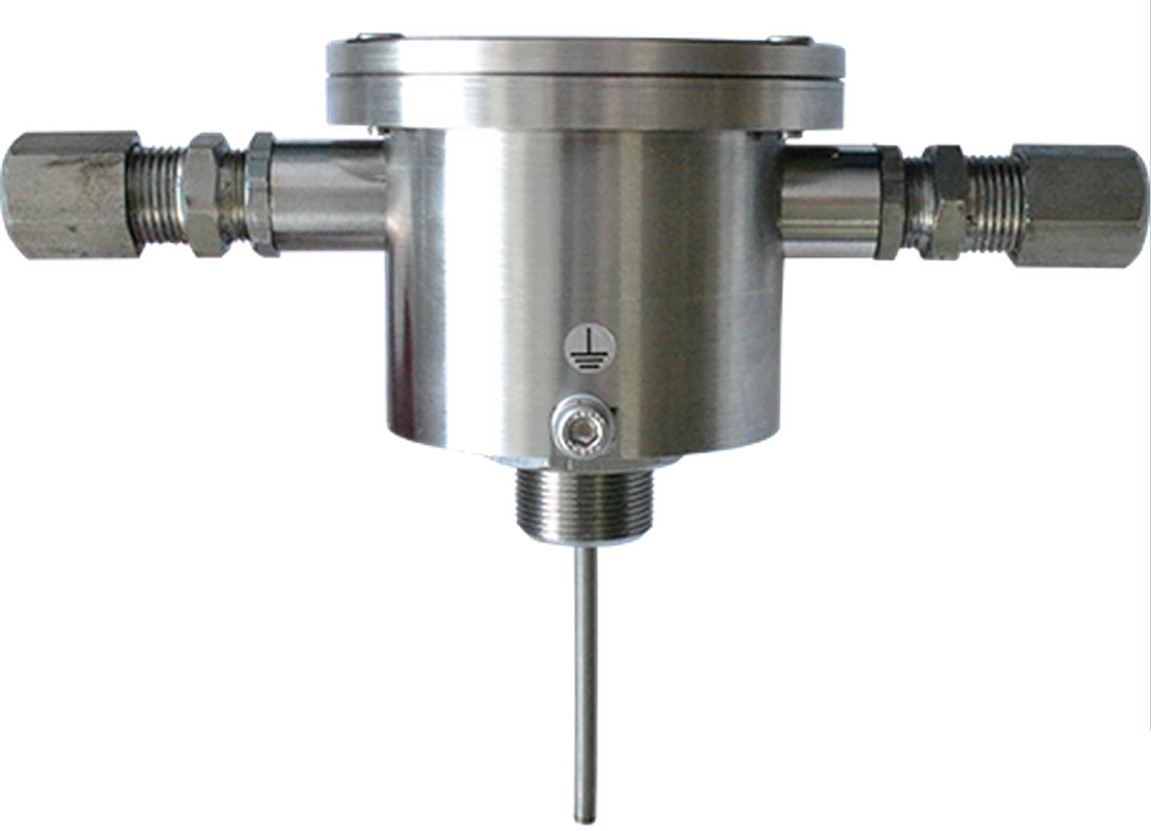

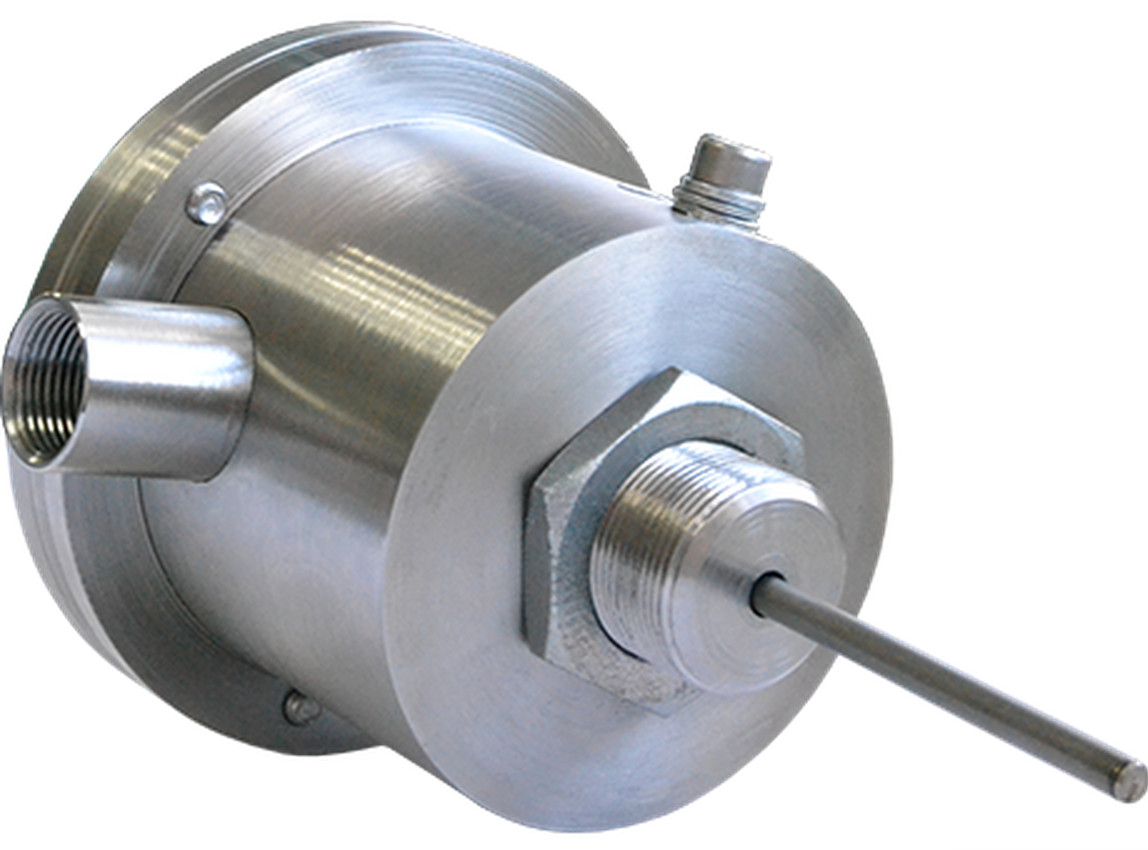

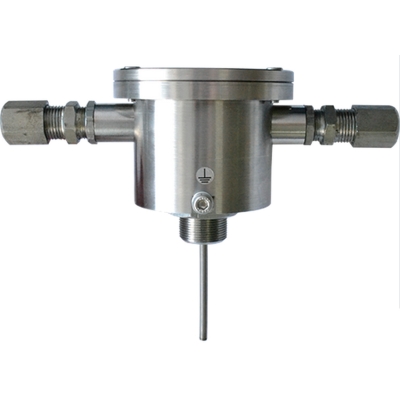

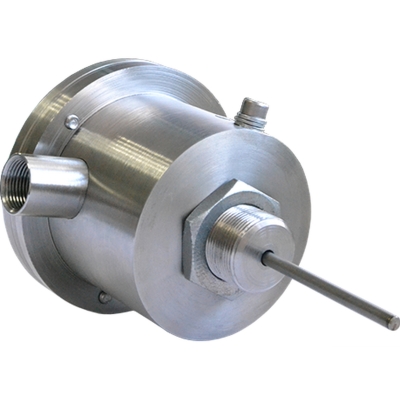

Взрывозащищённый тепловой извещатель пламени ИП 101Спектрон-Т-Р Н
Взрывозащищённый тепловой извещатель пламени ИП 101Спектрон-Т-Р Н
Артикул: sp384
Производитель: Спектрон
Розничная цена:11 900 ₽/шт.
Оптовая цена:11 067 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

Взрывозащищённый тепловой извещатель пламени ИП 101Спектрон-Т-Р Н прибор способный обнаружить возгорание по повышению уровня температуры в окружающей среде, принцип работы заключается в том что, если температура нарастающего пламени превысит заданный уровень срабатывания, а также скорость нарастания превысит заданный уровень, или одновременно два параметра выйдут за установленные пределы, то прибор сформирует сигнал "Пожар" с последующей выдачей его на приёмно-контрольную аппаратуру.

Прибор этой серии обладает повышенной надёжностью, устойчивостью к отказам за счет применения схемы с двумя измерениями, одно из которых измерение для самопроверки, в ходе которого производится сравнение температур.

Маркировка взрывозащиты РВ Ехd[ia]IX/1Exd[ia]IICT4/T5/Т6Х, применён способ защиты - искробезопасная цепь, в соответствием с требованиями группы 1 на такого типа оборудование IIA, IIB, IIC по ГОСТ 30852.0 (МЭК 60079.0). Применение такого рода извещателей допускается в среде, где в ходе технологического процесса допускается повышение концентрации в воздухе горючей смеси пыли и газа категории IIA, IIB, IIC.

Данный тип приборов предназначен для работы в 2х и 4х  проводной линии связи, в максимальном режиме реакции, дифференцированном и максимально-дифференцированном, возможность выбора класса температуры сработки от А1 до Е и от А1R до ER.

При срабатывания датчика сформированный сигнал "Пожар" представляет собой сигнал с изменённым током потребления извещателем, который может отдельно быть задан

Область применения извещателя:

  • предприятия добычи энергоресурсов и сырья;
  • предприятия переработки полезных ископаемых;
  • терминалы хранения и перевозки углеводородного сырья;
  • пищевая промышленность;
  • химические отрасли.

Извещатель пламени допускается к установке, в соответствие с правилами применения  во взрывоопасных зонах помещений и наружных установок согласно классификации главы 7.3. ПУЭ (шестое издание), ГОСТ 30852.9, ГОСТ 30852.13 и других нормативно правовых документов.

Материал корпуса нержавеющая сталь 12Х18Н10Т, что позволяет дополнительно защитить прибор от механического воздействия.



Подробное описание

Состояние выходных сигналов:

При работе в двухпроводном шлейфе связи сигнал "Пожар"  выдаётся путём изменения тока потребления прибором, в зависимости от выбранного добавочного сопротивления, а сигнал "Неисправность" выдаётся путём разрыва шлейфа связи.

При работе в четырёхпроводной линии, где питание передаётся отдельно, без наличия добавочного сопротивления, сигнал "Пожар" будет выдаваться путём срабатывания релейного контакта, которое может быть в замкнутом или разомкнутом состояниях. Сигнал "Неисправность" будет выдан в таком случае путём изменения состояния оптопары.

Дополнительное оборудование:

Для удобства монтажа может использоваться кронштейн, крепёжное устройство К-05.


Маркировка взрывозащиты РВ Ехd[ia]IX/1Exd[ia]IICT4/T5/Т6Х
Температура срабатывания (максимальный режим реакции) ºС
А1(Т6) 54 – 65
А2(Т6) 54 – 70
А3(Т6) 64 – 76
В(Т6) 69 – 85
C(T5) 84 – 100
D(T4) 99 – 115
E(T4) 114 – 130
Скорость наростания температуры (дифференнцированный режимреакции) ºС/мин Время срабатывания, с
5 120 - 500
10 60 - 242
20 30 - 130
30 20-100
Режимы работы по характеру реакции, температурный класс настройки
Максимальный А1, А2, А3,B, C, D, E
Диффернцированный
Максимально-дифференцированный A1R, A2R, А3R, BR, CR, DR, ER
Напряжение питания 9 - 28 В
Ток потребления в режиме «ДЕЖУРНЫЙ», не более 0,25 мА
Ток потребления в режиме «ДЕЖУРНЫЙ» реле 5 мА
Ток потребления в режиме «ПОЖАР» 3 - 15 (выбор осуществляется по заказу)
Ток потребления в режиме «ПОЖАР» реле 30 мА
Нагрузочные характеристики релейного контакта 30 В/100мА
Время восстановления 2 с
Время выхода в режим «ДЕЖУРНЫЙ» 2 с
Рабочая температура –55 ÷ +130 ºС
Степень защиты оболочкой по ГОСТ 14254 IP 68

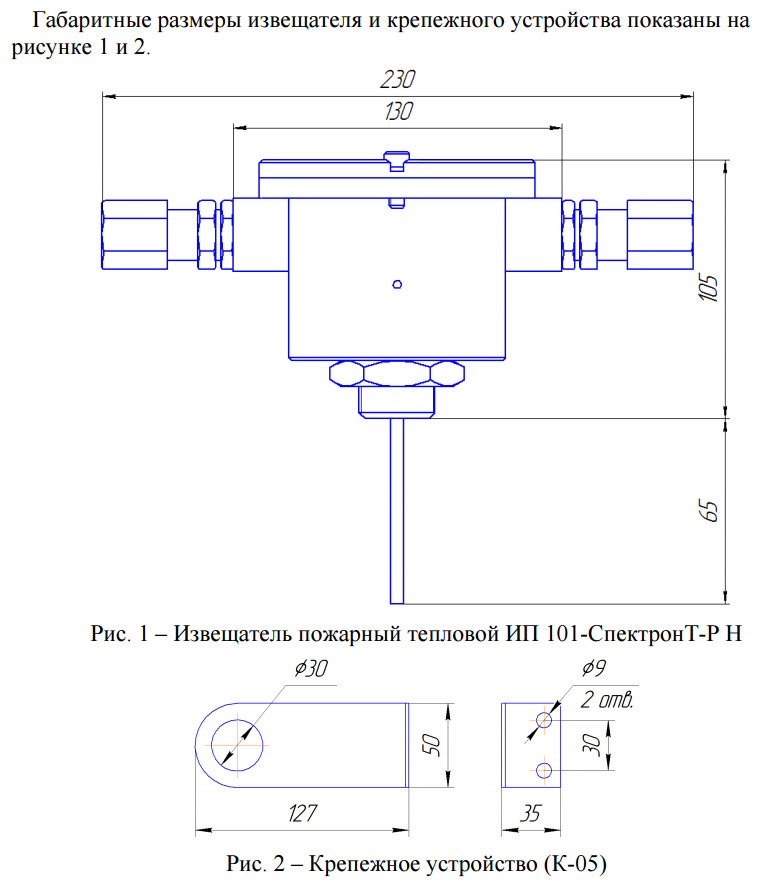

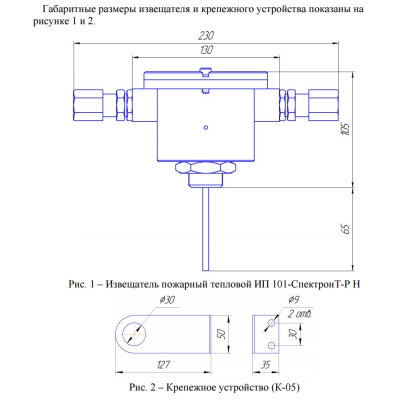

Габаритные размеры 226х154х104 мм
Вес 2300 г
