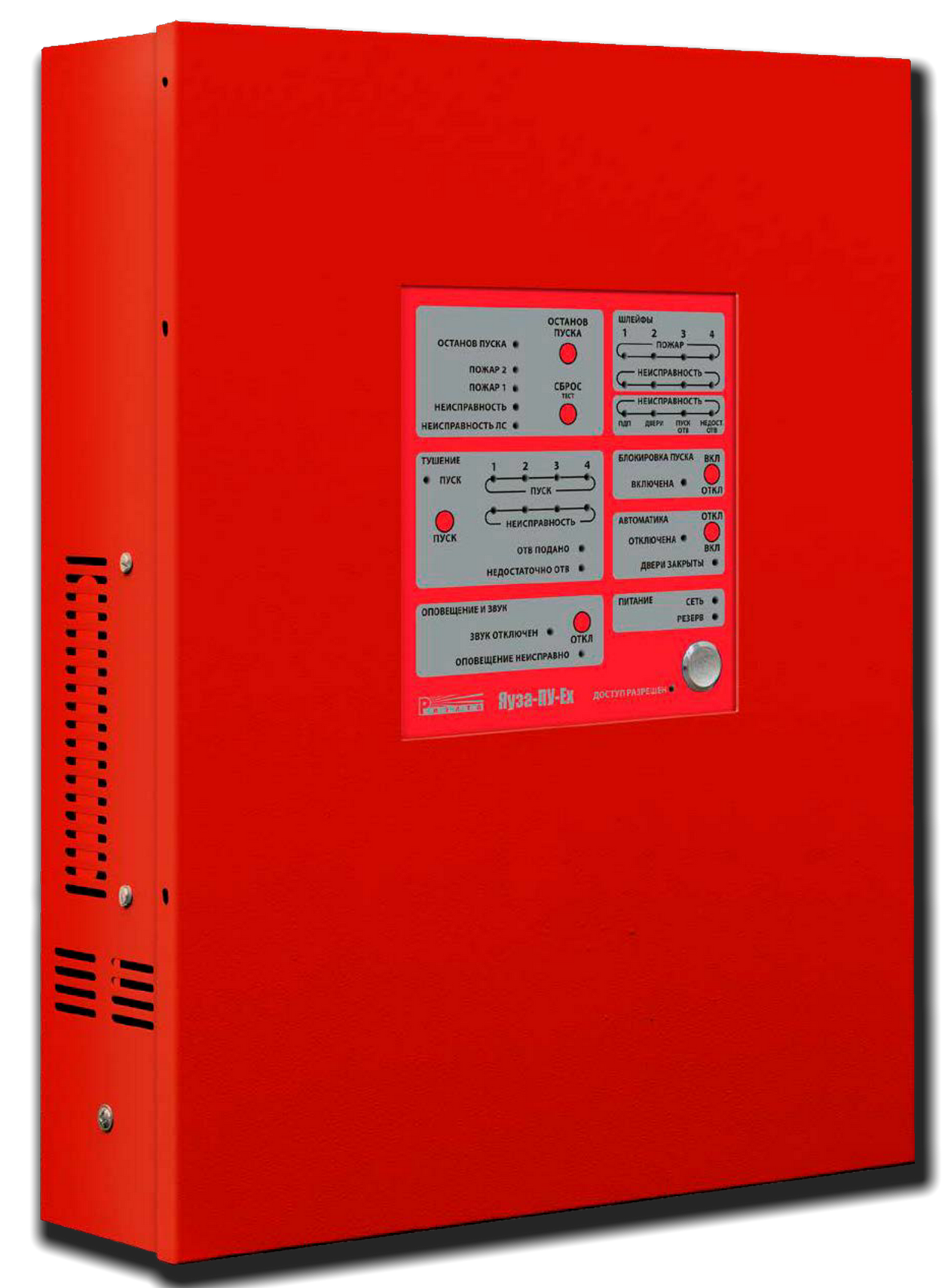

Яуза-ПУ-Еx РИЭЛТА Прибор приемно-контрольный и управления пожарный

Яуза-ПУ-Еx Прибор приемно-контрольный и управления пожарный
Прибор приемно-контрольный и управления пожарный Яуза-ПУ-Еx
Артикул: sp2001
Производитель: РИЭЛТА
Розничная цена:По запросу

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

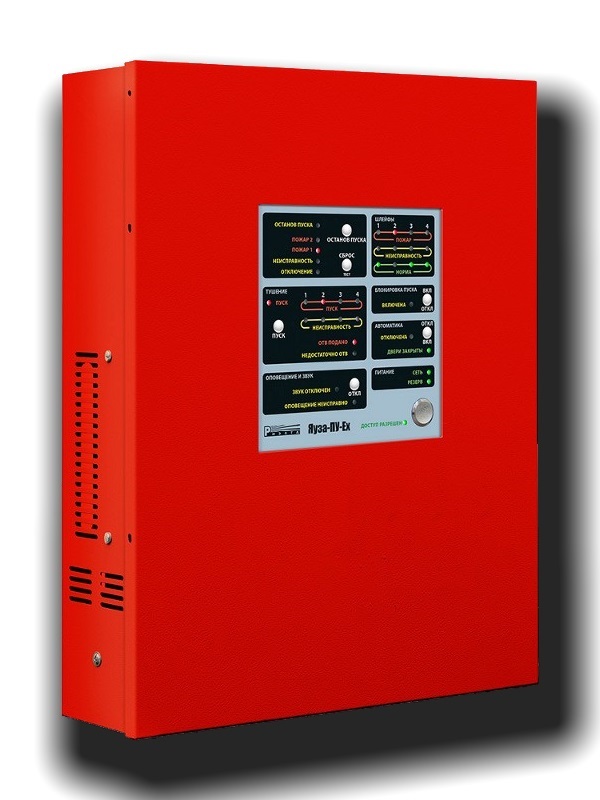

Прибор приемно-контрольный и управления пожарный «Яуза-ПУ-Ех» (далее ППКУП Яуза-ПУ-Ех) производства ЗАО «РИЭЛТА» предназначен для организации охраны во взрывоопасных зонах помещений и наружных установок, а также создания:

  • систем пожарной сигнализации;
  • систем охранной сигнализации;
  • систем охранно-пожарной сигнализации;
  • систем автоматического пожаротушения и оповещения о пожаре .

ППКУП Яуза-ПУ-Ех может применяться:

  • на промышленных объектах малого и среднего размера;
  • на объектах имеющих в своем составе большое количество взрывоопасных зон.

Также ППКУП Яуза-ПУ-Ех имеет возможность:

  • интеграции в общую систему безопасности объекта;
  • включения в состав автоматизированной системы управления и мониторинга.

ППКУП Яуза-ПУ-Ех может использоваться для организации охраны:

  • на объектах нефтегазовой отрасли;
  • на химических, горнорудных и металлоперерабатывающих предприятиях;
  • на объектах фармацевтической, деревообрабатывающей, кондитерской, зерноперерабатывающей промышленностей;
  • на АЗС, различных складах и объектов другого назначения со взрывоопасными зонами.

Прибор Яуза-ПУ-Ех имеет четыре входа для искробезопасных шлейфов пожарной сигнализации (ШПС), два искробезопасных источника для питания извещателей (ИП), четыре искробезопасных выхода оповещения, два искробезопасных входа контроля пуска / достаточности ОТВ, один искробезопасный шлейф контроля состояния дверей, вход для искробезопасного шлейфа подключения пультов дистанционного пуска (ПДП) и четыре искробезопасных выхода управления исполнительными устройствами пожаротушения (ПУСК). Также в своем составе прибор имеет ненеискробезопасные входы / выходы оповещения, подачи электропитания оповещателей, подключения внешних ЛС, подключения шлейфов контроля и управления без средств взрывозащиты, сигнальных реле для формирования извещений, источника питания, программируемых силовых реле, внешнего источника питания прибора.

Прибор Яуза-ПУ-Ех осуществляет:

  • прием и обработку извещений по 4-м безадресным радиальным искробезопасным шлейфам пожарной сигнализации;
  • прием и исполнение команд от ПДП;
  • прием и обработку извещений датчиков подачи / достаточности ОТВ;
  • непрерывный контроль собственной исправности и исправности подключенных к нему цепей (ШС, ШПС, оповещения и линий связи ЛС);
  • обработку полученных по радиальным безадресным ШС извещений путем контроля величины сопротивления в цепях ШС;
  • обработку поступающих по безадресным радиальным ШПС извещений в двух режимах («пожарный» - увеличение тока при срабатывании извещателей,  «нормально-разомкнутый»; «пожарный тепловой» - уменьшение тока при срабатывании извещателей, «нормально-замкнутый»). Выход измеренного значения сопротивления в цепях ШС за установленные пределы интерпретируется прибором как неисправность (обрыв, КЗ);
  • по результатам обработки извещений формирование и передачу по линиям связи извещений о состоянии прибора и контролируемой зоны, управление подключенными к его выводам световыми и звуковыми оповещателями, управление автоматическими средствами пожаротушения, расположенными как во взрывоопасной зоне, так и за ее пределами, контроль исполнения команд автоматического пожаротушения (щлейфы контроля датчиков подачи ОТВ);
  • возможность управления исполнительными устройствами без средств взрывозащиты, подключенными к контактам выходных силовых реле;
  • бесперебойное электропитание искробезопасных извещателей, с видом взрывозащиты искробезопасная электрическая цепь «i», согласованных по электрическим и искробезопасным параметрам;
  • бесперебойное электропитание электротехнических устройств без средств взрывозащиты;
  • ведение журнала событий, с указанием источника информации, привязкой к реальному времени поступления извещений и возможностью их чтения с ПК через USB порт;

Прибор Яуза-ПУ-Ех располагается вне взрывоопасной зоны и обеспечивает контроль и управление оборудованием, расположенным как в пределах взрывоопасной зоны, так и за ее пределами.

Конфигурирование  прибора  осуществляется  с  использованием  программного обеспечения «Конфигуратор Яуза-Ех» при подключении прибора к персональному компьютеру через порт USB.

Управление прибором Яуза-ПУ-Ех может осуществляться при помощи:

  • кнопок и ключей Touch Memory на передней панели прибора;
  • ключей Touch Memory с выносного считывателя;
  • выносной клавиатуры Яуза-КВ;
  • устройств постановки / снятия «УПС-Ех» и «Ладога УПС-А».

К ЛС приборов Яуза-ПУ-Ех, допускается подключение устройств, поддерживающих внутренний протокол информационного обмена между компонентами комплекса ППКУП «ЛАДОГА-А»

С ППКУП Яуза-ПУ-Ех могут использоваться следующие типы извещателей: магнитоконтактные; электроконтактные; с отдельными цепями питания, имеющие на выходе контакты реле; c электропитанием по цепи ШС, передающие извещение изменением тока потребления.

Оборудование, включаемое в искробезопасные цепи шлейфов сигнализации, оповещения и питания приборов Яуза-ПУ-Ех, должно относиться к взрывозащищенному электрооборудованию по ТР ТС 012/2011, ГОСТ 30852.10-2002 (МЭК 60079-11:1999) с видом взрывозащиты «искробезопасная  электрическая цепь «i»» и должно быть согласованным по электрическим и искробезопасным параметрам.

Электропитание Яуза-ПУ-Ех может осуществляться:

  • от сети переменного тока напряжением от 187 до 242 В частотой 50 Гц;
  • от внешнего источника постоянного тока с выходным напряжением 10 до 30 В и допустимым током нагрузки до 3 А;
  • от одной аккумуляторной батареи АКБ, либо комплект из двух, c выходным напряжением 12 В и суммарной емкостью 2х12 А*ч

Подробное описание

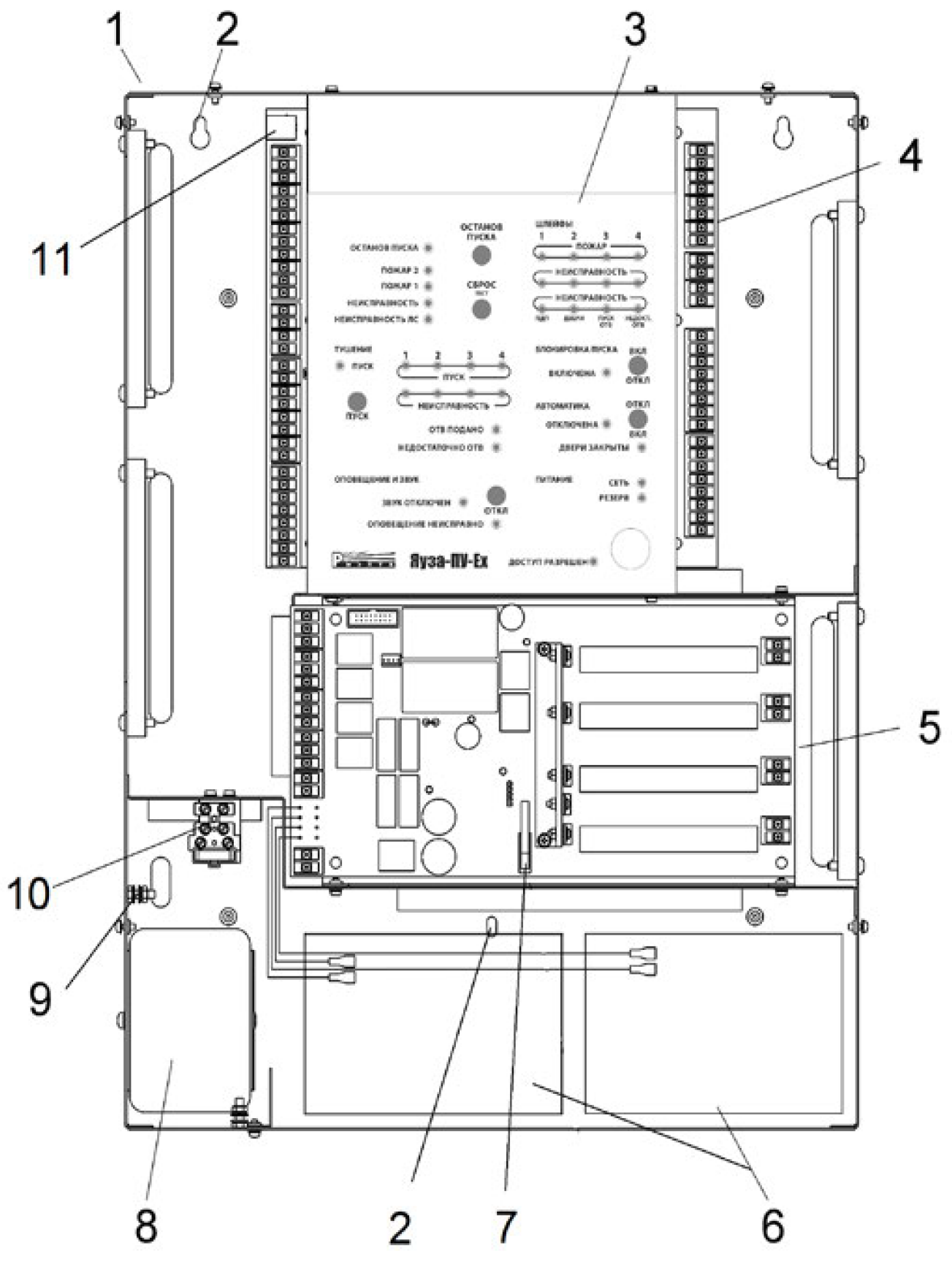

Конструкция и внешний вид прибора «Яуза-ПУ-Ех» со снятой крышкой.

Основные конструктивные элементы прибора: 1 – основание корпуса; 2 – крепежные отверстия; 3 – панель управления; 4 – плата управления; 5 – плата ПУСК; 6 – аккумуляторная батарея; 7 – датчик вскрытия корпуса; 8 – трансформатор; 9 – клемма для подключения защитного заземления; 10 – клеммы для подключения  основного источника; 11 – USB разъем.

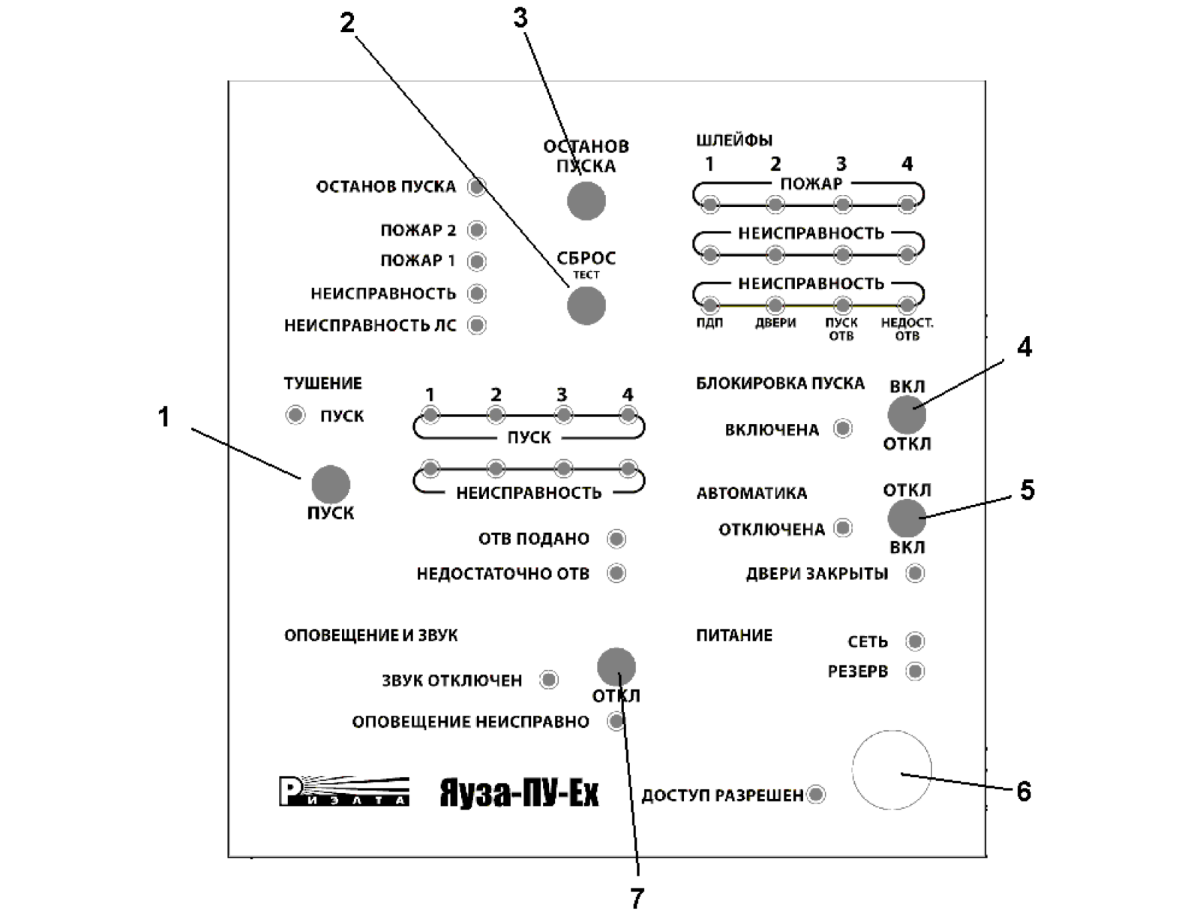

 Панель управления прибором «Яуза-ПУ-Ех».

На лицевой панели расположены кнопки управления прибором: 1 - Кнопка «ПУСК»; 2 - СБРОС; 3 - ОСТАНОВ ПУСКА; 4 - «БЛОКИРОВКА ПУСКА ВКЛ/ОТКЛ»; 5 - АВТОМАТИКА  ОТКЛ/ВКЛ; 6 - считыватель ключа доступа; 7 - ОПОВЕЩЕНИЕ И ЗВУК ОТКЛ.

Считыватель карты PROXIMITY (6) обеспечивает считывание ключей авторизации доступа. Предъявление валидного ключа доступа разблокирует кнопки управления прибором, режим отображается включением индикатора «ДОСТУП РАЗРЕШЕН». Доступ к управлению прибором остается открытым в течение 10 секунд от момента предъявления ключа либо от момента последнего нажатия на кнопки управления. Без предъявления ключа активна только кнопка ЗВУК ОТКЛ.

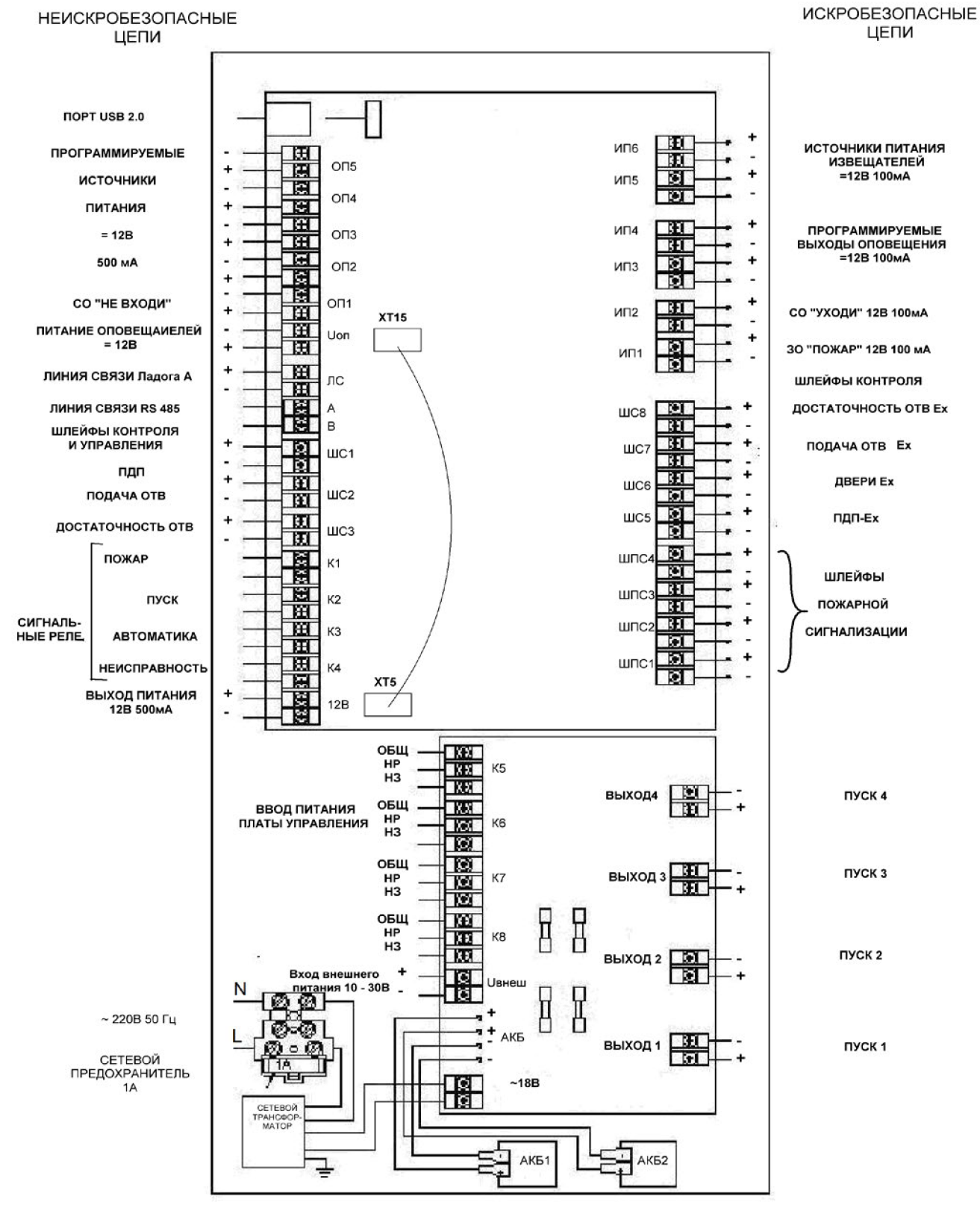

Расположение внешних выводов прибора.

Выводы, расположенные в правой части прибора, являются искробезопасными. Выводы в левой части прибора не имеют средств искрозащиты.


Количество искробезопасных ШПС 4
Количество искробезопасных источников электропитания ИП 2×100 мА
Количество искробезопасных выходов оповещения 4×100 мА
Количество искробезопасных выходов пуска ОТВ 4×600 мА
Максимальное выходное напряжение искробезопасных ШС (ШПС1-ШПС4, ШС5-ШС8) U, В 14
Максимальное выходное напряжение искробезопасных выходов оповещения (ИП1- ИП4) U, В 14
Максимальное выходное напряжение искробезопасных источников электропитания (ИП5, ИП6) U, В 14
Максимальное выходное напряжение искробезопасных выходов пуска (Выход1-Выход4) U, В 13
Максимальный выходной ток цепей ШС (ШПС1-ШПС4, ШС5-ШС8) [Ехiа]IIС I, мА 65
Максимальный выходной ток цепей оповещения (ИП1- ИП4) [Ехiа]IIС I, мА 150
Максимальный выходной ток цепей ИП (ИП5, ИП6) [Ехiа]IIС I, мА 150
Максимальный выходной ток цепей пуска (Выход1-Выход4) [Ехib]IIB I, мА 650
Максимально допустимая суммарная внешняя ёмкость С 0 , мкФ 0,1
Максимально допустимая суммарная внешняя индуктивность цепей ШС (ШПС1-ШПС4, ШС5-ШС8) L, мГн 3
Максимально допустимая суммарная внешняя индуктивность цепей оповещения (ИП1- ИП4) L, мГн 0,78
Максимально допустимая суммарная внешняя индуктивность цепей ИП (ИП5, ИП6) L, мГн 0,78
Максимально допустимая суммарная внешняя индуктивность цепей пуска (Выход1-Выход4) L, мГн 0,3
Количество выходов оповещения без средств взрывозащиты 5×500 мА
Выходное напряжение выходов оповещения без средств взрывозащиты, В 12
Требования к основному источнику электропитания напряжение от 187 до 242 В, частота (50±1) Гц
Требования к внешнему источнику электропитания, ток нагрузки не более 3А напряжение постоянного тока от 10 до 30В
Максимальная емкость встраиваемой аккумуляторной батареи номинальным напряжением 12 В, А·ч 2х 12
Параметры выхода для питания внешних устройств «12В» напряжение 12 В, ток до 0,5 А
Длина линии связи (ЛС) для подключения внешних устройств, не более, м 600
Количество исполнительных релейных оптоэлектронных выходов DC: Umax=72 В, Imax=30 мА 4
Количество исполнительных релейных электромеханических выходов DC: Umax=28 В, Imax=7 А / AC: Umax=250 В, Imax=6 А 4
Пользователи прибора 255
Емкость электронного журнала событий 4000 событий
Степень защиты, обеспечиваемая оболочкой IP20
Время технической готовности 15 с
Ток потребления от АКБ (без внешних устройств), не более, А 0,9
Диапазон рабочих температур (без учета АКБ), °С -25…+55
Габаритные размеры, Д х Ш х В, мм 530 х 400 х 120
Масса без учета АКБ, кг 9,5
Продолжительность работы приборов Яуза-ПУ-Ех от устанавливаемых АКБ без внешних потребителей составляет не менее, час 24 в дежурном режиме 3 в режиме «ПОЖАР»
