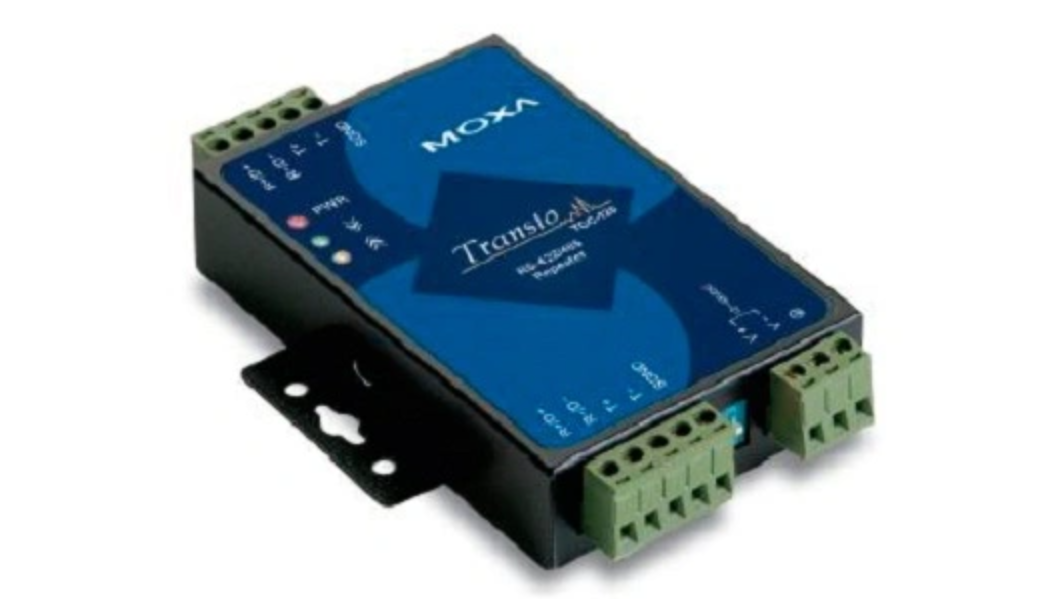

MOXA TCC-120
Промышленный повторитель (усилитель) сигналов RS-422/485 с гальванической изоляцией
Описание
MOXA TCC-120 — это промышленный повторитель и изолирующий преобразователь интерфейсов RS-422/RS-485, предназначенный для увеличения дистанции передачи данных, повышения помехоустойчивости и защиты оборудования в системах последовательной связи.
Он выполняет функцию регенерации и усиления сигнала, обеспечивая стабильную двустороннюю передачу данных при скорости до 921,6 кбит/с даже на значительных расстояниях.
Устройство эффективно устраняет проблемы, связанные с деградацией сигнала, шумами и разностью потенциалов между сегментами линии связи.
TCC-120 поддерживает как двухпроводные (RS-485), так и четырёхпроводные (RS-422/RS-485) схемы подключения и автоматически определяет направление передачи данных.
Это делает его универсальным решением для промышленных сетей управления, систем автоматизации, SCADA-комплексов и диспетчерских центров.
Повторитель выполнен в прочном металлическом корпусе, подходит для настольного монтажа или установки на DIN-рейку, и оснащён встроенной защитой от импульсных перенапряжений до 15 кВ.
Высокий показатель MTBF — 1 949 025 часов подтверждает его долговечность и надёжность в эксплуатации даже в суровых условиях при температуре от −20 до +60 °C.
Преимущества
Увеличение длины линии связи RS-422/485 без потери качества сигнала
Полная гальваническая изоляция между сегментами сети
Поддержка скоростей передачи данных до 921,6 кбит/с
Совместимость с двух- и четырёхпроводными схемами RS-485
Защита от импульсных перенапряжений до 15 кВ
Автоматическое определение направления передачи данных
Металлический корпус промышленного исполнения
Удобный монтаж: на DIN-рейку или настольная установка
Широкий диапазон рабочих температур и влажности
Высокая надёжность (MTBF почти 2 млн часов)
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Повторитель / конвертер интерфейсов |
| Модель | MOXA TCC-120 |
| Поддерживаемые интерфейсы | RS-422, RS-485 (2- и 4-проводные) |
| Количество каналов | 1 |
| Разъёмы | Клеммные колодки |
| Передаваемые сигналы (RS-422) | GND, Rx+, Rx−, Tx+, Tx− |
| Передаваемые сигналы (RS-485, 2-проводный) | Data+, Data−, GND |
| Передаваемые сигналы (RS-485, 4-проводный) | GND, Rx+, Rx−, Tx+, Tx− |
| Скорость передачи данных | 50 бит/с – 921 600 бит/с |
| Защита от импульсных перенапряжений | 15 кВ |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку или настольный |
| Среднее время наработки на отказ (MTBF) | 1 949 025 ч |
| Рабочая температура | −20 … +60 °C |
| Температура хранения | −20 … +75 °C |
| Рабочая влажность | 5 … 95 % |
| Питание | 12 В DC |
| Потребление тока | 0,065 А |
| Габаритные размеры (Ш × В × Г) | 100,4 × 67 × 22 мм |
| Масса | 0,148 кг |
| Комплектация | Устройство, руководство пользователя, крепёж для DIN-рейки |
MOXA TCC-120 — это надёжное и компактное решение для увеличения расстояния связи и защиты промышленных сетей RS-422/485.
Благодаря изоляции, устойчивости к электромагнитным помехам и простоте установки, устройство обеспечивает стабильную работу систем автоматизации, телеметрии и промышленного обмена данными в любых условиях эксплуатации.
