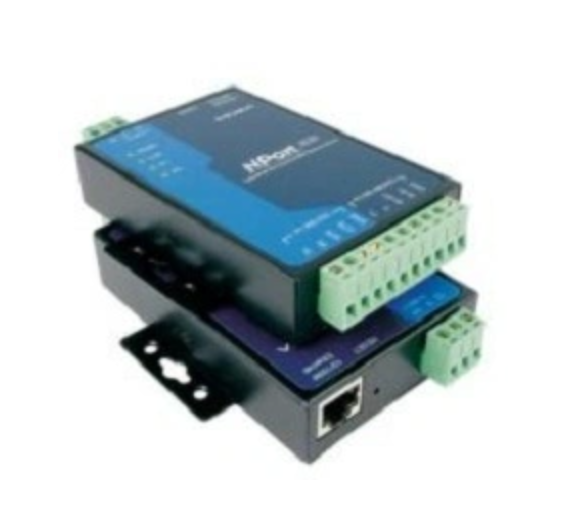

MOXA NPort 5230
2-портовый промышленный сервер последовательных интерфейсов RS-232/422/485 в Ethernet с поддержкой TCP/IP
Описание
MOXA NPort 5230 — это компактный двухпортовый сервер последовательных интерфейсов, позволяющий подключать устройства с интерфейсами RS-232, RS-422 или RS-485 к сети Ethernet.
Модель обеспечивает преобразование последовательных данных в IP-трафик, позволяя подключать промышленное оборудование — контроллеры, станки с ЧПУ, датчики и счётчики — к управляющим системам или SCADA-программам по протоколу TCP/IP.
Устройство поддерживает широкий спектр протоколов (TCP, UDP, SNMP, Telnet, DHCP, HTTP) и позволяет легко интегрировать оборудование в локальные сети или подключаться к нему удалённо через Internet.
Функция Auto Data Direction Control (ADDC) автоматически управляет направлением передачи данных по RS-485, устраняя необходимость ручной настройки сигналов управления.
NPort 5230 имеет два последовательных порта, защищённых от импульсных перенапряжений (15 кВ), и поддерживает скорости передачи данных до 230,4 кбит/с.
Благодаря напряжению питания 24 В DC, металлическому корпусу, компактным размерам и поддержке широкого диапазона температур (0…+55 °C), устройство подходит для круглосуточной работы в промышленных условиях.
Ключевые особенности
Два последовательных порта RS-232/422/485 с возможностью независимой настройки
Поддержка протоколов TCP, UDP, SNMP, Telnet, HTTP, DHCP
Скорость передачи данных до 230,4 кбит/с
Автоматическое управление направлением передачи RS-485 (ADDC)
Гальваническая защита от импульсных помех до 15 кВ
Простая настройка через веб-интерфейс, Telnet-консоль, Windows-утилиту или последовательный порт
Поддержка режимов работы TCP Server, TCP Client и UDP
Компактный металлический корпус с пассивным охлаждением
MTBF — 106 955 часов, высокая надёжность и стабильность
Питание 24 В DC, удобное подключение через клеммы
Области применения
Промышленные сети Ethernet и SCADA-системы
Подключение контрольно-измерительных приборов и PLC-контроллеров
Интеграция станков с ЧПУ, весовых и счётных систем
Мониторинг технологических процессов и телеметрия
Автоматизация зданий и транспортной инфраструктуры
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Сервер последовательных портов в Ethernet |
| Модель | NPort 5230 |
| Количество последовательных портов | 2 |
| Тип портов | RS-232 / RS-422 / RS-485 |
| Разъёмы | Клеммные колодки |
| Передаваемые сигналы (RS-232) | CTS, GND, RTS, RxD, TxD |
| Передаваемые сигналы (RS-422) | GND, Rx+, Rx−, Tx+, Tx− |
| Передаваемые сигналы (RS-485, 2-проводный) | Data+, Data−, GND |
| Передаваемые сигналы (RS-485, 4-проводный) | GND, Rx+, Rx−, Tx+, Tx− |
| Управление RS-485 | ADDC (Auto Data Direction Control) |
| Защита от перенапряжений | 15 кВ |
| Скорость передачи данных | 110 бит/с – 230,4 кбит/с |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Чётность | Нет, Нечётная, Чётная, 0, 1 |
| Управление потоком | RTS/CTS, XON/XOFF |
| Питание | 24 В DC |
| Потребляемый ток | 0,19 А |
| Среднее время наработки на отказ (MTBF) | 106 955 ч |
| Материал корпуса | Металл |
| Монтаж | Настольный / настенный |
| Разъём питания | Клеммы |
| Размеры (Ш × В × Г) | 100 × 67 × 22 мм |
| Масса | 0,36 кг |
| Рабочая температура | 0 … +55 °C |
| Температура хранения | −40 … +75 °C |
| Рабочая влажность | 5 … 95 % |
| Комплектация | Устройство, краткое руководство, CD с ПО, клеммный блок питания |
| Срок службы | Не менее 10 лет |
MOXA NPort 5230 — это надёжное решение для подключения промышленных устройств с последовательными интерфейсами к IP-сетям.
Он обеспечивает стабильную и безопасную передачу данных, легко интегрируется в существующую инфраструктуру и идеально подходит для построения распределённых систем управления, мониторинга и сбора данных.
Простота настройки, высокая надёжность и поддержка всех основных интерфейсов делают NPort 5230 универсальным звеном между традиционным оборудованием и современными сетями Ethernet.
