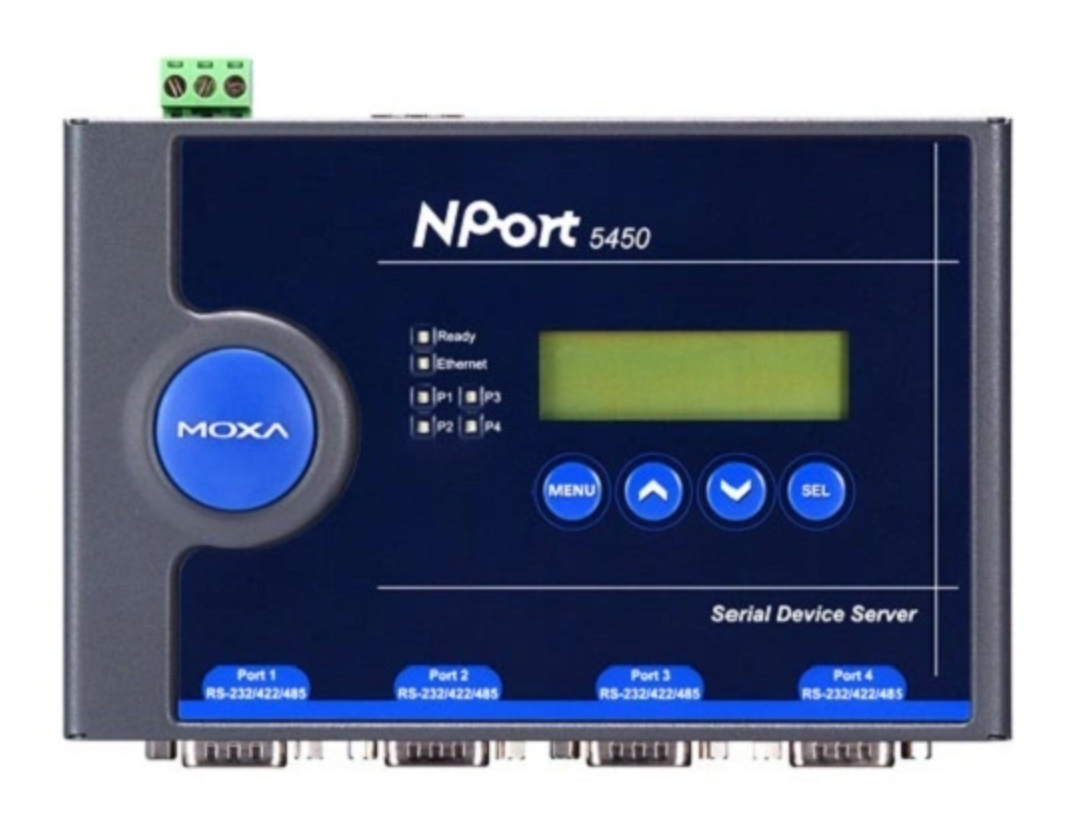

MOXA NPort 5450I
4-портовый промышленный сервер последовательных интерфейсов RS-232/422/485 в Ethernet с гальванической изоляцией
Описание
MOXA NPort 5450I — это надёжный промышленный сервер последовательных интерфейсов, обеспечивающий подключение до четырёх устройств RS-232/422/485 к сети Ethernet по протоколу TCP/IP.
Он позволяет интегрировать оборудование с последовательными портами — такие как контроллеры, счётчики, станки с ЧПУ и датчики — в современные IP-сети, обеспечивая двунаправленную передачу данных и централизованное управление.
Устройство обеспечивает гальваническую изоляцию 2 кВ и защиту от импульсных помех до 15 кВ, что особенно важно при эксплуатации в промышленных условиях.
NPort 5450I поддерживает функции TCP Server, TCP Client, UDP, а также стандартные сетевые протоколы (DHCP, SNMP, Telnet, HTTP, SMTP, ARP, ICMP, SNTP).
Сервер позволяет осуществлять управление и настройку через веб-интерфейс, Telnet-консоль или Windows-утилиту, обеспечивая простую интеграцию в любую сетевую инфраструктуру.
Модель отличается высокой скоростью передачи данных — до 921,6 кбит/с — и поддерживает гибкие настройки параметров связи.
Корпус из прочного металла, питание 24 В DC и высокая надёжность (MTBF 206 903 часа) делают устройство идеальным решением для систем промышленной автоматизации и диспетчеризации.
Ключевые особенности
Подключение до 4 последовательных устройств RS-232/422/485 к Ethernet
Гальваническая изоляция последовательных портов 2 кВ и защита от помех до 15 кВ
Скорость передачи данных до 921,6 кбит/с
Автоматическое управление направлением передачи RS-485 (ADDC)
Поддержка протоколов TCP, UDP, DHCP, SNMP, Telnet, HTTP, SMTP, SNTP, ICMP
Интерфейс Ethernet 10/100Base-T (RJ-45) с гальванической изоляцией 1,5 кВ
Простая настройка через веб-интерфейс, Telnet или Windows-утилиту
Рабочая температура от 0 до +55 °C
Корпус из металла, защита от ЭМИ и вибраций
Среднее время наработки на отказ (MTBF) — 206 903 часа
Поддержка управления потоками данных XON/XOFF, RTS/CTS
Области применения
Промышленные системы автоматизации
Интеграция станков с ЧПУ и измерительных приборов
Системы телеметрии и диспетчеризации
Интеллектуальные транспортные комплексы
Энергетические и инфраструктурные сети
Подключение устройств Modbus RTU к Modbus TCP
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Сервер последовательных портов в Ethernet |
| Модель | NPort 5450I |
| Количество последовательных портов | 4 |
| Тип портов | RS-232 / RS-422 / RS-485 |
| Разъёмы последовательных портов | DB9 |
| Передаваемые сигналы (RS-232) | CTS, DCD, DSR, DTR, GND, RTS, Rx, Tx |
| Передаваемые сигналы (RS-422) | GND, Rx+, Rx−, Tx+, Tx− |
| Передаваемые сигналы (RS-485, 2-проводный) | Data+, Data−, GND |
| Передаваемые сигналы (RS-485, 4-проводный) | GND, Rx+, Rx−, Tx+, Tx− |
| Управление RS-485 | ADDC (Auto Data Direction Control) |
| Скорость передачи данных | 50 бит/с – 921,6 кбит/с |
| Бит данных | 5, 6, 7, 8 |
| Стоповые биты | 1, 1.5, 2 |
| Чётность | Нет, Нечётная, Чётная, 0, 1 |
| Управление потоком | XON/XOFF |
| Защита от перенапряжений | 15 кВ |
| Гальваническая изоляция COM-портов | 2 кВ |
| Ethernet-интерфейс | 10/100Base-T, RJ-45 |
| Количество Ethernet-портов | 1 |
| Гальваническая изоляция Ethernet | 1,5 кВ |
| Поддерживаемые протоколы | ARP, BooTP, DHCP, DNS, HTTP, ICMP, IP, Rtelnet, SMTP, SNMP, SNTP, TCP, Telnet, UDP |
| Материал корпуса | Металл |
| Питание | 24 В DC |
| Потребляемый ток | 0,294 А |
| Среднее время наработки на отказ (MTBF) | 206 903 ч |
| Размеры (Ш × В × Г) | 158 × 103 × 33 мм |
| Масса | 0,74 кг |
| Рабочая температура | 0 … +55 °C |
| Температура хранения | −40 … +75 °C |
| Влажность | 5 … 95 % |
| Монтаж | Настольный |
| Разъём питания | Клеммы |
| Комплектация | Устройство, документация, ПО на CD, краткое руководство пользователя |
| Срок службы | Не менее 10 лет |
MOXA NPort 5450I — это высоконадёжный и универсальный сервер последовательных интерфейсов, обеспечивающий двунаправленную передачу данных между устройствами RS-232/422/485 и Ethernet-сетью.
Благодаря гальванической изоляции, высокой скорости обмена и поддержке широкого спектра протоколов, устройство идеально подходит для промышленной автоматизации, систем управления и мониторинга, где требуются стабильность, безопасность и долговечность оборудования.
