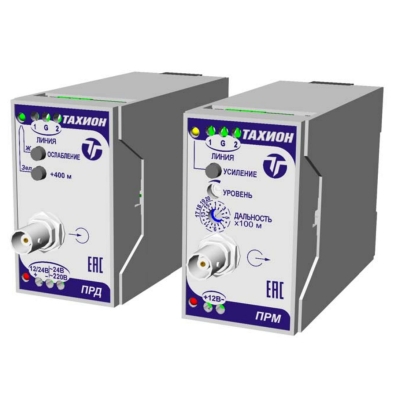

АПВС-11 Тахион Аппаратура передачи видеосигнала по витой паре

АПВС-11 Аппаратура передачи видеосигнала по витой паре
Артикул: sp848
Производитель: Тахион
Розничная цена:14 961 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

Аппаратура передачи видеосигнала АПВС–11 предназначена для передачи стандартного TV-сигнала по витой паре кабеля ТППэп или по витой паре компьютерного кабеля UTP CAT 5E.

Аппаратура имеет встроенную систему защиты со стороны линии связи от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий.

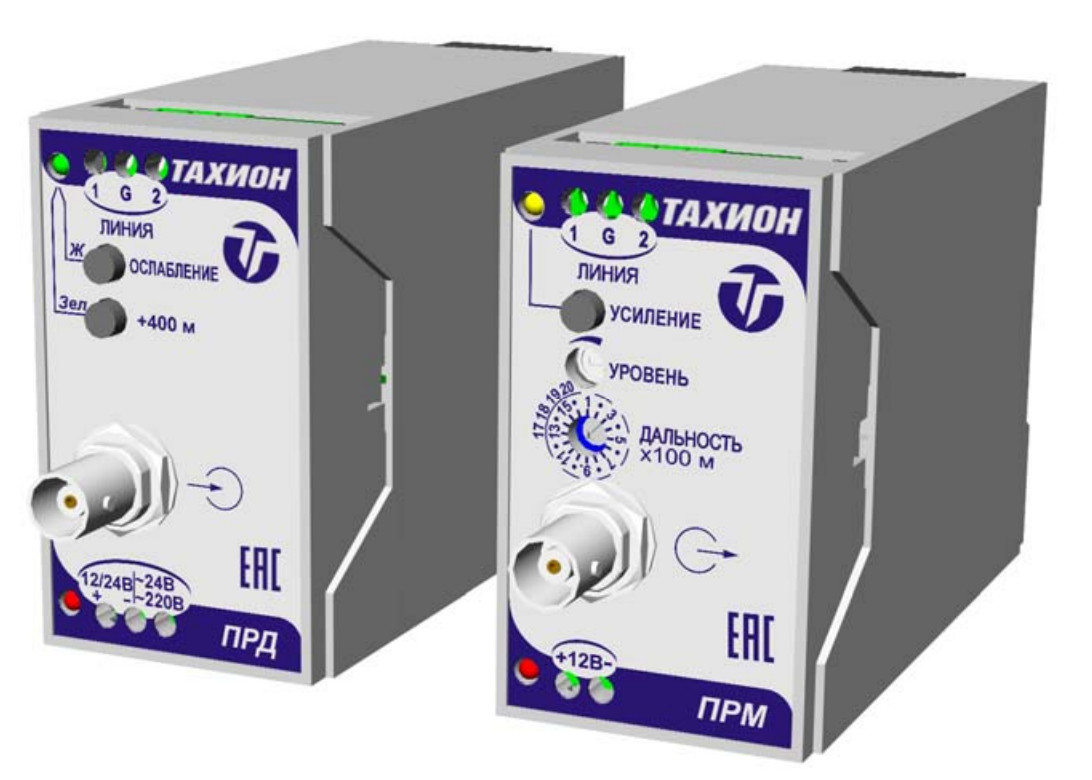

Комплект аппаратуры АПВС–11 состоит из передатчика и приёмника и позволяет пользователю на объекте самостоятельно производить выбор рабочей дальности с дискретностью 100 метров.

Применение аппаратуры АПВС-11 позволяет:

  • с помощью одного комплекта АПВС передавать по одной выделенной витой паре один стандартный видеосигнал;
  • используя необходимое число комплектов АПВС, осуществлять многоканальную передачу видеосигналов от видеокамер и других источников видеосигналов по одному многопарному магистральному кабелю без взаимного влияния каналов;
  • строить системы видеоконтроля, телеметрии и сигнализации в единой кабельной системе;
  • избежать дорогостоящего монтажа кабельных трасс, используя имеющиеся на объекте кабельные линии связи;
  • за счет высокого уровня выходного сигнала передатчика минимизировать помехи, наводимые на кабельную трассу, исключая их влияние на качество передаваемого видеоизображения.

Изделие выпускается по техническим условиям ТУ 4372-026-31006686-2011.



Технические характеристики
Напряжение питания поставляемого комплекта:
- передатчик установлено производителем 220В АС ±10%;
- передатчик устанавливается пользователем переключателями на плате 24В АС; 12В DC / 24В DC ±10%;
- приёмник 12В DC ±10%;
Потребление комплекта стандартного исполнения:
- передатчик (от сети 220В 50Гц) не более 1Вт;
- приёмник (при питании 12В DC) не более 1Вт;
Входное сопротивление передатчика 75 Ом;
Номинальный уровень входного видеосигнала 1В;
Дальность передачи видеосигнала:
- по кабелю ТППэп 0 ÷ 2200 м;
- по кабелю UTP CAT 5E 0 ÷ 900 м;
Выходное сопротивление приёмника 75 Ом;
Номинальный уровень выходного видеосигнала 1В при нагр. 75 Ом;
Диапазон регулировки уровня выходного видеосигнала ±3 дБ;
Диапазон рабочих частот 50 Гц ÷ 6 МГц;
Неравномерность частотной характеристики во всем диапазоне не более 1 дБ;
Система защиты рассчитана на импульсный разрядный ток с tфронта=8 мкс / tспада=20 мкс до 10 кА;
Диапазон рабочих температур от – 40°С до +50°С;
Габаритные размеры (каждого блока) 45 х 75 х 110 мм;
Вес комплекта в упаковке, не более 440 г.
Комплект поставки
Передатчик 1 шт.;
Приёмник 1 шт.;
Паспорт 1 шт.;
Упаковочная тара 1 шт.
