АПВС-11К Тахион Аппаратура передачи видеосигнала по витой паре

АПВС-11К Аппаратура передачи видеосигнала по витой паре
Артикул: sp849
Производитель: Тахион
Розничная цена:13 755 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

Аппаратура передачи видеосигнала АПВС–11К предназначена для передачи стандартного TV-сигнала по витой паре кабеля ТППэп или по витой паре компьютерного кабеля UTP CAT 5E.

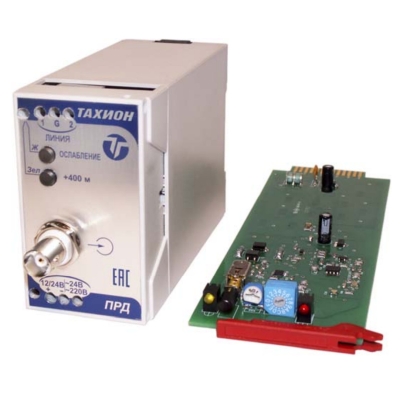

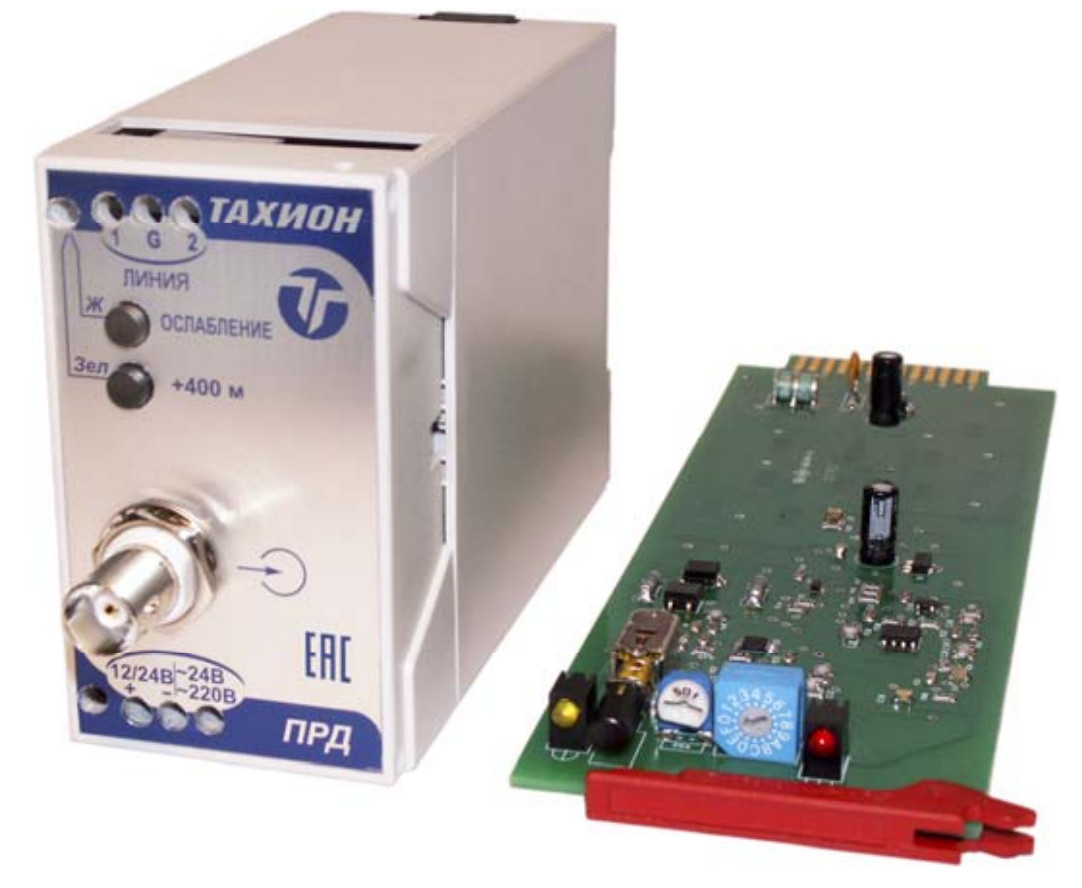

АПВС-11К - передатчик выполнен в корпусе для установки на DIN-рейку, приемник - в виде платы для установки в 19-дюймовую стойку.

Аппаратура имеет встроенную систему защиты со стороны линии связи от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий.

Комплект аппаратуры АПВС–11 состоит из передатчика и приёмника и позволяет пользователю на объекте самостоятельно производить выбор рабочей дальности с дискретностью 100 метров.

Применение аппаратуры АПВС-11К позволяет:

  • с помощью одного комплекта АПВС передавать по одной выделенной витой паре один стандартный видеосигнал;
  • используя необходимое число комплектов АПВС, осуществлять многоканальную передачу видеосигналов от видеокамер и других источников видеосигналов по одному многопарному магистральному кабелю без взаимного влияния каналов;
  • строить системы видеоконтроля, телеметрии и сигнализации в единой кабельной системе;
  • избежать дорогостоящего монтажа кабельных трасс, используя имеющиеся на объекте кабельные линии связи;
  • за счет высокого уровня выходного сигнала передатчика минимизировать помехи, наводимые на кабельную трассу, исключая их влияние на качество передаваемого видеоизображения.

Изделие выпускается по техническим условиям ТУ 4372-026-31006686-2011.



Напряжение питания поставляемого комплекта:
- передатчик установлено производителем 220В АС ±10%;
- передатчик устанавливается пользователем переключателями на плате 24В АС; 12В DC / 24В DC ±10%;
- приёмник 12В DC ±10%;
Потребление комплекта стандартного исполнения:
- передатчик (от сети 220В 50Гц) не более 1Вт;
- приёмник (при питании 12В DC) не более 1Вт;
Входное сопротивление передатчика 75 Ом;
Номинальный уровень входного видеосигнала 1В;
Дальность передачи видеосигнала:
- по кабелю ТППэп 0 ÷ 2200 м;
- по кабелю UTP CAT 5E 0 ÷ 900 м;
Выходное сопротивление приёмника 75 Ом;
Номинальный уровень выходного видеосигнала 1В при нагр. 75 Ом;
Диапазон регулировки уровня выходного видеосигнала ±3 дБ;
Диапазон рабочих частот 50 Гц ÷ 6 МГц;
Неравномерность частотной характеристики во всем диапазоне не более 1 дБ;
Система защиты рассчитана на импульсный разрядный ток с tфронта=8 мкс / tспада=20 мкс до 10 кА;
Диапазон рабочих температур от – 40°С до +50°С;
Габаритные размеры (каждого блока) 45 х 75 х 110 мм;
Вес комплекта в упаковке, не более 440 г.
Передатчик 1 шт.;
Приёмник 1 шт.;
Паспорт 1 шт.;
Упаковочная тара 1 шт.

Дополнительно

Крейт  (для АПВС-11К)
Каркас для размещения плат приемников (до 16 шт.) АПВС-11К. Устанавливается в 19" стойку.
