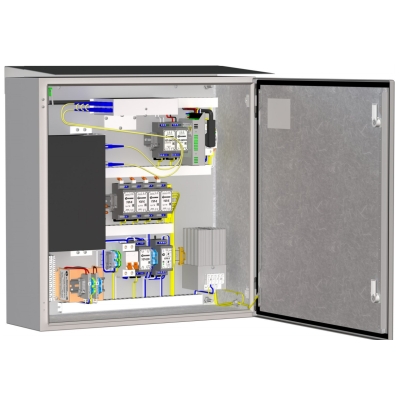

ТШ-1-03 Тахион Шкаф монтажный с обогревом

ТШ-1-03 Шкаф монтажный с обогревом
Артикул: sp870
Производитель: Тахион
Розничная цена:91 156 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

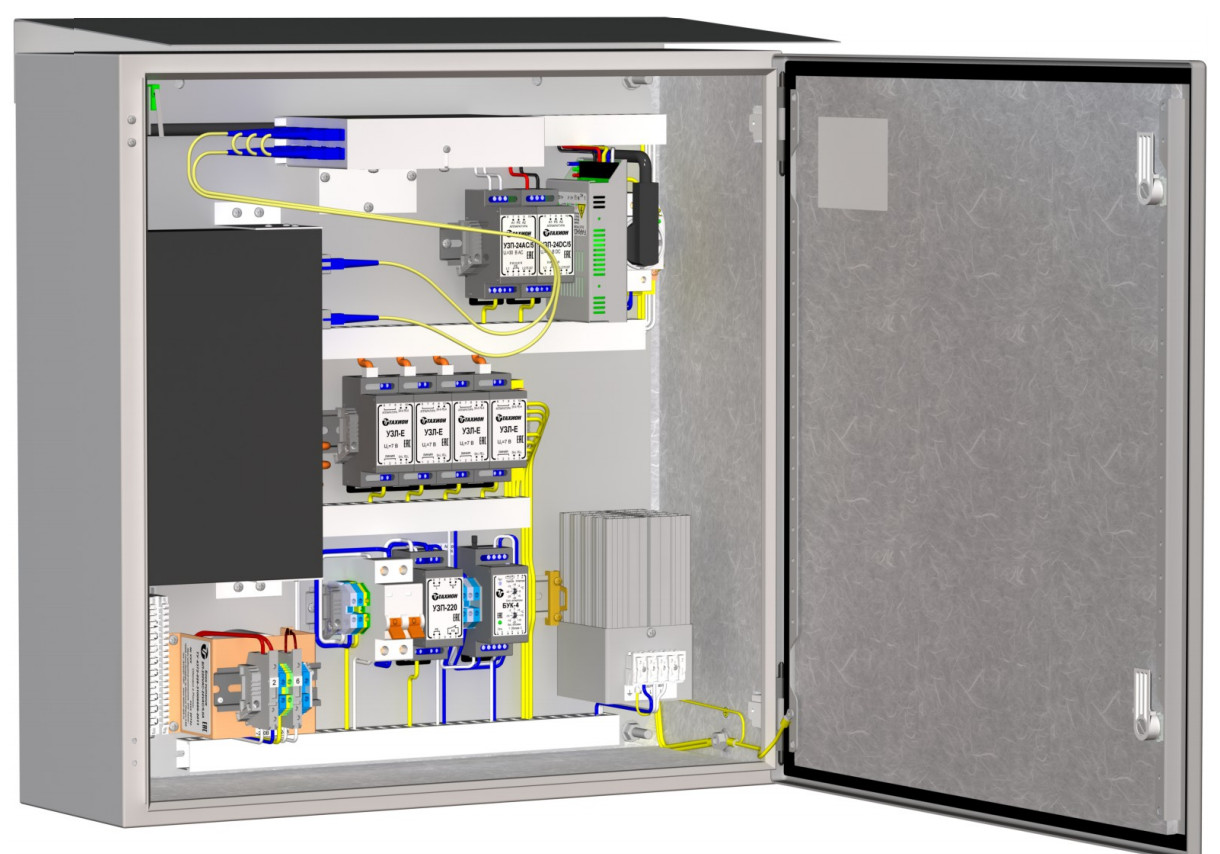

 Термошкаф ТШ-1-03 предназначен для монтажа на опоры серии ОТВ АП.840.92.00 и установки в нём оборудования, обеспечивающего работу стационарной IP- видеокамеры (ТВК IP), купольной IP-видеокамеры, коммутации и передачи информации от соседних термошкафов ТШ-7-03 и передачи информации на пульт управления по одномодовой оптоволоконной сети, а также поддержания заданного температурного режима при эксплуатации этого оборудования.

Термошкаф оборудован:

  • блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу, а также системой обогрева;
  • обогревателем термошкафов ОТШ-160, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
  • тамперным контактом для сигнализации о несанкционированном доступе.

Термошкаф выпускается по техническим условиям ТУ 4372-026-31006686-2011.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение термошкафа соответствует УХЛ 1,5 ГОСТ 15150-69.

Степень защиты IP 66.

Функция тепловой защиты:

обогрев БУК-4 предусмотрена система тепловой защиты, предназначенная для аварийного отключения обогрева в случае достижения температуры в термошкафу +30±3°С из-за климатических факторов, либо выхода из строя системы обогрева. Система отключает питание обогревателя при температуре внутри термошкафа +30±3°С и включает его после понижения температуры до +20±3°С.

  Функция аварийной сигнализации:

при достижении температуры в термошкафу +70°С (из-за климатических факторов - в летний период) с контактов «Перегрев» (нормально замкнутые контакты реле) во внешнюю цепь сигнализации может быть снят сигнал об аварийно высокой температуре.

Функция тестирования:

для проверки исправности системы управления климатом предусмотрена кнопка «Тест», расположенная на корпусе БУК-4. При нажатии на эту кнопку все светодиоды погаснут, после чего последовательно должны загораться и гаснуть следующие светодиоды, а также включаться и выключаться соответствующее оборудование:

  •  «Сеть» и «Аппаратура»;
  •  «Сеть» и «Обогрев»;
  •  «Сеть», «Аппаратура» и «Обогрев».

После этого светодиод «Сеть» дважды мигнет и БУК-4 вернется в рабочий режим



Состав термошкафа:

  1. Шкаф 600х600х210мм..................................................................................................1 шт.
  2. Тамперный контакт (S2) ..............................................................................................1 шт.
  3. Выключатель автоматический ВА47-29 2P 6A/4,5кА хар-ка С "TDM" (S1)......................1 шт.
  4. Обогреватель (ОТШ-160)..............................................................................................1 шт.
  5. Клеммы проходные (Х1) (S провода до 6 мм²)..............................................................3 шт.
  6. Клеммы проходные (Х2) (S провода до 6 мм²)..............................................................4 шт.
  7. Блок управления климатом (БУК-4)..............................................................................1 шт.
  8. Блок питания 220VAC-24VAC/5,0A................................................................................1 шт.
  9. AC/DC преобразователь 220/24 75Вт.............................................................................1 шт.
  10. Устройство защиты электропитания 220В (УЗП-220)......................................................1 шт.
  11. Устройство защиты цепей вторичного питания (УЗП-24DC/5)........................... ..............1 шт.
  12. Устройство защиты цепей вторичного питания (УЗП-24АC/5)..........................................1 шт.
  13. Устройство защиты информационных портов ETHERNET (УЗЛ-Е)..................................4 шт.
  14. Шины заземления (Ш1,Ш2)............................................................................................2 шт.
  15. Плинты (Х3, Х4)............................................................................................................2 шт.
  16. Розетка 220В (XS1).......................................................................................................1 шт..
  17. Патч-корд UTP, кат.5е, 0,3м...........................................................................................4 шт.
  18. Прокладка резиновая уплотнительная...........................................................................1 шт.

По отдельному заказу приобретается:

  • Оптический кросс W302 (или аналогичный) с адаптерами SC-SC (8 шт.), пигтейлами SC(8 шт.) гильзами КДЗС-60 (8шт.) и адаптерами для гильз КДЗС......................................1 шт.
  • Коммутатор eVidence Cross 8/Gb с установленными в нём трансмиттером GL-OTSG14SC1-1310-1550 и ресивером GL-OT-SG14SC1- 1550-1310...........................................1 шт.
  • Патч-корд SC-SC 0,2м...................................................................................................3 шт.
  • Патч-корд duplex SC-SC 0,4м.........................................................................................1 шт.
  • козырёк К-1.
  • карман для документации.
  • замок для шкафа
  • основание напольное ОНШ-1
  • Комплект для крепления термошкафа к стене
  • Комплект для крепления термошкафа на опору Ø от 40 до 190мм, от 50 до 150мм



Подробное описание


Питание напряжение/ ток 220 В AC ±10%, 50 Гц/ 6 А;
Обогрев напряжение/ мощность 220 В AC ±10%, 50 Гц/178 Вт;
Диапазон рабочих температур - 60°С ÷ +50°С;
Диапазон регулирования температуры в термошкафу 20°С ÷ +15°С;
Температура срабатывания тепловой защиты +30°С ± 3°С;
Температура срабатывания аварийной сигнализации +70°С ± 3°С;
Диапазон регулирования температуры холодного запуска аппаратуры -30°С ÷ +5°С;
Габаритные размеры (без герметичных вводов) 600 х 600 х 210 мм;
Вес c упаковкой 30 кг;
Термошкаф 1 шт.;
Козырёк защитный 1 шт.;
Ключ 1 шт.;
Паспорт 1 шт.;
Прокладка резиновая уплотнительная 1 шт.;
Упаковочная тара 1 шт.;
