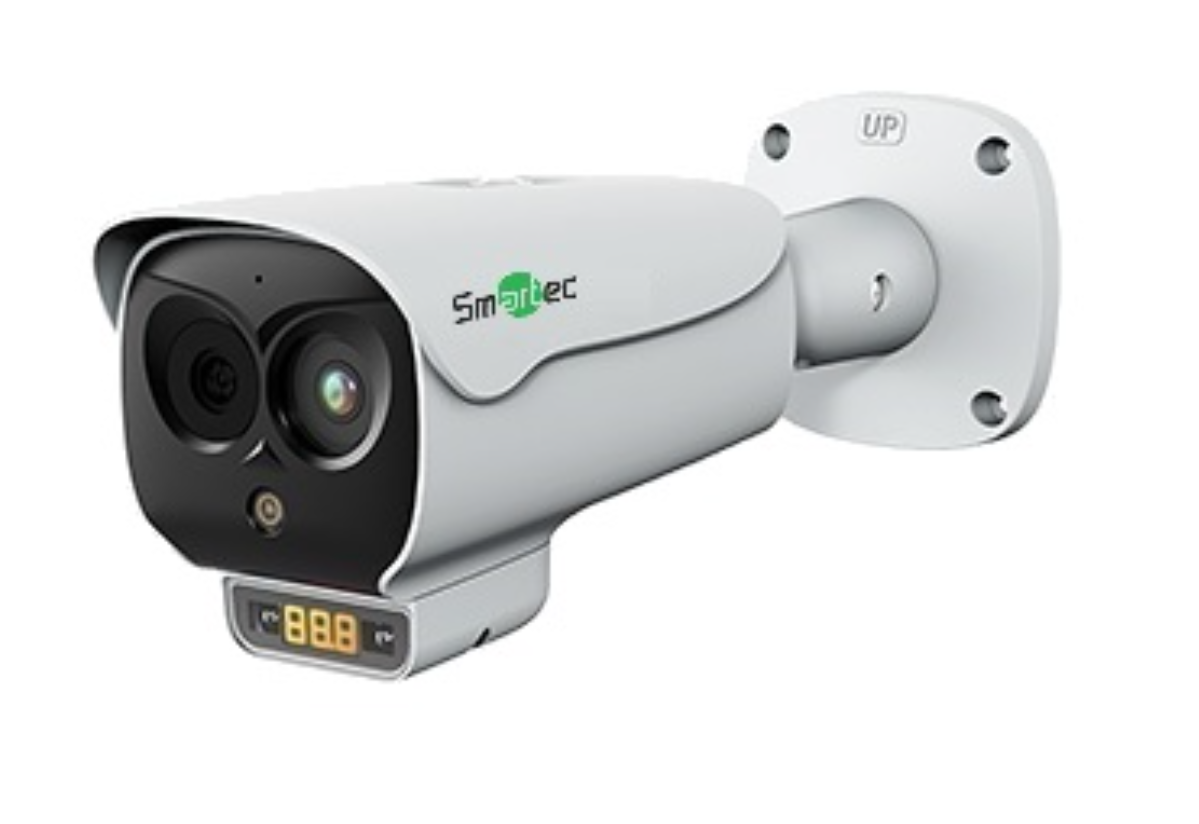

STX-IP2653AL Smartec Тепловизор с IP-камерой видимого диапазона

Тепловизор STX-IP2653AL представляет собой высокотехнологичное устройство, объединяющее в себе функции тепловизионного мониторинга и охранной видеоаналитики. Он предназначен для обеспечения безопасности и контроля температурных режимов в различных областях, включая промышленные объекты, склады, трансформаторные подстанции и другие критически важные зоны.

▎Основные характеристики:

• Диапазон измерения температуры: от -20 до +150 °C с точностью ±2 °C или ±2%.

• Время отклика: не более 30 мс.

• Типы правил измерения температуры: точечный, линейный и по площади (до 20 различных режимов).

• Обнаружение дыма и пламени: возможность детекции очагов возгорания и дыма.

• Охранная видеоаналитика: поддержка различных сценариев, включая обнаружение вторжения, пересечение виртуальных линий, контроль движения в запрещенных зонах и подсчет посетителей.

• Сигнализация: светозвуковое оповещение о тревогах.

▎Оптика и сенсоры:

• Тепловизионный модуль: использует микроболометрическую матрицу с разрешением 256x192 пикселей, интерполируемую до 704x576 пикселей при 25 к/с. Чувствительность NETD ≤50 мК.

• Объектив тепловизора: доступен с фокусным расстоянием 7 мм или 10 мм, что позволяет адаптировать устройство под различные условия наблюдения. Объектив 7 мм обеспечивает обнаружение людей на расстоянии до 291 м, а 10 мм – до 416 м.

• Видеокамера видимого диапазона: 5 Мп с разрешением 2880x1620 пикселей и ИК-подсветкой до 55 м, что позволяет вести наблюдение в условиях низкой освещенности.

▎Климатическая защита:

• Корпус: выполнен из прочного металла с классом защиты IP66, что обеспечивает защиту от пыли и влаги.

• Температурный диапазон работы: от -40 до +60 °C, что делает устройство пригодным для эксплуатации в сложных климатических условиях.

▎Интеллектуальная аналитика:

STX-IP2653AL использует алгоритмы глубокого машинного обучения для повышения эффективности обнаружения объектов и ситуаций. Это позволяет не только распознавать людей и транспортные средства на больших расстояниях, но и осуществлять мониторинг температурных колебаний, что критично для предотвращения аварий.

▎Трансляция и запись:

• Двусторонняя аудиосвязь: благодаря встроенным микрофону и громкоговорителю, устройство поддерживает возможность передачи аудио в обе стороны.

• Запись данных: локальная запись на опциональную карту памяти объемом до 256 Гб, что позволяет сохранять важные видеозаписи и данные.

▎Разнообразие режимов отображения:

Тепловизор поддерживает несколько режимов отображения, включая псевдоцветовое преобразование, что позволяет улучшить визуальное восприятие тепловизионного изображения. Доступны режимы «горячий черный», «радуга», «горячий белый» и еще 14 различных палитр.

▎Заключение

Тепловизор STX-IP2653AL — это универсальное решение для охраны и мониторинга, которое сочетает в себе передовые технологии тепловизионной и визуальной аналитики. Его возможности позволяют эффективно контролировать критические зоны, обеспечивать безопасность и предотвращать аварийные ситуации в самых разнообразных условиях.



Технические характеристики тепловизора

• Матрица: Неохлаждаемый микроболометр (оксид ванадия)

• Тепловая чувствительность (NETD): ≤50 мК

• Разрешение: 256×192 элементов (интерполяция до 704×576)

• Размер пикселя: 12 мкм

• Спектральный диапазон: 8–14 мкм

• Объектив тепловизора:

• 7 мм, F1.0

• 10 мм, F1.0

• Углы обзора (Г/В):

• 7 мм: 24°/18°

• 10 мм: 17°/13°

• Дистанция обнаружения:

• Человек (1.8х0.5 м): 291 м / 416 м

• Транспортное средство (4х1.5 м): 894 м / 1278 м

• Дистанция распознавания:

• Человек (1.8х0.5 м): 73 м / 104 м

• Транспортное средство (4х1.5 м): 224 м / 319 м

• Дистанция обнаружения возгорания:

• (0.1х0.1 м): 29 м / 41 м

• (1х1 м): 292 м / 417 м

• Видеопотоки:

• Основной: D1 (704×576) при 25/30 к/с

• Дополнительный: CIF (256×192) при 25/30 к/с

• Битрейт:

• Основной видеопоток: 100 кбит/с – 6 Мбит/с

• Дополнительный видеопоток: 10 кбит/с – 1.5 Мбит/с

• Цветовая палитра (псевдоцвета): 17 режимов (горячий белый, горячий черный, радуга и др.)

• Улучшение изображения: DVE Image Enhance

• Измерение температуры: Поддержка 3 типов правил измерения температуры и до 20 режимов (точечный, линейный, по площади)

• Сигнал тревоги: Превышение порога температуры, недопустимая разница температур

• Диапазон измерений температуры объектов: от -20 до +150 °С

• Погрешность измерения: ±2 °С / ±2%

• Время отклика: ≤30 мс

▎Технические характеристики видеокамеры

• Чувствительный элемент: 1/2.7" КМОП-матрица

• Эффективное разрешение: 2880×1620 пикселей

• Объектив: 8 мм

• Углы обзора (Г/В): 40°/20°

• Скорость затвора: 1/5 - 1/20000 с

• WDR: True WDR 120 дБ

• Мин. освещенность:

• Цветное: 0.001 лк (F1.2, АРУ вкл.)

• Ч/б: 0.003 лк (F1.2, АРУ вкл.), 0 лк (ИК-подсветка вкл.)

• Отношение сигнал/шум: Более 55 дБ

• Дальность ИК-подсветки: До 55 м

• Источник белого света: Стробоскоп

• Видеопотоки:

• Основной: 2880×1620, 2560×1440, 2304×1296, 1920×1080, 1280×720 при 25/30 к/с

• Дополнительный: D1, VGA, 640×360, CIF, QVGA при 25/30 к/с

• Битрейт:

• Основной видеопоток: 100 кбит/с – 12 Мбит/с

• Дополнительный видеопоток: 10 кбит/с – 6 Мбит/с

• Настройки изображения: Яркость, четкость, контрастность, насыщенность

▎Общие технические характеристики видеокамеры с тепловизором

• Настройка битрейта: CBR/VBR

• Области интереса: До 8 зон

• Интеллектуальное кодирование: Поддерживается

• Аудиокодеки: G.711: 8 кбит/с; RAW PCM: 16 кбит/с

• Зеркальное отображение: Поддерживается

• Шумоподавление: 2D/3D DNR

• Маскирование приватных зон: Поддерживается

• Детекция движения: Поддерживается

• Интеллектуальные функции: Измерение температуры, обнаружение людей и транспортных средств, обнаружение курильщика, обнаружение дыма и пламени, обнаружение очага возгорания

• События аналитики: Вторжение, пересечение линии, пересечение двойной линии, праздношатание, движение в недопустимом направлении, вход/выход из зоны, подсчет людей

• Светозвуковое оповещение: С помощью световой и звуковой сигнализации

• Сетевые протоколы: IPv4/IPv6, HTTP, RTSP/RTP/RTCP, TCP/UDP, DHCP, DNS, PPPOE, SMTP, 802.1x

• Поддержка ONVIF: Реализована

• Сетевой интерфейс: RJ-45 (10/100 Base-T)

• Вход/выход аудио: 1/1

• Встроенные микрофон и громкоговоритель: Есть

• Входы/выходы тревоги: 2/2

• Интерфейс RS-485**: Есть

• Слот для SD-карты памяти: Есть (до 256 Гб)

• Электропитание: 12 В пост. тока, 24 В пост. тока, РоЕ (IEEE 802.3af)

• Потребляемая мощность: Макс. 12 Вт

• Диапазон рабочих температур и относительной влажности: От -40 до +60 °C; до 90%

• Класс защиты оболочки: IP66

• Материал корпуса: Металл

• Габариты (ШхВхД): 95×107×303 мм

• Масса: 1,35 кг
