ЯУЗА-Ех — современный комплекс защиты промышленных и взрывоопасных объектов

Назначение и область применения

ЯУЗА-Ех — это унифицированный комплекс оборудования для построения систем пожарной, охранной и охранно-пожарной сигнализации, а также систем автоматического пожаротушения и оповещения о пожаре на объектах, где возможна поява взрывоопасных газовых смесей (зоны класса 1 по ГОСТ Р 51330.9 и ниже).
Комплекс позволяет защищать объекты со средним количеством взрывоопасных зон до 50 (на один ППКОП), с дальнейшей интеграцией в «верхний уровень» безопасности или АСУ/АСУ ТП.

Типовые объекты: нефтегаз, химия, горнорудная и металлургия, АЗС, фармацевтика, дерево- и зернопереработка (мукомольные, элеваторы, кондитерские), энергетика, ВПК, склады ЛВЖ и др.

                                                          Состав комплекса

• Приборы приёмно-контрольные охранно-пожарные (ППКОП) во взрывозащищённом исполнении:
• Яуза-4Ех — 4 искробезопасных шлейфа;

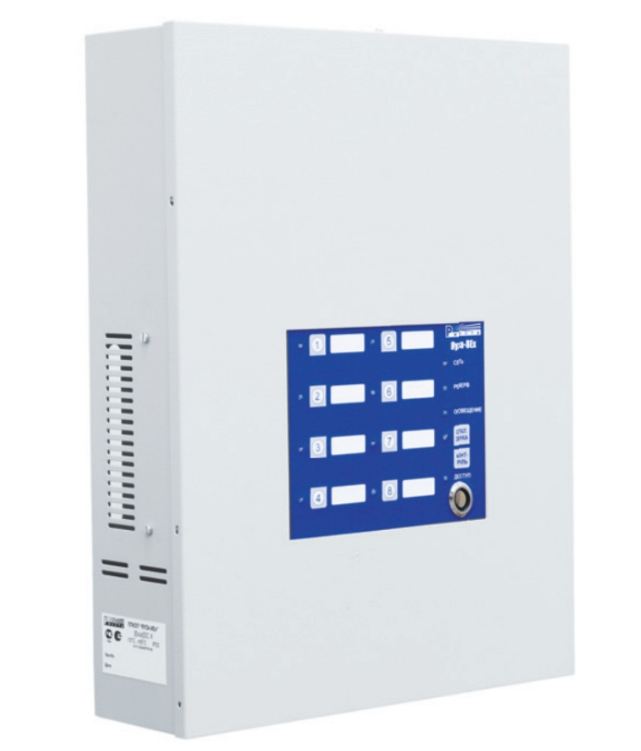

• Яуза-8Ех — 8 искробезопасных шлейфов + клавиатура Яуза-КВ;
• Яуза-16Ех — 16 искробезопасных шлейфов + Яуза-КВ.
• Прибор управления пожаротушением: Яуза-ПУ-Ex.
• Вспомогательные устройства: выносная ЖК-клавиатура Яуза-КВ, устройство постановки/снятия УПС-Ex, считыватель TM СТМ-Ех, барьер искрозащиты БИЗ-Ех, блок релейных выходов БРВ-А (8 реле), блок контролируемых выходов БКВ-А/БКВ-Ex, выносная индикация БВИ-А, источники бесперебойного питания БП-А и Кулон-Ех.
• Модули пожаротушения: Яуза-ТРВ, Яуза-ТРВ-1Ех, Яуза-12-1Ех(кд).
• Номенклатура извещателей (пожарных и охранных) и оповещателей — взрывозащищённые, различных принципов действия (дымовые, линейные, пламени, газовые, ручные ИПР, комбинированные табло и речевые/световые/светозвуковые оповещатели).

Ключевые преимущества комплекса ЯУЗА-Ех

• Единая архитектура: один ППКОП обслуживает обычные и взрывоопасные зоны без дублирования адресных систем.
• Шлейфы «i»: искробезопасные двухпроводные шлейфы уровня ia/ib/ic, питание активных извещателей по тому же контуру.
• Совместимость: подключение широкого спектра взрывозащищённых ИП/ИО; поддержка извещателей во взрывонепроницаемой оболочке «d» через барьер БИЗ-Ех (уникальная особенность).
• Тактики без ПО: выбор стандартных тактик DIP-переключателями; расширенная конфигурация через Яуза-КВ или ПК (USB + ПО «Конфигуратор Яуза-Ех»).
• Информирование и оповещение: свет/звук «Норма», «Внимание», «Пожар», «Тревога», «Неисправность»; управление внешними оповещателями с контролем линий.
• Интеграция: интерфейс RS-485 (Modbus, «открытый» протокол) для передачи статусов на ПЦН/SCADA/АСУ ТП.
• Надёжное питание: встроенное ЗУ, контроль сети/АКБ, защита от глубокого разряда; возможность внешнего 12/24 В (I категории надёжности).
• Журнал событий: до 4000 записей с реальным временем.
• Монтаж и эксплуатация: современная элементная база, удобная лицевая панель, TM-доступ (touch memory), возможность постановки/снятия из Ex-зоны (УПС-Ex).

Взрывозащита и размещение ППКОП

ППКОП серии Яуза-Ех относятся к связанному электрооборудованию группы II (ГОСТ Р 51330.0) и устанавливаются вне взрывоопасной зоны.
Вид взрывозащиты шлейфов — искробезопасная электрическая цепь «i», маркировка ExiaEx iaExia IIC X, что обеспечивает применение для смесей IIA, IIB, IIC и температурных классов T1…T6 (ГОСТ Р 51330.19).

Функциональные возможности ППКОП Яуза-Ех

• Шлейфы: программируемые как «пожарные» или «охранные»; стандартные тактики (DIP) + расширенные сценарии через Яуза-КВ/USB.
• Питание извещателей: по 2-проводному шлейфу; для 4-проводных датчиков — отдельные искробезопасные линии питания 12 В, ≤100 мА на линию.
• Оповещение: управление внешними световыми/звуковыми оповещателями, контроль целостности; выход для звукового оповещателя 12 В, до 500 мА.
• Интерфейсы и интеграция: RS-485/Modbus; релейные «сухие контакты» (в т.ч. через БРВ-А на 8 реле).
• Доступ и управление: кнопки на панели, touch memory, пароль; постановка/снятие также через УПС-Ex в Ex-зоне.
• Протоколирование: 4000 событий с меткой времени; быстрый просмотр/выгрузка.
• Индикация: «Норма» по каждому шлейфу; «Внимание», «Пожар», «Тревога», «Неисправность» — свет/звук; сеть/АКБ/отключение звука — отдельные индикации.

Технические характеристики — ППКОП Яуза-4Ех / 8Ех / 16Ех

Примечание: габариты, масса и точные степени защиты корпуса конкретного ППКОП — по паспорту изделия (зависят от исполнения шкафа, наличия АКБ, модулей расширения).

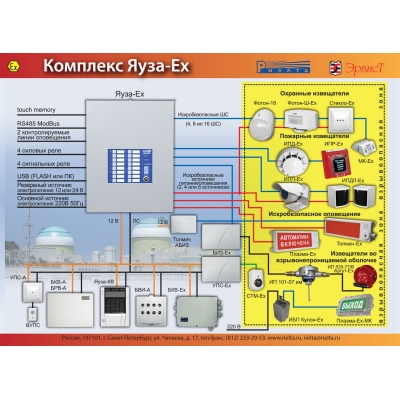

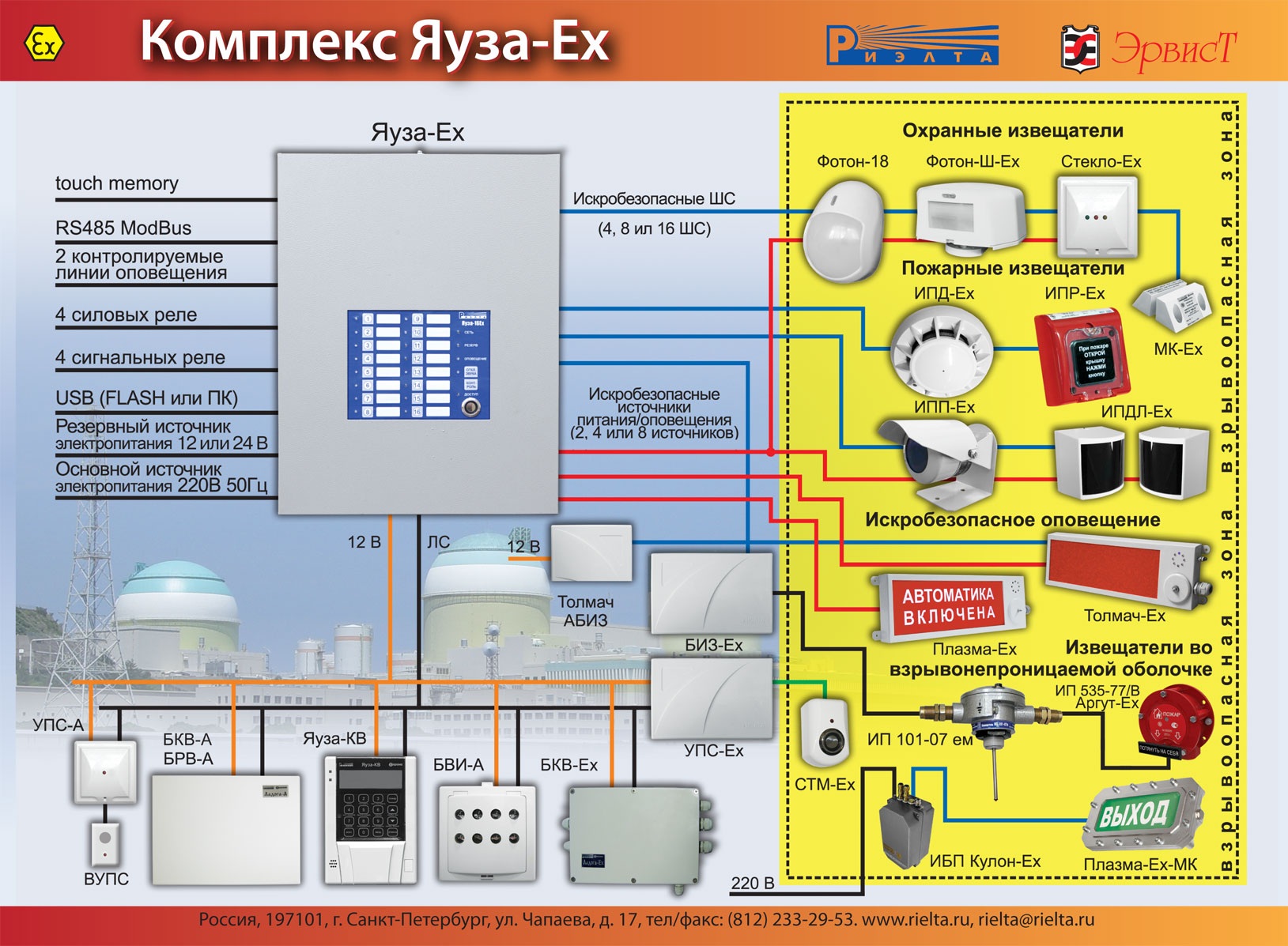

Структурная схема

Интеграция и совместимость

• Извещатели пожарные Ex: дымовые (точечные/линейные), пламени, газовые, тепловые (включая многоточечные и комбинированные).
• Извещатели охранные Ex: объёмные оптико-электронные, поверхностные (вибрационные, звуковые, магнитоконтактные).
• Оповещатели Ex: световые, звуковые, светозвуковые, речевые, табло (включая серии «Гроза-Ех», «Толмач-Ех», «Плазма-Ех…» и др.).
• Пульт/SCADA: передача событий и статусов по RS-485/Modbus; релейные «сухие контакты» для систем оповещения, эвакуации, пожаротушения и технологической автоматики.

Типовые сценарии применения

• Раздельная тактика «Внимание → Пожар» для пожарных шлейфов с автозапуском Яуза-ПУ-Ex.
• Охранные разделы с задержкой постановки/снятия (настраивается), локальным доступом touch memory и удалённой индикацией БВИ-А.
• Смешанные системы: обычные зоны + ограниченное число Ex-зон на одном ППКОП без дублирования адресных систем.
• Интеграция с АСУ ТП: мониторинг в SCADA через Modbus, протоколирование событий (4000 записей).

Комплект поставки (база)

• ППКОП Яуза-4Ех / 8Ех / 16Ех (по заказу)
• Сетевой модуль питания с ЗУ и клеммами для АКБ
• Набор резисторов согласования (по схеме)
• Экземпляр руководства по эксплуатации, паспорт, комплект монтажной документации
• Яуза-КВ (для 8Ех/16Ех; опция для 4Ех)
• Перечень совместимых Ex-извещателей и модулей (в т.ч. БИЗ-Ех, БРВ-А, БКВ-А / БКВ-Ex, УПС-Ex)

Кодирование при заказе (пример)

Яуза-16Ех-БРВ-А-БИЗ-Ех
где 16Ех — 16 шлейфов; БРВ-А — модуль 8 релейных выходов; БИЗ-Ех — барьер для подключения извещателей «d».

Расширение функциональных возможностей комплекса Яуза-Ех
