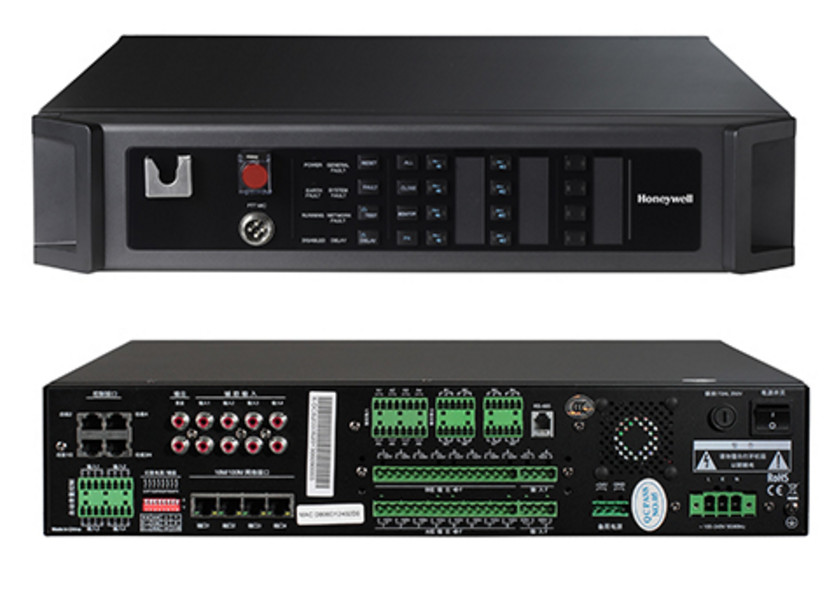

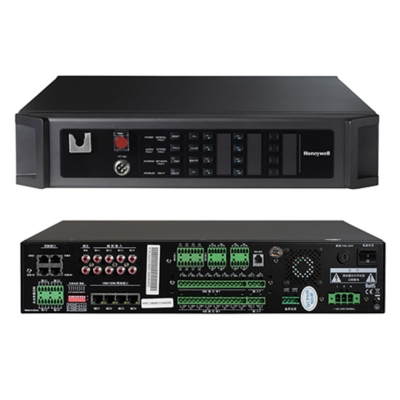

X-DCS2000/EN Honeywell Цифровой модуль выходов

X-DCS2000/EN Цифровой модуль выходов
Цифровой модуль выходов X-DCS2000/EN
Цифровой модуль выходов X-DCS2000/EN
Цифровой модуль выходов X-DCS2000/EN
Цифровой модуль выходов X-DCS2000/EN
Артикул: sp872
Производитель: Honeywell
Розничная цена:327 562 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

Цифровой модуль выходов X-DCS2000/EN является основным блоком системы.

Основные свойства:

- обеспечивает 8 зон трансляции, с возможностью расширения в рамах системы через Ethernet;

- позволяет подключить до 9 входных сигналов, 4 из которых будут поступать с блока X-NRI;

- обеспечивает регулировку уровня входного сигнала;

- обеспечивает 4 выходных сигнала;

- позволяет организовать режим работы с автоматической подстройкой уровня громкости, в зависимости от величины шумов в контролируемой среде, до 4-х датчиков шума;

- возможность воспроизведения аудиосигналов по графику, в зависимости от временных интервалов;

- обеспечение приоритетов сигналов ( до 255 приоритетов);

- встроенный цифровой источник сигналов, позволяет записать до 1 Гб информации (аудио файлы, журнал контроля состояния);

- обеспечивает дистанционный и местный контроль трансляции;

- имеется группа  управляющих входных контактов, 8 входов;

- имеется группа выходных контактов, 8 выходов;

- позволяет выдать фантомное питание;

- устройство может быть связано со сторонними пожарными системами, которые работают по протоколу modbus/RTU, для интегрирования системы оповещения в единую систему безопасности и связи;

- блок X-DCS2000/EN позволяет принимать и передавать сигналы самодиагностики усилителя, сигналы состояния бесперебойного питания, состояние основного питания, перегрузки усилителя, сигналы ПО, сигналы контроля трансляционной линии;

- наличие предохранителя, позволяет не допустить перегрузку по мощности распределителя питания;

- возможность резервирования усилителей при выборе схемы построения системы:

-- 3 резервных 1 основной;

-- 2 резервных 1 основной;

-- 1 резервный 1 основной;

-- 2 резервных и 2 основных усилителя.

- наличие встроенного динамика позволяет вести контроль выходного сигнала, а в рамках системы, после расширения кол-ва зон трансляции только дистанционно;

- наличие аварийного модуля на лицевой панели блока позволяет местно запустить систему аварийного оповещения при нажатии на аварийную кнопку, при нажатии которой будет воспроизводиться аварийное сообщение, а также сделать объявление при помощи аварийного микрофона. Эти же функции можно выполнить и в рамках расширенной системы, но уже дистанционно либо с рабочего места оператора в один клик мышки, либо с сенсорной микрофонной консоли, при нажатии на аварийную кнопку, ну и традиционно при выдачи сигнала с ППКОП;

- наличие входов бесперебойного питания DC 24 В;

- для удобства подключения и обслуживания входные и выходные контакты снабжены отсоединяющимися колодками.

Подробное описание

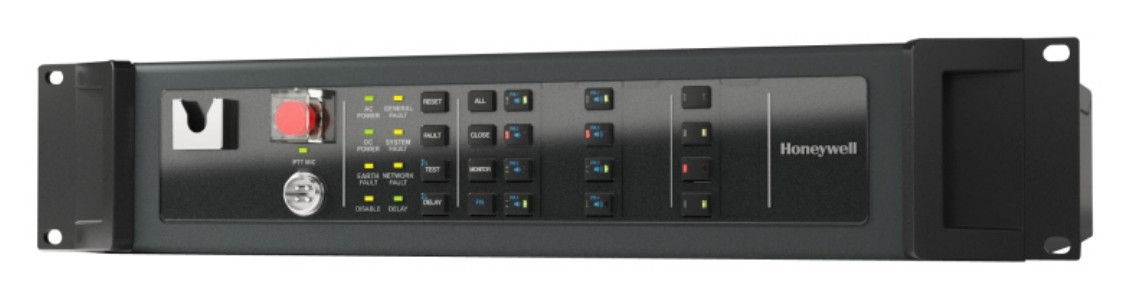

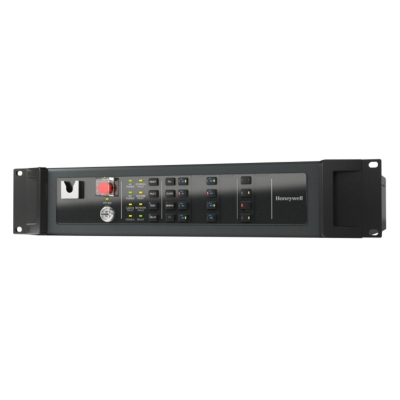

Передняя панель X-DCS2000/EN.

Органы управления:

- кнопка аварийного селектора;

- кнопки выбора зон;

- системные клавиши;

- кнопка выбора всех зон, сброс.

 Индикация:

- индикация выбранных зон;

- контроль линий трансляции;

- системная индикация;

- индикация выбранного входного сигнала.

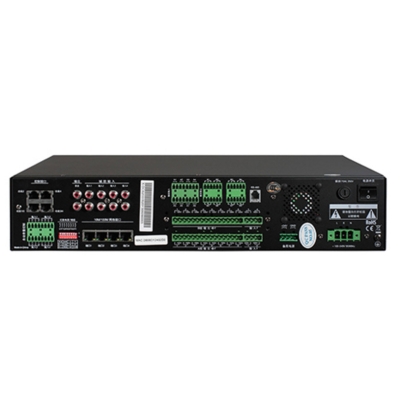

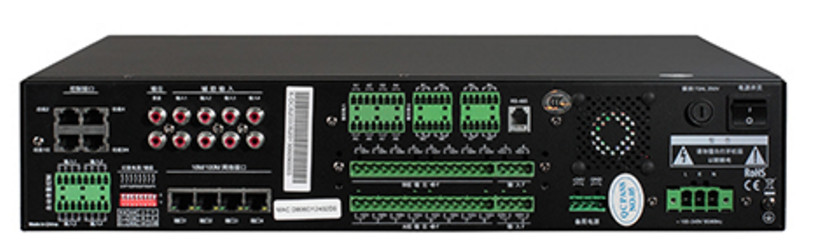

Задняя панель X-DCS2000/EN:

Группы клемм:

1. - выходные сигналы с каждого канала на усилители;

2. - выходной сигнал на устройство записи;

3. - 4 аудиовхода;

4. - группа входных управляющих контактов,  8 шт;

5. - группа выходных контактов,  8 шт;

6.  - контакты для подключения датчиков шума контролируемой среды;

7. - свитч-порт для подключения микрофонных консолей и расширения системы;

8. - клемма для подключения громкоговорителей, трансляционных линий 100 В;

9. - вход с усилителя, соответствующий своему каналу, 100 В;

10. - порт modbus для связи с панелями ОПС,  RS - 485;

В рамках расширения системы оповещения на ниже приведённом рисунке показаны основные блоки системы и их взаимодействие.





Далее рассмотрены схемы подключения усилителей к блоку X-DCS2000/EN.

Блок X-DCS2000/EN позволяет организовать четырёх канальную систему оповещения и музыкальной трансляции, при этом каждый канал можно разделить на две зоны трансляции.

При использовании одноканальных усилителей X-DA1500EN, соответственно по одному на каждый канал, на выходе мы получаем систему оповещения максимальной мощности 2000 Вт, по 500 Вт на канал. Контакты блока X-DCS2000/EN, на одну из зон в данном канале, можно максимально нагрузить суммарной нагрузкой громкоговорителей на 500 Вт при напряжении линии трансляции 100 В.

На схеме видно что каждый информационный выход блока X-DCS2000/EN, по которому передаётся звуковой сигнал в цифровом формате, подключается к отдельному усилителю, а в свою очередь с него преобразованный и усиленный сигнал возвращается обратно в блок и после селектора зон подаётся в линию оповещения.

Аналогично выше изложенному происходит включение в цепь усилителей X-DA2250, которые имеют два канала, но уже при этом максимальная мощность нагрузки на канал будет 250 Вт и 1000 Вт в целом по системе.

Отличием служит, только то что один сигнал на входе усилителя, и два сигнала на выходе, соответствующие каждому каналу оповещения.

И для линии трансляции где нагрузка значительно меньше первого примера, при включении в цепь четырёхканального усилителя мощности позволяет нагрузить систему общей мощностью 500 Вт, и соответственно 125 Вт на канал.

Уникальностью такого построения системы служит не только возможность построения многозонной четырёх канальной системы, но и возможность построения двух канальной системы с однократным резервирование или одноканальной системы оповещения, но уже создаётся возможность двукратного, а при желании и трёхкратного резервирования усилителей.

Блоки X-DCS2000/EN системы X-618 могут быть объединены в сеть для возможности расширения системы по кол-во зон вещания и наращиванию суммарной мощности нагрузки. Такой пример рассмотрен на рисунке ниже.



Используя такой принцип построения можно объединить до 32-х блоков X-DCS2000/EN и на выходе получить 256 зон трансляции, как в центральной так и распределённой системе, так как объединение блоков происходит по локальной сети, используя её распределительные устройства.



При использования устройства LPI-ModBus, связанное с X-DCS2000/EN по протоколу RS-485, появилась возможность интеграции системы оповещения в общую сеть безопасности.  Основная задача LPI-ModBus конвертировать сигнал типа SLC-ModBus, полученный от панели информирования о пожаре, работающих по протоколу modbus/rtu, в доступный для X-DCS2000/EN протокол RS-485. Одно устройство LPI-ModBus поддерживает связь с 6-ю  X-DCS2000/EN, и может обеспечить трансляцию в 48 зон.




Питание:
Напряжение основного питания 100 - 240 В, 50/60 Гц
Максимальная потребляемая мощность 120 Вт
Номинальная потребляемая мощность 50 Вт
Напряжение аварийного питания 21,5 -28,5 В DC
Аудио вход:
Амплитуда входного сигнала 1 В (0 дБ)
Импеданс входа 20 кОм
Частотная характеристика 60 Гц - 16 кГц
Отношение сигнал/шум менее 85 дБ
Аудио выходы:
Кол-во выходных каналов 4
Амплитуда выходного сигнала 1,2 В (1,6 дБ)
Амплитуда сигнала на записывающее устройство 1 В (0 дБ)
Кол-во подключаемых датчиков автоматической регулировки громкости 4 шт
Трансляционный выход:
Количество зон трансляции 8 ( 4х2)
Максимальная выходная мощность на канал (100 В) 500 Вт
Максимальная выходная мощность на зону (100 В) 250 Вт
Сухие контакты:
Входные управляющие контакты 8 шт
Выходные контакты (типа сухой контакт) 8 шт
Максимальное напряжение на сухих контактах AC 250 В, DC 30 В
Максимальный коммутируемый ток 2,5 А
Мощность встроенного громкоговорителя 10 Вт, 8 Ом
Порт Ethernet:
Кол-во портов 4 шт
Скорость портов Ethernet 10 M / 100 M
Встроенная память 1 Гб
Рабочая температура -10 °C ~ +55 °C
Габаритные размеры 482 × 88× 420 мм
Вес 9,3 кг
