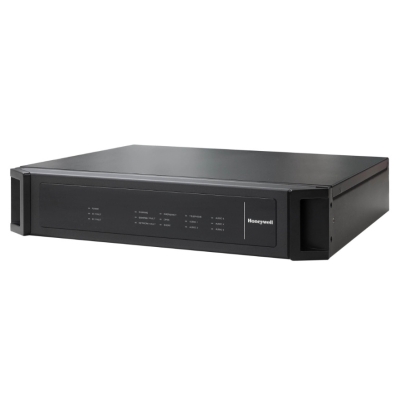

X-NRI Honeywell Сетевой контроллер

X-NRI Сетевой контроллер
Сетевой контроллер  X-NRI
Сетевой контроллер  X-NRI
Артикул: sp876
Производитель: Honeywell
Розничная цена:309 531 ₽/шт.

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@sectorprom.ru

 Сетевой контроллер Honeywell X-NRI предназначен для расширения возможностей основных элементов системы X-618, объединяя их сеть, что в целом и обеспечивает систему трансляции и оповещения X-618. Основная его задача это объединение нескольких устройств X-DCS2000/EN в единую систему, а также оцифровка и передача по сети 4-х входных аудиосигналов, а также распределение по сети записанных в собственную память звуковых файлов.

Аудио входы от сторонних источников при помощи DIP-переключателей могут быть ограничены по амплитуде входного сигнала и переданы по сети в необходимые зоны трансляции.

Устройство снабжено возможностью подключения к нему выносных аккумуляторов, что обеспечивает автономную работу в случае отключения основного источника питания.

Устройство снабжено элементом защит от перегрузок и короткого замыкания.

Устройство производит внутреннюю самодиагностику, по нахождению отклонений от рабочих параметров, производится оповещения оператора и запись в журнал контроля состояния системы, при этом используется внутренняя память.

32 управляющих сухих контактов позволяют принимать от различного рода систем, а в частности от системы пожарной сигнализации, команды, по которым в данной, подконтрольной зоне, будет проигрываться либо аварийное сообщение, либо другие звуковые файлы. А при задании логики действий по таким сигналам в программном обеспечении Smart, также можно выдать сигналы запуска или что-то другое по сухим контактам от устройств X-DCS2000/EN или использует свои 8 выходных сухих контактов.

Допускается вещание используя телефонную линию, поддерживается до 128 предустановленных групп.

Подробное описание

Устройство X-NRI позволяет подключить в систему X-618 до 32 устройств X-DCS2000/EN, что позволит обеспечить систему трансляции в 256 зон.

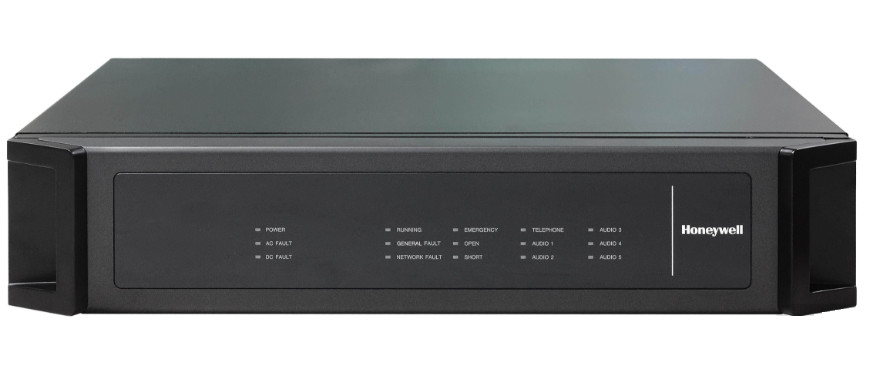

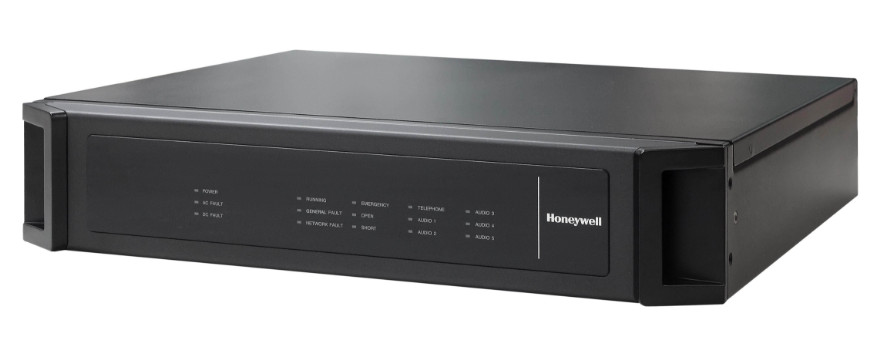

Назначение элементов на передней панели:



  1. POWER - индикация наличия питающего напряжения.
  2. AC FAULT - индикация питания от аварийного источника питания.
  3. DC FAULT - индикация состояния аварийного источника питания.
  4. RUNNING - информирует о работе блока.
  5. GENERAL FAULT - информирует о неполадках связанных с ПО.
  6. NETWORK FAULT - информирует о неисправности подключения периферийных устройств.
  7. EMERGENCY - индицирует аварийный режим вещания.
  8. OPEN - индикация обрыва входных сигналов.
  9. SHORT - индикация замыкания сухих контактов.
  10. TELEPHONE - индикация вещания по телефонной линии.
  11. AUDIO(1~5) - индикация работы 4-х входных аудиосигналов и внутреннего источника питания.

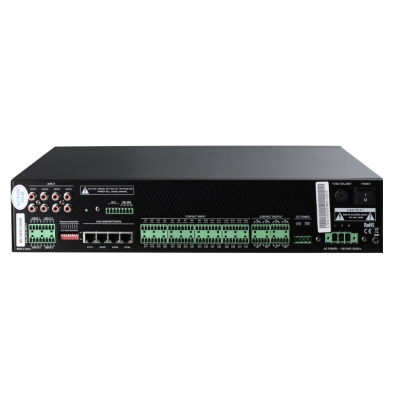

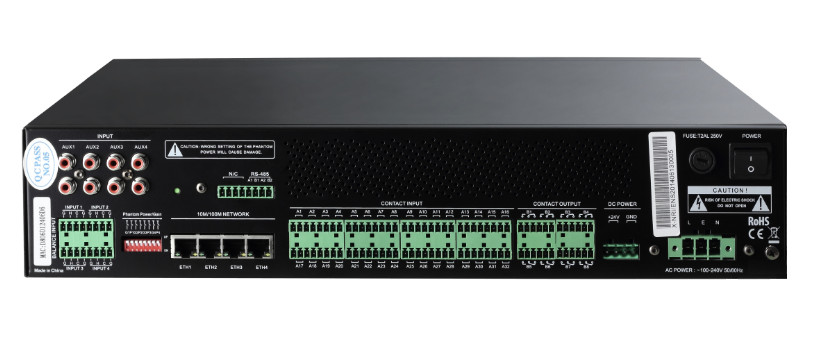

Назначение элементов на задней панели:



  1.  Балансные аудио входы.
  2.  Переключатели для выставления фантомного питания и уровня входного сигнала балансных входов.
  3.  Порты Ethernet.
  4. Управляющие входные сигналы.
  5. Выходные сигналы типа "сухого контакта".
  6. Контакты для подключения аварийного источника питания.
  7. Контакты для подключения основного питания.
  8. Заземляющий контакт.
  9. Аудио входы.
  10. вход для подключения телефонной линии.
  11. Интерфейс связи с пожарными консолями 2xRS 485.
  12. Предохранитель.
  13. Кнопка включения питания.

В рамках работы системы X-618 блок X-NRI имеет основное назначение, поддерживает работу блоков распределения сигналов X-DCS2000/EN.


Напряжение питания 100-240 В, 50/60 Гц
Напряжение аварийного питания 21,5-28,5 В DC
Номинальная мощность 15 Вт
Характеристики входного аудио сигнала:
Кол-во входов 4
Амплитуда входного сигнала 1 В (0 дБ)
Импеданс по входу 20 кОм
Частотный диапазон 60 Гц - 16 кГц
Отношение сигнал шум не менее 85 дБ
Характеристики балансного входного аудио сигнала:
Амплитуда входящего сигнала 14 мВ (-37 дБВ) / 1 В (0 дБВ)
Импеданс по входу 20 кОм
Фантомное питание 24 В DC
Частотный диапазон 60 Гц - 16 кГц
Отношение сигнал шум не менее 65 дБ
Сухие контакты:
Кол-во входящих управляющих контактов 32
Кол-во выходных контактов 8
Максимальное рабочее напряжение 250 В АС / 30 В DC
Максимальный коммутируемый ток 2,5 А
Рабочая температура -10 ... +55 град C
Габаритные размеры 482 х 88 х 420 мм
Вес 7,3 кг
